Июл«Ворошиловец» (тягач)
Для создания понадобилось:
01573 Trumpeter 1:35 Советский артиллерийский тягач Russian Voroshilovets Tractor
Краски «ARMY PAINTER» и VAILEJO
Пигменты MIG
NL-25 Wilder Смесь «Эффект коричневая грязь светлая»
фиксация пигментов — FX-01 Fixer WILDER
Ржавые потеки:
TN-01 Wilder Универсальный растворитель.
NL-05 Wilder Смесь «эффект старая ржавчина»
NL-06 Wilder Смесь «эффект оранжевая ржавчина»
Для двухцветного камуфляжа — 22-22 Я-МОДЕЛИСТ «Жидкий трафарет»Нанесение камуфляжа,защита окрашенных деталей
проливки «ARMY PAINTER»
4
МарКБТ-7
КБТ-7 — специальный командирский танк, разработанный в 1937 году на базе стандартного легкого танка БТ-7 под руководством инженера Кошкина.
Довольно интересным опытным образцом, созданным на базе танка БТ-7, является КБТ-7 (командирский БТ), который представлял собой первую отечественную специализированную командно-штабную машину. Данная машина предназначалась для «командиров рот и выше для обеспечения им надежного управления подразделениями, а также наблюдения и связи в бою под огнем пулеметов противника». Машина разрабатывалась на основании тактико-технического задания ГБТУ РККА разработанного в 1937 г.
Проектирование и постройка командирского танка велась под руководством инженера Н. И. Коротоношко в НАТИ в 1937 году.
От серийного БТ-7 танк КБТ-7 отличался тем, что башню с пушечным вооружением заменили на бронированную надстройку-рубку высотой 600 миллиметров и шириной, равной ширине корпуса, в которой размещалось специальное оборудование.
Экипаж танка КБТ-7 состоял из четырех человек: начальник штаба, командир подразделения, механик-водитель и радист-пулеметчик. Рабочее место механика-водителя располагалось, как и на серийном танке БТ-7, справа за ним размещался командир, слева от него — начальник штаба, перед которым монтировался откидной столик, у перегородки моторного отделения за начальником штаба посредине корпуса располагалось рабочее место стрелка-радиста.
Для изготовления корпуса танка КБТ-7 использовались броневые и стальные листы. Корпус представлял собой коробчатую жесткую конструкцию с двойными бортовыми стенками, продолговатой, закругленной суженой носовой частью, трапециевидной кормой. Бронирование — противопульное. Большинство неразъемных соединений корпуса выполнялось сваркой и некоторые клепкой. Корпус состоял из днища, крыши, бортов, носа, кормы и внутренних перегородок. Для уменьшения вероятности поражения экипажа броневые листы надстройки устанавливались под наклоном. Лобовой и кормовой листы толщиной соответственно 18 и 13 мм были наклонены под углом 20°, бортовые листы толщиной 13 мм — под углом 15°. Верхний наклонный лист имел толщину 10 мм.
Вместо башни установили неподвижную 600-миллиметровую рубку. Ширина рубки равнялась ширине корпуса. Поскольку отсутствовал круговой обстрел, его компенсировали наличием во всех стенках рубки четырех шаровых установки для пулемета ДТ.
Вооружение состояло из пары пулеметов ДТ калибра 7,62 мм, установленных в правом бортовом и переднем листах. Третий, запасной, пулемет одновременно выполнял роль зенитного. На крыше рубки смонтировали турель П-40, а в полу танка — подъемную площадку для ведения огня из зенитного пулемета. Боекомплект — 1953 патрона в 31 магазине.
Для наблюдения за обстановкой на поле боя и подчиненными подразделениями устанавливалось два командирских прибора ПТК, а также четыре триплекса, смонтированных в каждой стенке рубки. Рабочее место командира давало возможность попеременно вести огонь одному человеку из всех пулеметов, не мешая работе другим членам экипажа.
В состав специального оборудования танка входили два прибора наблюдения, две радиостанции, танковое переговорное устройство, два светосигнальных семафора на крыше рубки, а также авиасигнальное приспособление для осуществления связи с самолетами-разведчиками. Водитель также располагал компасом КИ для вождения в сложных условиях.
Для внешней связи на большие расстояния использовалась радиостанция РТУ, имеющая штыревую антенну, а на малые дальности — радиостанция 71-ТК-1, имеющая подъемную штыревую антенну. Внутренняя связь между членами экипажа осуществлялась с помощью танкового переговорного устройства ТСПУ-5, рассчитанного на четыре абонента.
Для управления внутри танкового подразделения использовались светосемафоры СТС, расположенные в бронированных коробках на верхних наклонных листах надстройки.
Связь с самолетом-разведчиком ночью и днем осуществлялась специальным танковым авиасигнальным приспособлением, размещаемым на обоих надгусеничных полках (4 полотнища 1900х600 мм). Полотнища управлялись специальным распределительным устройством, которое давало возможность набирать различные комбинации. Подсветка сигнальных полотнищ ТАСП в ночных условиях осуществлялась прожекторами (по два на борт), установленными в броневых стаканах на надгусеничных полках.
Силовая ходовая часть, трансмиссия и установка были такими же, как и на серийном БТ-7. 12-цилиндровый четырехтактный карбюраторный двигатель М-17 был установлен в кормовой части корпуса. В корме танка установили топливный бак емкостью 650 л. При 1550-1650 оборотах в минуту мощность двигателя составляла 400 л.с. Это позволяло танку КБТ-7 развивать по шоссе на гусеницах скорость 52 километра в час, на колесах — 72 километра в час. Сухая масса двигателя равнялась 550 кг. Система охлаждения — принудительная, водяная, при помощи центробежного насоса М17. Емкость радиаторов — 100 л. Запас хода танка по шоссе достигал: на колесном ходу 450 км, на гусеничном — 220 км.
Танк КБТ-7 имел комбинированный колесно-гусеничный движитель. При движении танка на колесном ходу гусеницы снимали, демонтировали на 4 составляющие и укладывали в надгусеничные полки. При движении на колесном ходу привод производился на опорные задние катки.
Испытания танка прошли в период с 7 по 20 августа 1937 г. В выводах было сообщено следующее:
«Испытуемый командирский танк, созданный на базе танка БТ-7, предъявляемым к командирскому танку тактико-техническим требованиям, не удовлетворяет по причинам:
1. Машина не имеет необходимых секторов обстрела и наблюдения.
2. От линейных танков БТ-7 командирский танк по своей конфигурации резко отличается и потому может быть обнаружен противником на расстоянии 1 км невооруженным глазом и вместе с командиром подразделения выведен из строя.
3. Наличие устройства ТАСП на командирском танке КБТ-7 демаскирует его.
4. Емкость аккумуляторов, используемых для питания приборов связи, недостаточна.
Заключение.
Комиссия на основании вышеуказанного считает, что командирский танк КБТ-7 на базе БТ-7 на вооружение автобронетанковых войск Рабоче-крестьянской Красной Армии не может быть рекомендован. В соответствии с материалами, полученными в ходе испытаний, необходима доработка танка. Для дальнейших испытаний комиссия считает необходимым придать данный танк частям на учении».
Танк на вооружение принят не был из-за неудовлетворительных условий ведения огня из пулеметов, тесноты рубки, демаскирующих признаков, и вероятно, из-за нежелания уменьшать количество линейных танков. Хотя этот танк на вооружение принят и не был, он являлся весьма интересной машиной. Концепция данного танка вобрала не только устаревшие архаичные элементы (например, семафоры) но и многие передовые идеи, которые позже были воплощены. Например, использование базы линейного танка, рубка, две радиостанции, больший в сравнении с линейным танком экипаж. Все это позднее было воплощено в немецких командирских танках, а по окончании войны и в советских командно-штабных машинах.
| Параметр | Значение |
| Боевая масса, т. | 13 |
| Длина, мм. | 5580 |
| Ширина, мм. | 2230 |
| Высота, мм. | 2700 |
| Броня (Лоб, борт, корма), мм. | 13 |
| Броня (Крыша, днище), мм. | 10 |
| Вооружение | Три 7,62-мм пулемета |
| Боекомплект | 1953 патрона |
| Мощность двигателя, л.с. | 500 |
| Максимальная скорость по шоссе, (гусеницы/колеса) км/ч. | 50/72 |
| Запас хода по шоссе (гусеницы/колеса), км. | 220/450 |
| Препятствия | Подъем (гусеницы/колеса) — 37°/15° Крен — 30° Ширина рва — 2,4 м Глубина брода — 0,9 м Высота стенки — 0,8 м. |
ЭТАПЫ КОНВЕРСИИ МОДЕЛИ
35112 Восточный экспресс 1/35 «Танк БТ-7 обр. 1937 г. поздняя версия»
Рубка изготовлена самостоятельно из листового пластика 0,5 и 0,25 мм
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
1

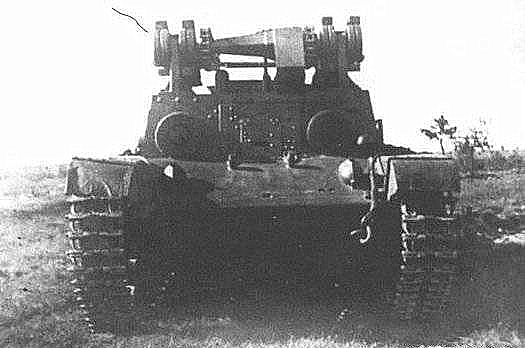

МарБТТ-1 (БРЭМ)
Тягач БТТ-1 (Бронированный Танковый Тягач) был мощным эвакуационным средством практически всех объектов БТТ из зоны действия огня противника. Тягач использовался для буксирования поврежденных (неисправных) управляемых и неуправляемых средних и тяжелых танков в различных дорожных условиях, вытаскивания танков при различных видах застревания и восстановления поврежденных (неисправных) танков, требовавших эвакуации.
Машина была создана путём переоборудования тяжёлой САУ ИСУ-152. Лобовая часть корпуса была изменена. Для толкания танков с помощью бревна в нижней части лобового листа были приварены два упора. Изменениям подверглась также и крыша рубки. Для увеличения жёсткости конструкции к ней была приварена балка с подкосами. Внутреннее пространство машины делилось на три отделения: силовое, машинное и отделение управления.
Внутри корпуса тягача находилось три отделения: управления, машинное и моторно-трансмиссионное. В отделении управления размещался экипаж, состоявший из двух чело-век: механика-водителя (он же командир машины) и радиста (он же сцепщик-такелажник). В средней части корпуса тягача находилось машинное отделение, в котором размещалась тяговая лебедка с механизмом отбора мощности от основного двигателя. Механизм отбора мощности представлял собой реверсивный шестеренчатый редуктор с постоянным зацеплением шестерен. Лебедка массой 2250 кг состояла из сварной рамы, многодискового сухого трения фрикциона с грузовым тормозом, планетарного редуктора верхнего и ниж-него литых стальных тяговых барабанов, одного нажимного и пяти ограничительных ро-ликов, намоточного барабана, привода тросоукладчика, стального троса, ролика тросоукладчика, механизма выключения, направляющих и выходных роликов. Трос лебедки был выведен с верхнего тягового барабана на корму тягача. Рабочая длина троса, имевшего диаметр 28,5 мм, составляла 200 м. Управление лебедкой осуществлялось с помощью двух рычагов механиком-водителем из машинного отделения, где было оборудовано второе рабочее место. В лебедке имелось сигнальное устройство для оповещения механика-водителя об окончании выдачи троса и о работе лебедки под нагрузкой. Тяговое усилие лебедки составляло 25 тс. Увеличение тягового усилия при работе лебедкой до 75 тс осуществлялось полиспастом на три ветви.
К нижнему лобовому листу корпуса снаружи были приварены два демпферных упора с башмаками для толкания неуправляемого танка с помощью бревна при его погрузке на железнодорожную платформу. На нижнем кормовом листе корпуса было установлено буксирное устройство с двухсторонней амортизацией для буксирования неуправляемых танков на жесткой сцепке. В кормовой части машины было смонтировано сошниковое устройство для самозакрепления тягача на местности заглублением лемеха в грунт при вытаскивании застрявшего танка с помощью лебедки.
Над крышей МТО была установлена грузовая платформа для перевозки бронетанкового имущества массой до 3 т или укладки дополнительного груза для увеличения сцепления гусениц тягача с грунтом. Для подъема или вывешивания танков и САУ при их ремонте на тягаче имелись два ручных гидравлических домкрата грузоподъемностью по 25 тс. Для проведения демонтажно-монтажных и погрузочно-разгрузочных работ в полевых условиях тягач был оснащен разборной кран со стрелой грузоподъемностью 3 тс с ручным приводом. Для движения ночью у механика-водителя устанавливался ночной прибор наблюдения БВН.
| Параметр | Значение |
| Боевая масса, т. | 46 |
| Экипаж, чел. | 2 |
| Длина, мм. | 7560 |
| Ширина, мм. | 3080 |
| Высота, мм. | 2660 |
| Броня (Лоб, борт, рубка), мм. | 90 |
| Броня (Корма), мм. | 60 |
| Броня (Крыша, днище), мм. | 30 |
| Вооружение | Один 12,7-мм пулемет ДШК |
| Боекомплект | 250 патронов |
| Мощность двигателя, л.с. | 520 |
| Максимальная скорость по шоссе, км/ч. | 40 |
| Максимальная скорость по пересеченной местности, км/ч. | 15-20 |
| Запас хода по шоссе, км. | 350 |
| Препятствия | Подъем — 37° Крен — 36° Ширина рва — 2,5 м Глубина брода — 1,3 м Высота стенки — 1,0 м. |
Для создания модели понадобилось:
(3532 Звезда) «ИСУ-152 «Зверобой» 1/35»
(35105 Восточный экспресс) 1/35 Набор траков на танки Ис поздних серий
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
24
ДекМ3А1 Scout Car
С началом Второй мировой войны данный бронетранспортер попал в список вооружений, которые США поставляли своим союзникам в рамках программы ленд-лиза. Так данные бронетранспортеры оказались и в СССР. Всего в Советский Союз было поставлено более 3000 «Скаутов», которые заслуженно пользовались любовью и уважением советских солдат.
К пониманию того факта, что боевая машина должна являться лишь средством доставки и последующей эвакуации разведывательной группы и при этом в случае надобности иметь возможность прикрыть ее отход огнем, первыми пришли в американской армии. Американский военный департамент предъявлял к подобной разведывательной машине очень жесткие, особенно по меркам начала 1930-х годов, требования. Помимо всего прочего, американские военные хотели, чтобы бронеавтомобиль был полноприводным. В документации бронеавтомобиль получил официальное обозначение Scout Car (автомобиль-разведчик), а в обиходе и тогда, и в будущем, его часто называли просто «скаут», опуская официальный буквенно-цифровой индекс, который был принят в армии США.
В 1941 году в массовое производство был отправлен окончательный вариант от компании White Motor под названием М3А1. На переднем бампере бронетранспортера впервые появился буферный вращающийся барабан, ставший характерной чертой бронемашин американского производства периода Второй мировой войны. Толщина брони лобового листа корпуса бронетранспортера М3А1 составляла 12 мм, а всех остальных листов — 6,35 мм. По устройству агрегатов шасси М3А1 представлял собой типичный полноприводный (4х4) легкий грузовой автомобиль 1940-х годов с раздаточной коробкой, которая была установлена отдельно от коробки переключения передач и была связана с ней промежуточным валом.
По периметру открытого кузова бронетранспортера была размещена рельс-шина. По этой системе при помощи подвижных станков М22, свободно перемещались пулеметы, входившие в состав штатного вооружения бронетранспортера — их можно было без особых усилий направить вперед, назад, вправо, влево, а также просто перекатив по рельсу. Штатным вооружением версии М3А1 были крупнокалиберный 12,7-миллиметровый пулемет М2 и 7,62-миллиметровый пулемет М1919А4. Возимый боекомплект состоял из 8 тысяч патронов калибра 7,62 мм и 600-750 патронов калибра 12,7-мм. Коробки, снаряженные пулеметными лентами, размещались в двух ящиках, располагавшихся по бортам кузова.
Хорошая маневренность, обзорность и мощное вооружение позволяли эффективно использовать бронетранспортеры М3А1 во время уличных боев.
| Параметр | Значение |
| Боевая масса, т. | 5,62 |
| Колесная формула | 4х4 |
| Экипаж, чел. | 8 |
| Длина корпуса, мм. | 5626 |
| Ширина, мм. | 2032 |
| Высота, мм. | 1994 |
| Броня (Лоб корпуса), мм. | 13 |
| Броня (Борт), мм. | 6 |
| Броня (Корма), мм. | 6 |
| Вооружение | один 12,7-мм пулемет M2HB один 7,62-мм пулемет M1919A4 |
| Боекомплект | 750 патронов 12,7 мм 8000 патронов 7,62 мм |
| Мощность двигателя, л.с. | 110 |
| Максимальная скорость по шоссе, км/ч. | 81 |
| Запас хода по шоссе, км. | 400 |
| Препятствия | Подъем — 30° Глубина брода — 0,7 м ров — 0,45 м. стенка — 0,3 м. |
Для изготовления понадобились
3519 Звезда 1/35 БТР МЗ «Скаут»
эмаль «Звезда»
23
ДекПротивоминный трал ПТ-3
Работы по созданию средств для преодоления танками минно-взрывных заграждений (МВЗ) были развернуты еще в начале 30-х гг. В 1932 — 1934 гг. были разработаны и экспериментально проверены различные конструкции минных тралов, предназначенных для установки на танки Т-26, Т-28 и БТ. В результате работ по испытаниям тралов были установлены преимущества каткового трала перед бойковым.
Острая необходимость в средствах преодоления МВЗ возникла уже в годы войны.
В 1942 г. под непосредственным руководством преподавателя Военно-инженерной академии им. Куйбышева П.М.Мугалева был создан катковый трал ПТ-3, который после испытаний в том же году был принят на вооружение РККА и с апреля 1943 г. серийно выпускался на Тульском машиностроительном заводе.
Противоминный трал ПТ-3 устанавливался впереди танка (Т-34-76 или Т-34-85), который толкал его перед собой. Он состоял из рамы и двух рычагов, посаженных на вал, который, в свою очередь, вращался на двух подшипниках, прикрепленных к корпусу танка. Две катковые секции (шириной 1400 мм каждая) были посажены на ось трала независимо одна от другой с большими зазорами, что позволяло им в определенных пределах огибать неровности местности. Поперечные уклоны местности также отслеживались рамой благодаря ее перекосу относительно рычагов. В транспортном положении трал поднимался при помощи лебедки на высоту, достаточную для свободного движения танка.
Максимальная масса трала достигала 5,3 т. Трал вполне оправдал себя в ходе боевых действий, хотя и претерпел за это время некоторые изменения. Первый танковый полк, оснащенный тралами ПТ-З, был сформирован и середине 1943 г. и получил боевое крещение на Воронежском фронте.
23
ДекБЗ-39М-1(бензовоз)
Выпуск ЗИС-5В, упрощенной модификации грузовика ЗИС-5, начался в мае 1942 г. в г. Ульяновске, а затем в Москве, за Уралом. Всего за годы войны выпущено 83000 ЗИС-5В. Особую актуальность в годы Великой Отечественной войны приобрела задача разработки упрощенного варианта бензозаправщика, потребность в котором постоянно росла в войсках. ЗиС-5В стал основой для многих модификаций бензозаправщиков. Модификация БЗ—39М-1 отличается от Бз-39 наличием ручных насосов вместо насоса с приводом от трансмиссии и отсутствием ящиков для шлангов. Серийно выпускались БЗ-43, ВМЗ и др., которые широко применялись в авиационных и бронетанковых войсках. Технические характеристики: длина — 5820 мм, ширина — 2100 мм, высота — 2185 мм, цистерна — 3000 л, рукава — 2х6(8) м, диам. 38 мм, макс. Насосы (ручные Гарда) — 2 шт., скорость — 60 км/ч.
Для создания модели понадобилось:
35154 Восточный экспресс 1/35 Бензозаправщик БЗ-ЗИС-5В обр. 1942 г.
Краски — эмаль «звезда»
22
ДекЗИС-44
После того, как в 1942 г. ЗИС вернулся из эвакуации в Москву, завод продолжал делать упрощённые варианты ЗИС-5, впервые произведённые в Миассе на УралЗИСе и получившие индекс ЗИС-5В. На основе этого автомобиля, в котором дерево заменяло метал где только возможно, а обтекаемые крылья были заменены угловатыми, стал производиться бесхитростный санитарный фургон, получивший обозначение ЗИС-44.
Автомобиль снабжался упрощенным прямоугольным кузовом из дерева, который имел одну боковую и две задние двери. Крыша обклеивалась крашеным брезентом. Внутри кузова на скамейках могло вместиться 18 человек (лежачих раненых помещалось 4), при этом длина автомобиля превышала стандартный бортовой ЗИС-5В всего на 13 см. Такие санитарные фургоны производились до февраля 1945 г.
Существуют предположения, что ЗИС-44 использовался не только как санитарный фургон, но и в качестве передвижных аптек, мастерских, операционных, фотолабораторий.
После войны ЗИС-44 вполне могли служить в роли милицейских автозаков или почтовых фургонов
Всего за два неполных года было выпущено 517 санитарных автомобилей ЗИС-44.
Технические характеристики:
Колесная формула – 6х4;
Масса – 4230 кг;
Грузоподъемность — 4 раненых на носилках, 18 раненых сидя
Мощность двигателя – 73 л.с.;
Максимальная скорость по шоссе – 55 км/ч;
Запас хода по шоссе – 250 км;
22

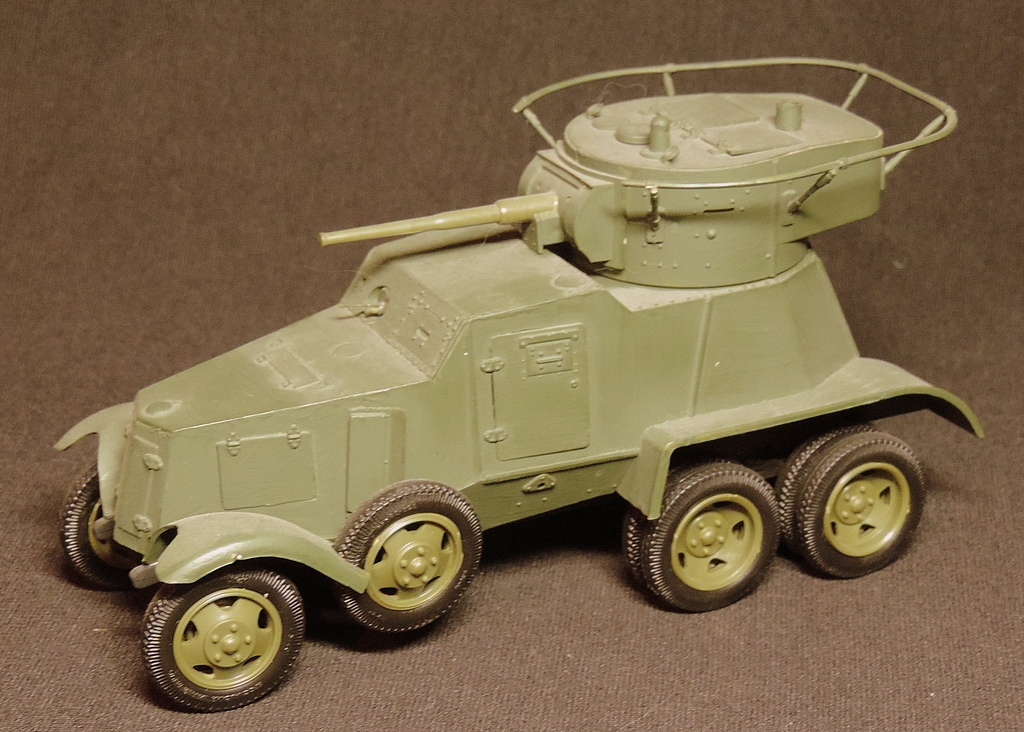

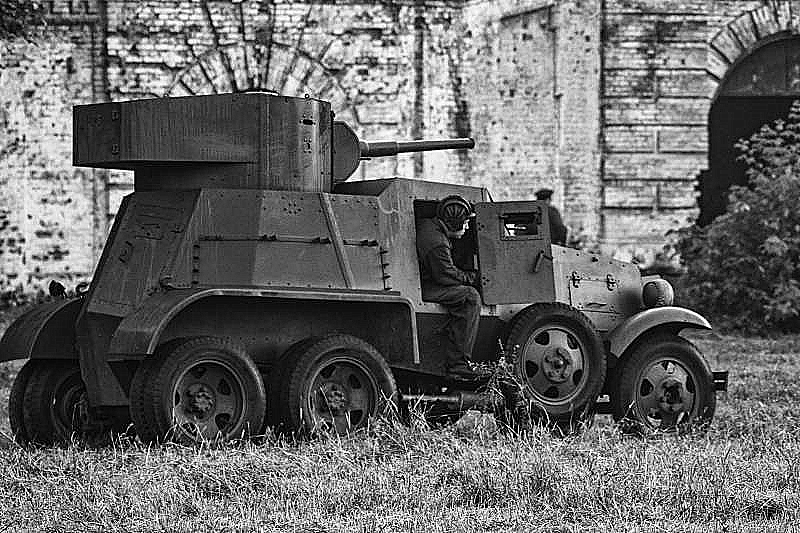

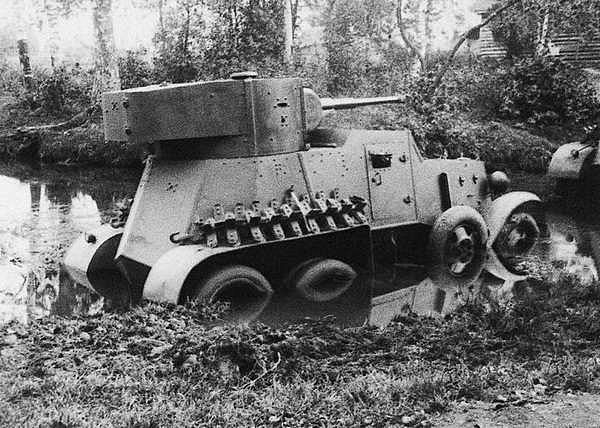

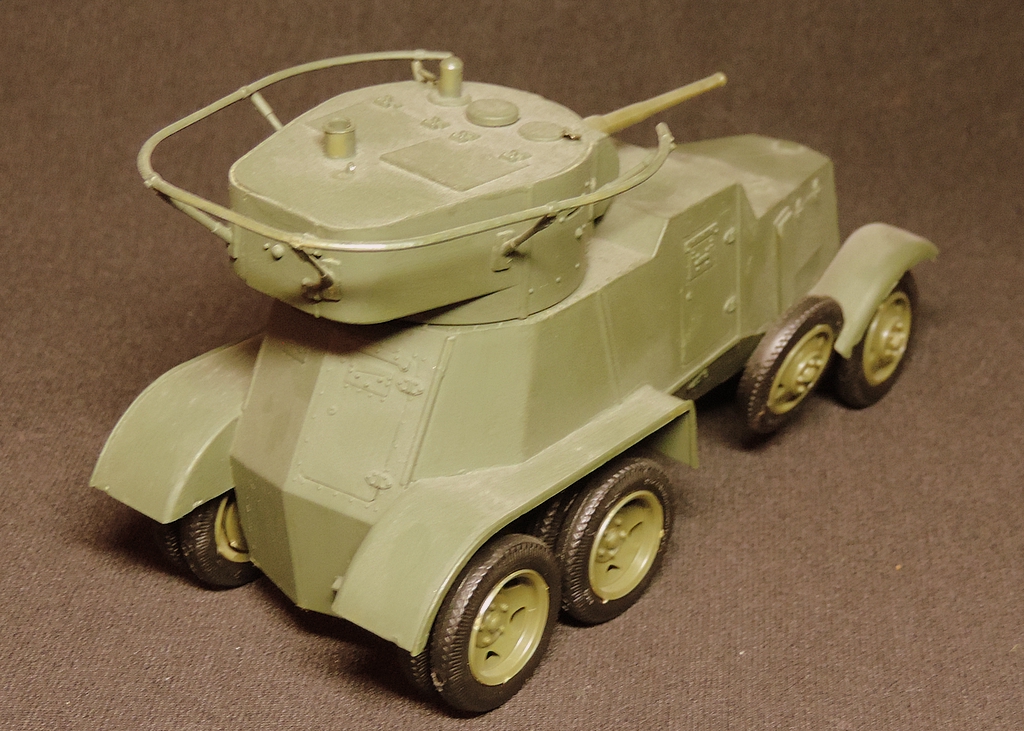

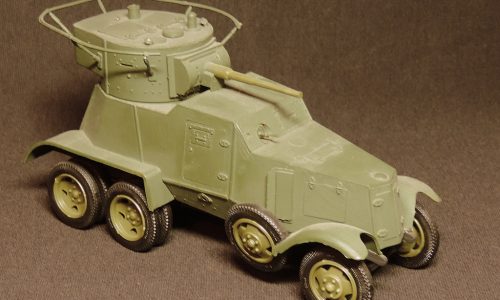

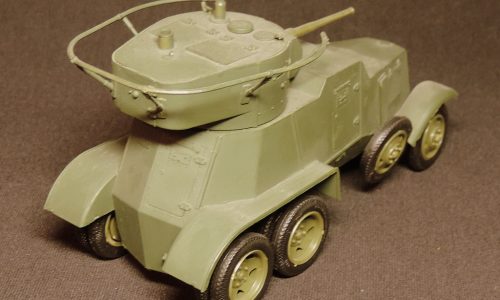

ДекБА-10

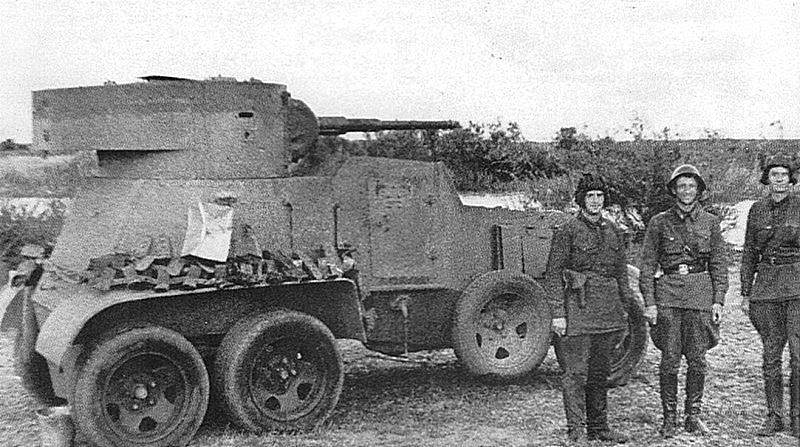

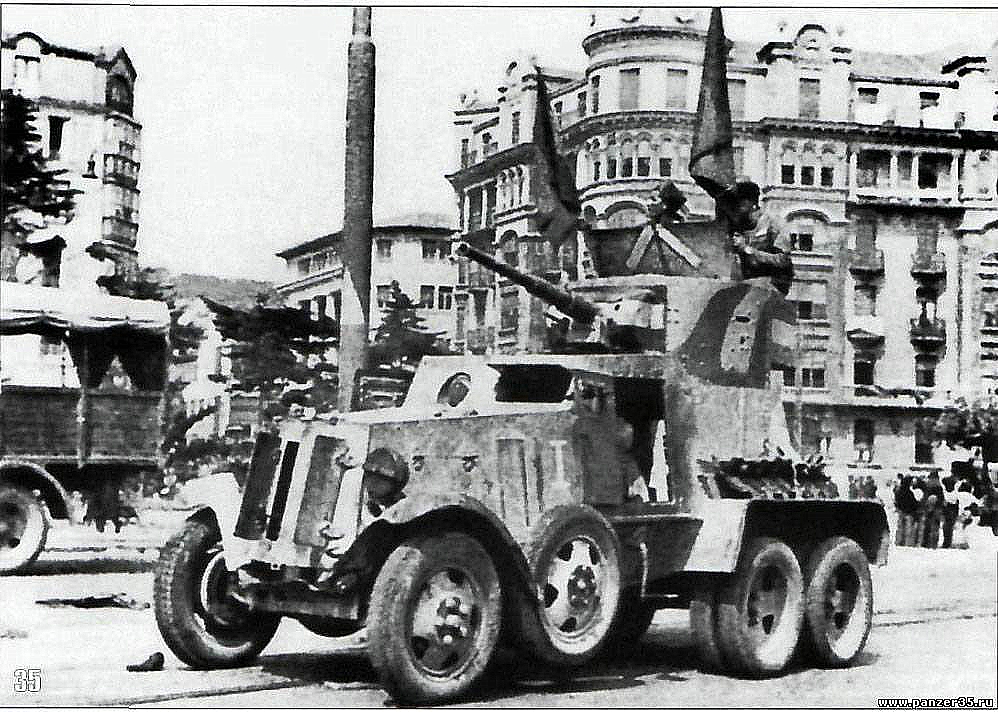

БА-10 — советский бронированный транспорт среднего класса. Выпускался в 30-х годах прошлого столетия. Прошёл через всю Великую отечественную войну и через сражения с Японией в конце лета 45-го. Средний бронеавтомобиль БА-10 это дальнейшее развитие пушечных бронеавтомобилей БА-6, созданный в 1938 году на Ижорском заводе. Корпус и башня БА-10 идентичны таковым от БА-6М (но с улучшенными охлаждением двигателя и системой вентиляции. Колеса бронеавтомобиля имели пулестойкие шины ГК. Проходимость могла быть повышена за счет гусеничных лент типа «Оверолл», надеваемых на задние колеса.
Вооружение БА-10 аналогично вооружению БА-6.
Всего с конвейера сошло чуть меньше 3,5 тысяч экземпляров.
Бронемашина БА-10 оказалось полезной для советской армии во время Великой отечественной войны. Бронеавтомобиль был выполнен по классической компоновочной схеме с передним расположением двигателя, передними управляющими колесами и двумя задними ведущими мостами. Экипаж БА-10 состоял из 4 человек: командира, водителя, наводчика и пулеметчика.
БА-10 обладал завидной проходимостью. Он преодолевал 45-градусный подъем, а, благодаря свободно вращающемуся низко подвешенному запасному колесу, он мог переползать через траншеи. Полностью закрытый клепано-сварной корпус бронемашины изготавливался из листов катаной стали различной толщины, которые повсюду устанавливались с рациональными углами наклона, что повышало пулестойкость бронировки и соответственно, степень защищенности экипажа. Для изготовления крыши использовались 6-мм, днища – 4-миллиметровые бронелисты.
Бортовая бронировка корпуса имела толщину 8–9 мм, тогда как лобовые детали корпуса и башни выполнялись из листов брони толщиной 10 мм. Топливные баки были защищены дополнительными бронелистами. Для посадки экипажа в машину в бортах средней части корпуса имелись прямоугольные двери с небольшими окнами, оборудованными бронекрышками со смотровыми щелями.
Боекомплект состоял из 49 снарядов и 2079 патронов. Обзор водителю обеспечивало лобовое окно, оборудованное откидной бронекрышкой с узкой смотровой щелью, и небольшое прямоугольное окно аналогичной конструкции в двери левого борта. Такое же окно имелось и в правой двери со стороны пулеметчика
Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени бронепробиваемость её снаряда была вполне достаточной – по нормали на 500 м она пробивала 43-миллиметровую броню. Этого было достаточно для борьбы с любой тогдашней бронетехникой.
Орудие имело и противопехотные возможности – оно снабжалось осколочной гранатой и картечью. Осколочная 45-мм граната при разрыве давал около ста осколков, сохраняющих убойную силу при разлёте по фронту на 15 м и в глубину на 5-7 м. Картечные пули при стрельбе образовывали поражающий сектор на 60 метров по фронту и до 400 метров в глубину.
Кроме того, в боекомплекте имелись дымовые и бронебойно-химические снаряды. Последние предназначались для отравления экипажей танков и гарнизонов ДОТов. Они содержали 16 г состава, который в результате химической реакции превращался в синильную кислоту. Автомобили БА-10 выпускались до августа 1941 года. Выпуск их был прекращен в связи с переходом на производство танков Т-60.
Боевое крещение бронеавтомобили БА-10 прошли во время конфликта у реки Халхин-Гол. К началу боев в этом районе БА-10 составляли примерно половину всего парка средних броневиков (203 единицы). Мощное вооружение советских бронеавтомобилей позволяло им почти на равных вести бой с японскими танками.
В ходе летней кампании 1941 года средние бронеавтомобиля использовались очень активно, причем зачастую наряду с задачами по разведке, связи и боевого охранения их часто использовали для атак совместно с пехотой и поддержки своих частей непосредственно на поле боя, что вело к неоправданно большим потерям. Тем не менее, при грамотном использовании, советские броневики могли с успехом бороться и с немецкими танками. Вот один из примеров.
В 5.00 22 июня 1941 года командир танкового полка 5-й танковой дивизии 3-го механизированного корпуса полковник Богданов поставил задачу на проведение разведки взводу из 6 бронемашин БА-10 старшего лейтенанта Суровцева. Машины вышли из расположения части в 6.25. При подходе к местечку Л. командир взвода организовал в лесу, по обе стороны от шоссе, засаду. Машины замаскированы так, что с расстояния 200 метров их было трудно заметить. В 10.00 показалось до взвода немецких мотоциклистов, которые были уничтожены огнем БА-10 с дистанции 200–300 м. Через 40 минут на дороге показался легкий танк, двигавшийся с большой скоростью. Командир одной из бронемашин первым же выстрелом из орудия поджег его. Спустя 7 минут к засаде приблизились еще дна танка, которые также были уничтожены огнем БА-10. Десятью минутами позже к месту, где стояли подбитые танки и мотоциклы, подошла колонна из 15 танков и мотоциклистов.
Своим внезапным огнем БА-10 вывели из строя 3 танка и большое количество мотоциклов, чем вынудили остальные немецкие машины повернуть обратно. С подходом к местечку Л, главных сил 7-й танковой дивизии 39-го танкового корпуса немцев, взвод старшего лейтенанта Суровцева отошел к своим. Таким образом, в результате грамотно организованной засады 6 бронемашин БА-10 подбили и уничтожили 6 немецких танков и большое количество мотоциклов.
Однако несмотря на отдельные случаи успешного использования, в первые два месяца войны большая часть средних бронемашин приграничных округов была потеряна.
| Параметр | Значение |
| Боевая масса, т. | 5,1 |
| Колесная формула | 6х4 |
| Экипаж, чел. | 4 |
| Длина корпуса, мм. | 4450 |
| Ширина, мм. | 2100 |
| Высота, мм. | 2470 |
| Броня (Лоб корпуса), мм. | 10 |
| Броня (Борт), мм. | 10 |
| Броня (Корма), мм. | 10 |
| Броня (днище), мм. | 4 |
| Вооружение | одна 45-мм пушка два 7,62-мм пулемета ДТ-29 |
| Боекомплект | 49 снарядов 3276 патронов |
| Мощность двигателя, л.с. | 50 |
| Максимальная скорость по шоссе, км/ч. | 52 |
| Запас хода по шоссе, км. | 260 |
| Препятствия | Подъем — 20° Глубина брода — 0,6 м ров — 0,8 м. стенка — 0,3 м. |
Для изготовления понадобились
3617 Звезда 1/35 Советский бронеавтомобиль БА-10
эмаль «Звезда»
22

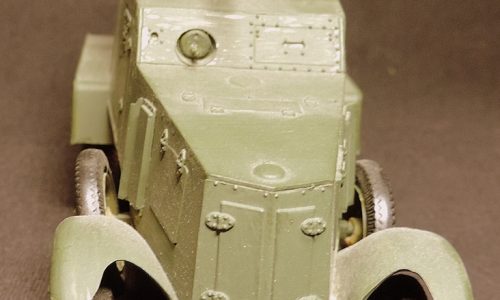

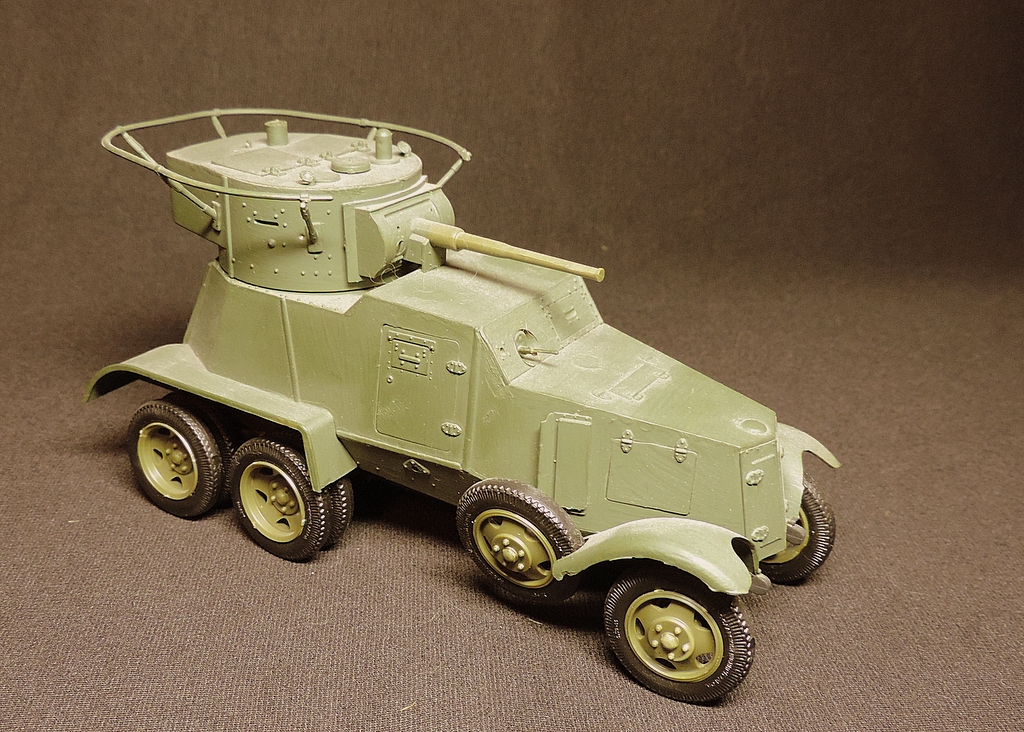

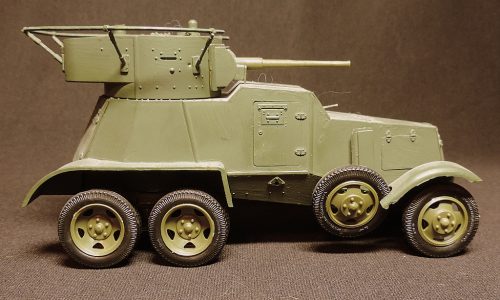

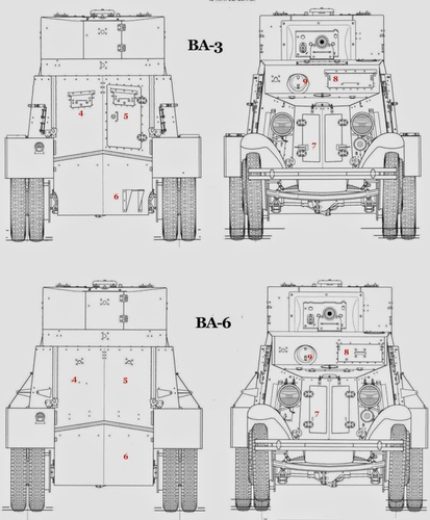

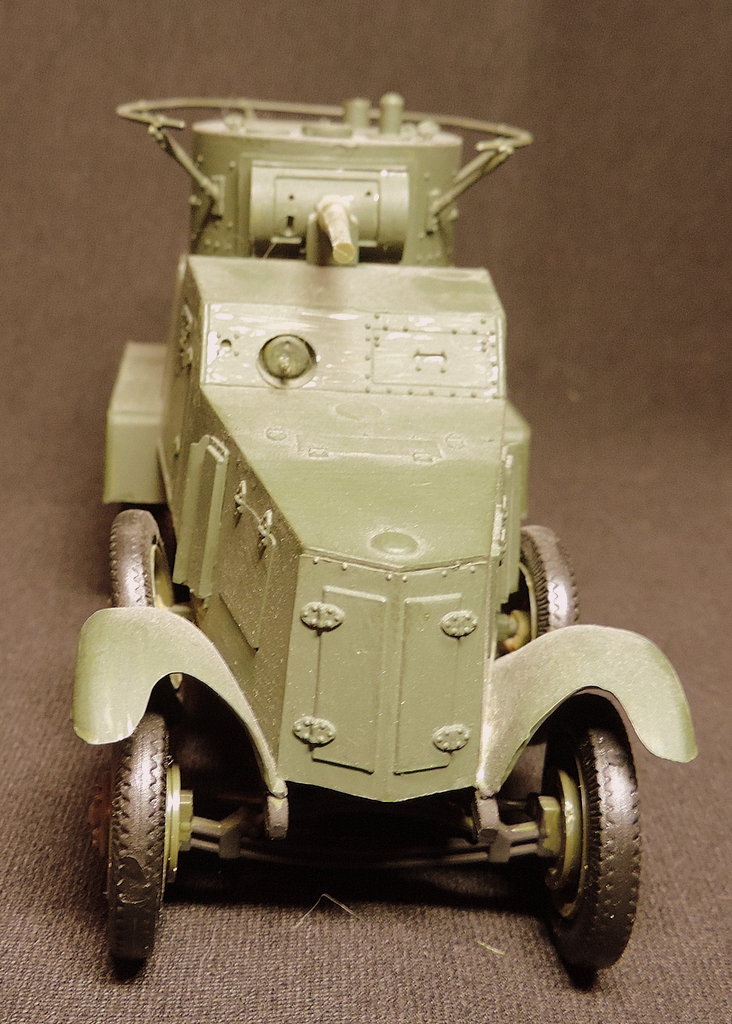

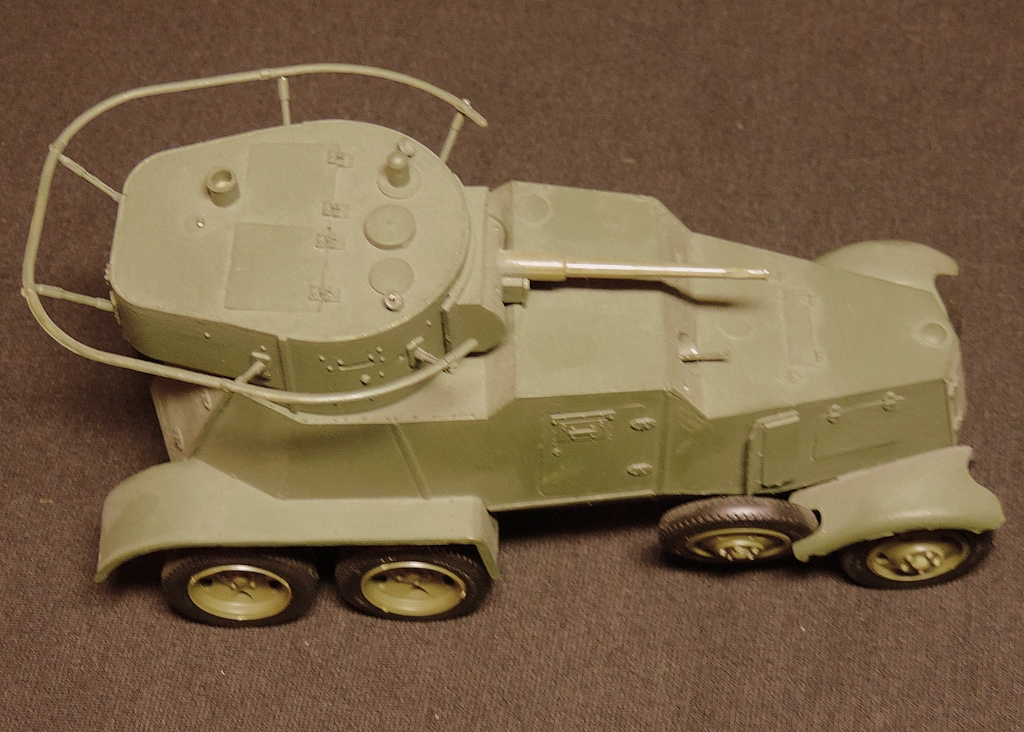

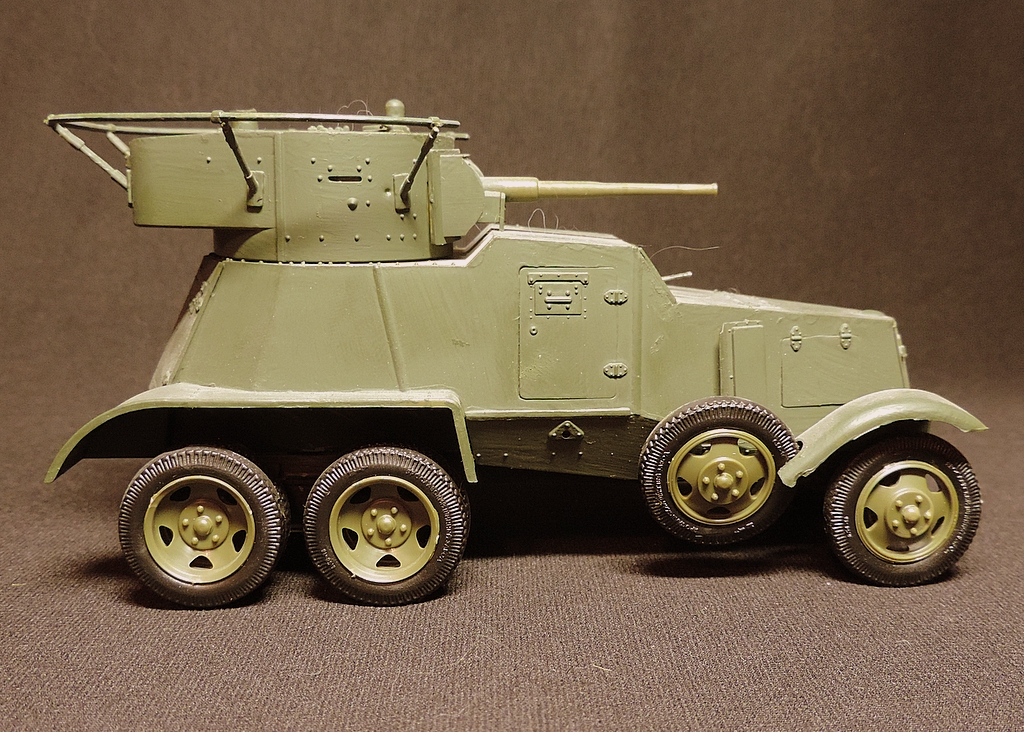

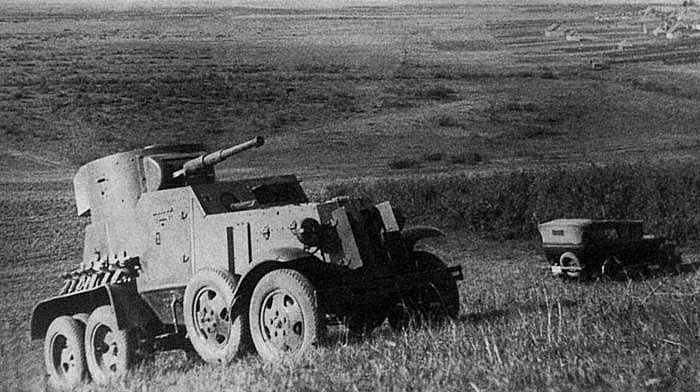

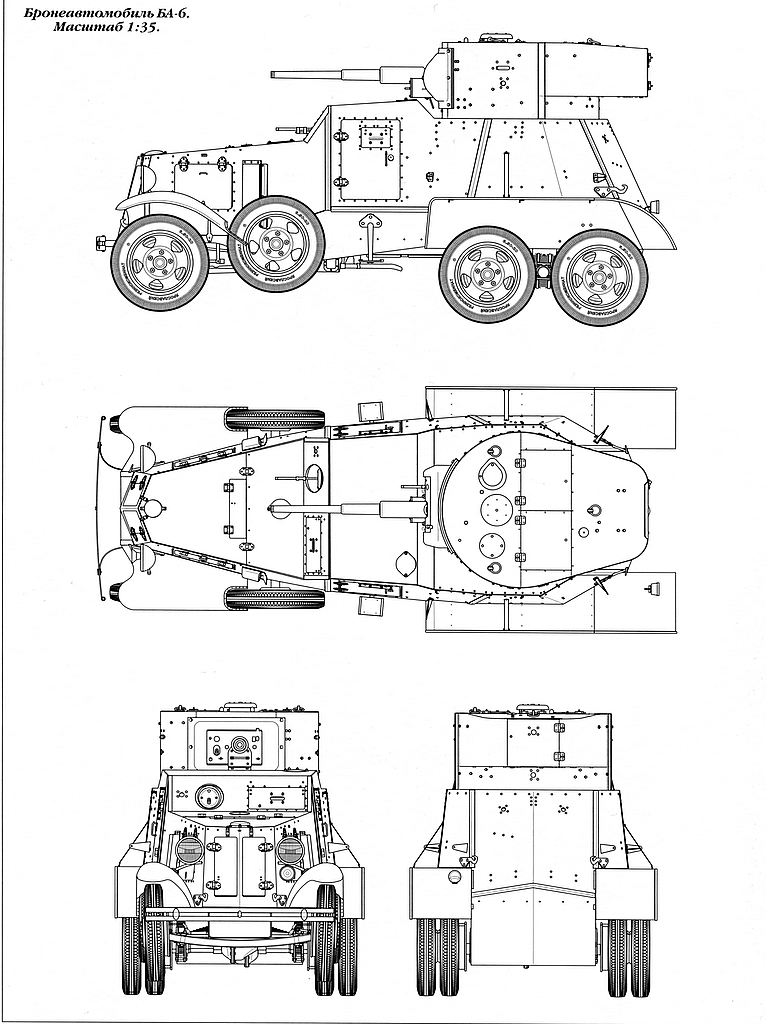

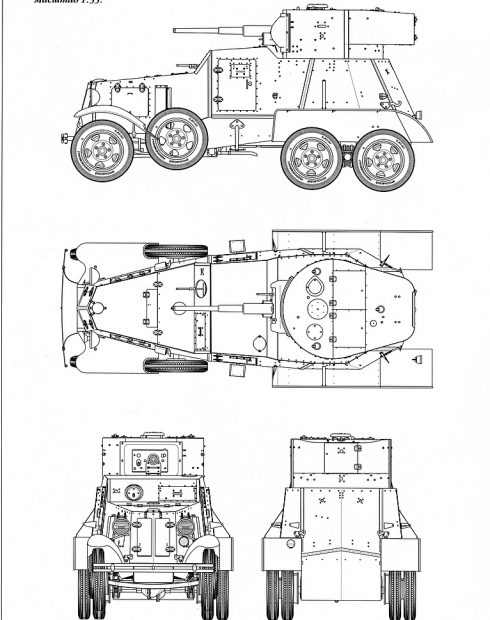

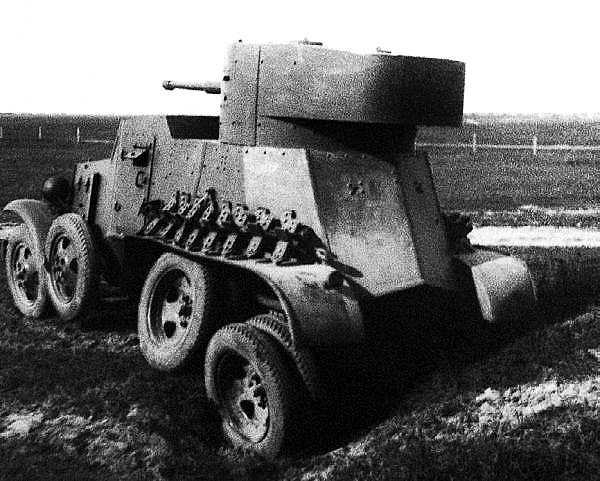

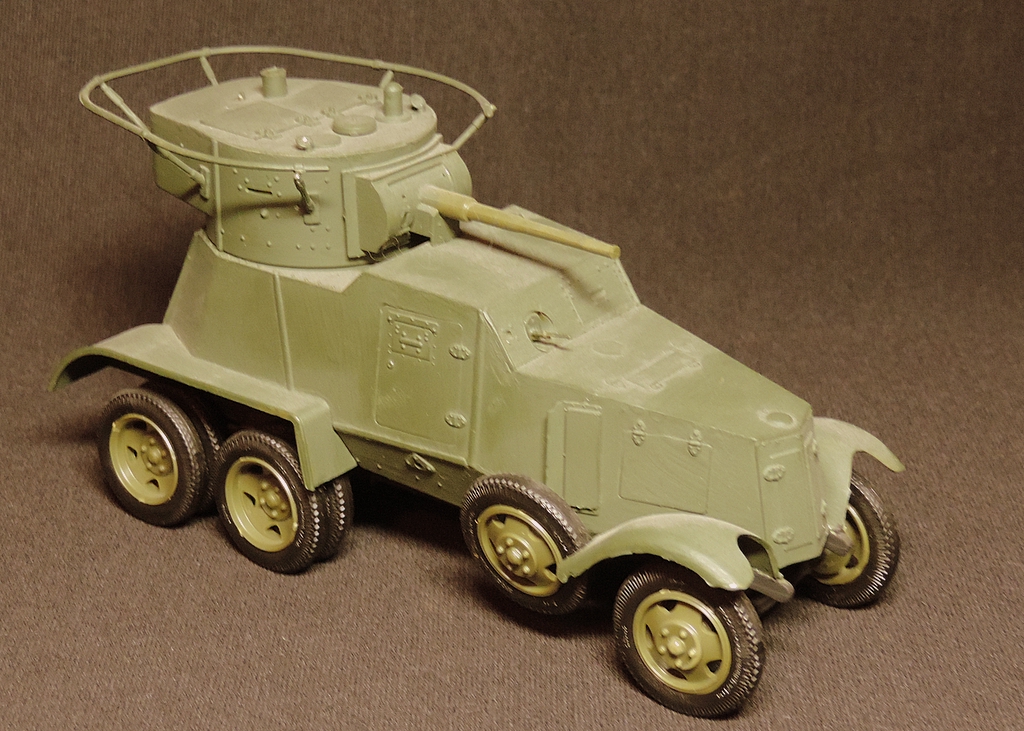

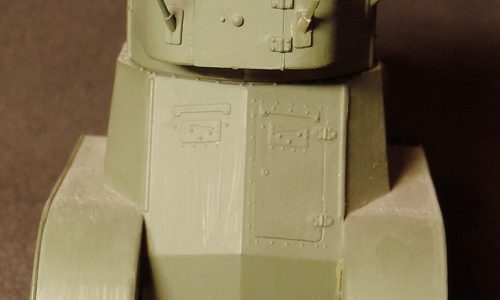

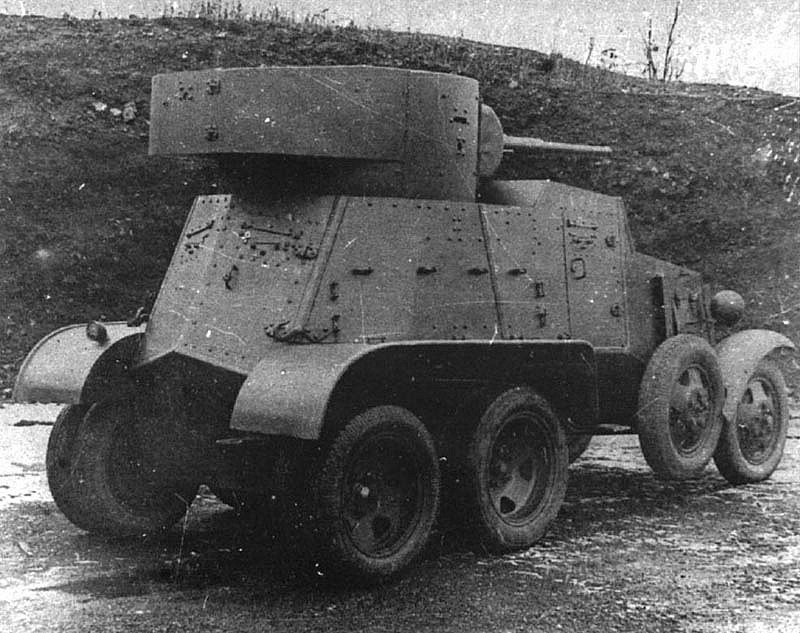

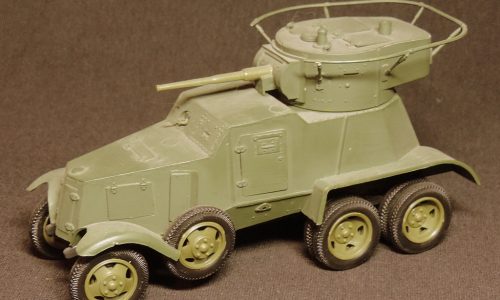

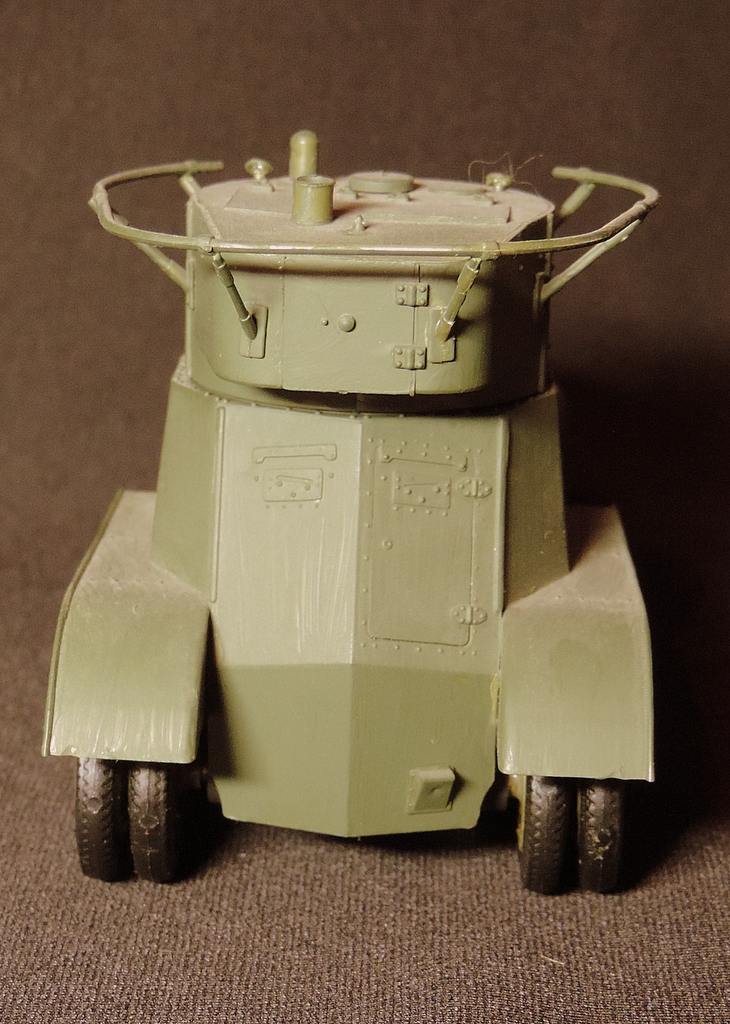

ДекБА-3

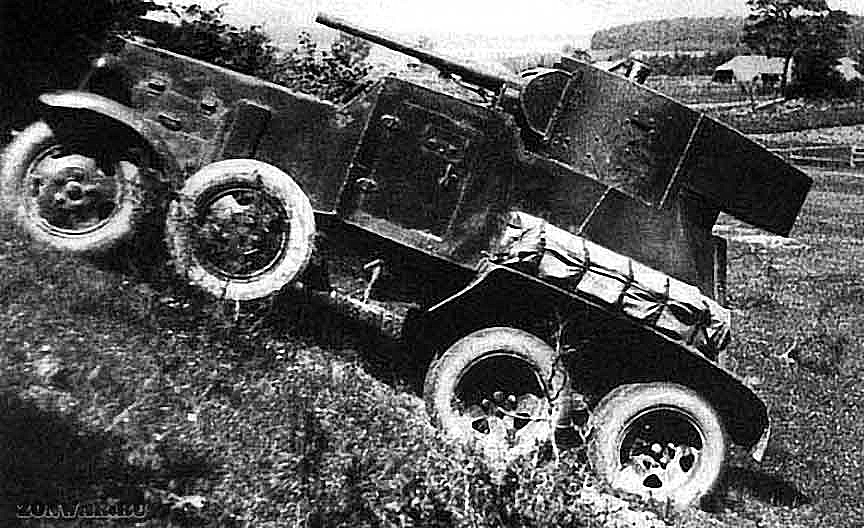

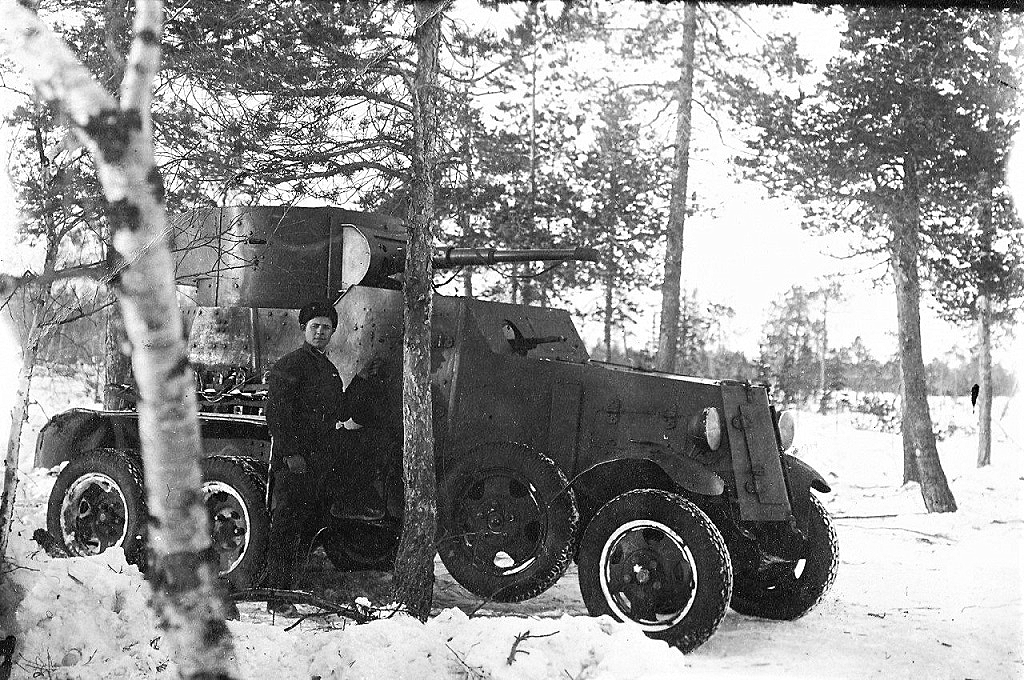

В 1935 году на заводе ГАЗ был налажен выпуск отечественного трехосного автомобиля ГАЗ-ААА, на базе которого Ижорский завод разработал новый броневик на основе БА-6. На БА-6 впервые применили пулестойкие шины ГК, заполненные губчатой резиной. Благодаря более строгой весовой дисциплине, а также облегченному шасси ГАЗ-ААА. Внешне Ба-3 от Ба-6 отличались лишь тремя делали в кормовой части бронекорпуса, а именно, на Ба-3 была задняя дверь и под ней подножка а также смотровой люк, а на Ба-6 это все убрали
БА-6 оснащался двигателем ГАЗ мощностью 40 л.с., четырехступенчатой коробкой перемены передач и демультипликатором со скользящими зубчатками. При боевой массе с экипажем из 4 человек в 5,12 т броневик на шоссе мог разгоняться до 60 км/ч. Подача горючего из двух бензобаков — основного в передней части корпуса на 44 л и дополнительного на 24 л. укреплённого слева на крыше корпуса за сиденьем водителя — подавалось самотеком. Размещение боекомплекта, состоящею из 60 снарядов и 53 дисков (3339 патронов) ничем не отличалось от БА-3. Но по количеству различного имущества, ЗИП и инструмента, находившегося внутри, БА-6 значительно превосходил своего предшественника.
Запасные части хранились в четырех ящиках, расположенных на полу в задней части машины. Там же находились 4 сумки с продовольствием НЗ и 4 с подрывным имуществом, закрепленные ремнями на кормовых бронелистах корпуса, а рядом с ними медицинская аптечка. Аналогичным образом фиксировались в нише башни и у бортов корпуса 4 сумки с химическим имуществом. Огнетушитель и автоаптечка (ящик с набором принадлежностей для клейки камер) устанавливались справа у ног пулеметчика вдоль борта корпуса, там же находился 3-тонный домкрат, укрепленный ремнями к полу. Деревянный ящик с инструментом для обслуживания бронеавтомобиля находился на полу за сиденьем пулеметчика. Ракетница в брезентовой кобуре и ракеты к ней укладывались между снарядными стеллажами в нише башни. Здесь же на ограждении погона справа от командира лежали запасные стекла «Триплекс» для башенных смотровых приборов. Заводная рукоятка укладывалась на полу машины за сиденьем водителя и фиксировалась специальными зажимами. Две воронки для масла и бензина разместили под стеллажами пулеметных обойм у входных дверей, а буксировочный трос под подушкой сиденья водителя. Шанцевый инструмент (лопата, топор, лом, пила) размещались на бронелистах, образовывавших ниши задних мостов.
Кроме того, на БА-6, в отличие от БА-3, появилось внутреннее освещение: по одному плафону автомобильного типа смонтировали на крыше между водителем и пулеметчиком и в башне. На приборной доске перед водителем располагались: амперметр, указатель уровня горючего в баке (поплавковый) и спидометр.
Еще одним важным отличием БА-6 от предыдущих образцов средних бронеавтомобилей стало использование пулестойких шин «ГК» (до этого времени все бронеавтомобили оснащались обычными пневматиками). Они являлись дальнейшим развитием шин-гусматиков, использовавшихся еще на броневиках русской армии в годы Первой мировой войны. Но если гусматики заполнялись особым составом, который при проколе затвердевал, вытекая на воздух, то в «ТК» (расшифровывалось как «губчатая камера») состояли из специальной эластичной пористой резины, которая не боялась никаких проколов или пробоин. Производство «ГК» развернули на заводе «Красный Треугольник», который стал головным предприятием по их изготовлению. Сначала для изготовления пористой резины использовали натуральный импортный каучук, а с 1938 года его искусственный отечественный аналог. «ГК» имели не очень большой ресурс: после 1000-1300 км пробега наполнитель терял пластичность, рассыпался и шины выходили из строя. Кроме того, максимальная скорость броневиков на пулестойких шинах была примерно на 8-10 км/ч меньше, чем на пневматиках. Например БА-6 на «ГК» по шоссе разгонялся до 42 км/ч, а на обычных шинах — до 52 км/ч).
3 июня 1936 года была назначена специальная комиссия которой поручалось провести войсковые испытания трех серийных броневиков БА-6. Всего БА-6 прошли 5000 км, из них 3000 км по шоссе, 1750 по проселку и 250 км по бездорожью.
В целом в ходе пробегов бронемашины показали себя хорошо.
Летом 1936 года в КБС Ижорского завода разработали радийный вариант БА-6. Радиостанцию 71-ТК-1 смонтировали как на танке Т-26, в кормовой нише башни. Из-за этого пришлось переработать схему боеукладки и пожертвовать 25 снарядами и 7 пулеметными дисками. Поручневая антенна крепилась на бортах башни.
| Параметр | Значение |
| Боевая масса, т. | 5,12 |
| Колесная формула | 6х4 |
| Экипаж, чел. | 4 |
| Длина корпуса, мм. | 4900 |
| Ширина, мм. | 2070 |
| Высота, мм. | 2360 |
| Броня (Лоб корпуса), мм. | 8 |
| Броня (Борт), мм. | 8 |
| Броня (Корма), мм. | 8 |
| Броня (днище), мм. | 4 |
| Вооружение | одна 45-мм пушка два 7,62-мм пулемета ДТ-29 |
| Боекомплект | 60 снарядов 3276 патронов |
| Мощность двигателя, л.с. | 50 |
| Максимальная скорость по шоссе, км/ч. | 43 |
| Запас хода по шоссе, км. | 190 |
| Препятствия | Подъем — 20° Глубина брода — 0,8 м ров — 0,8 м. стенка — 0,3 м. |
Для изготовления понадобились
35127 Восточный экспресс 1/35 Бронеавтомобиль Ба-3
эмаль «Звезда»
21

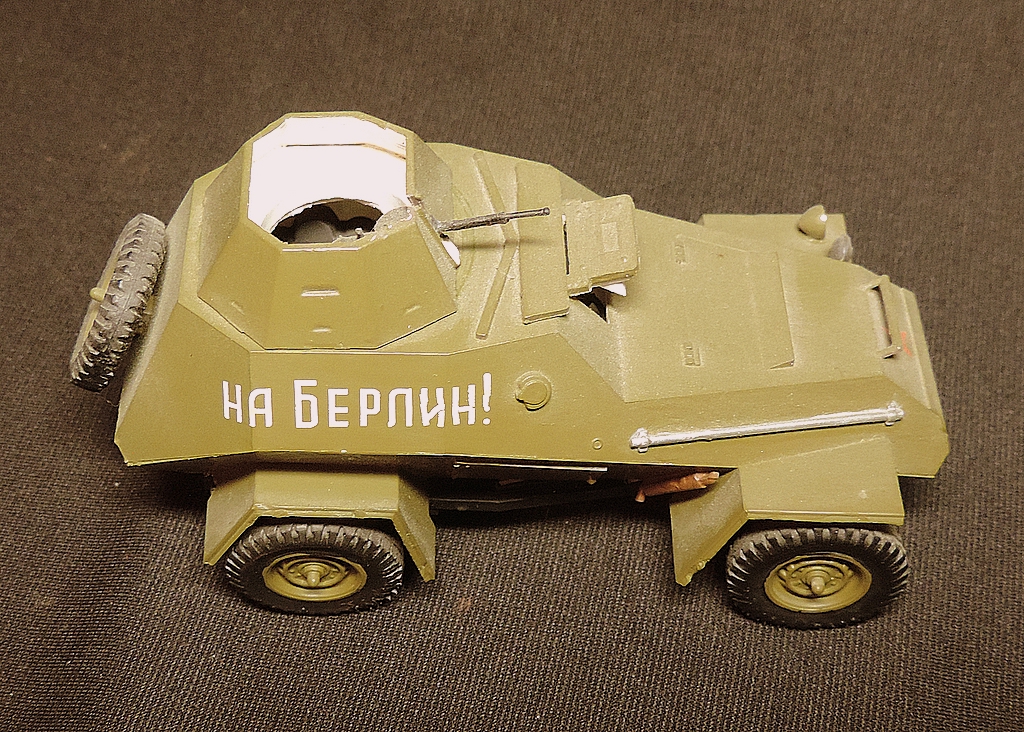

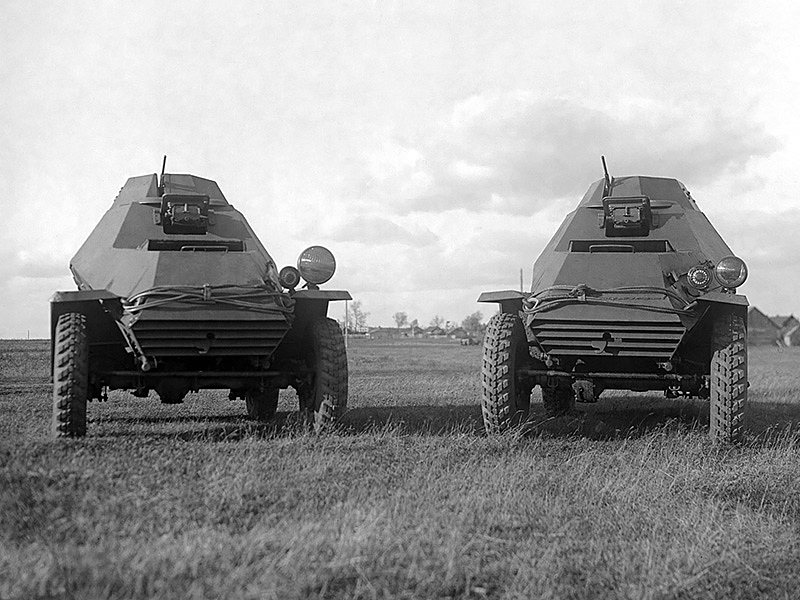

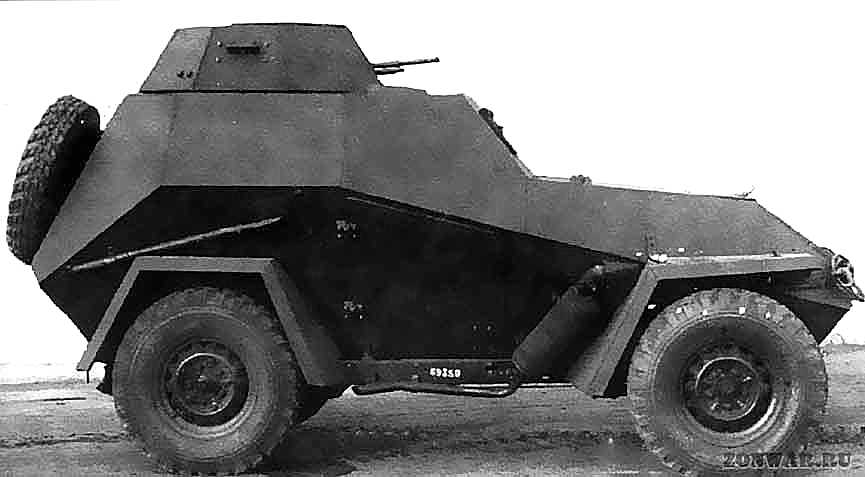

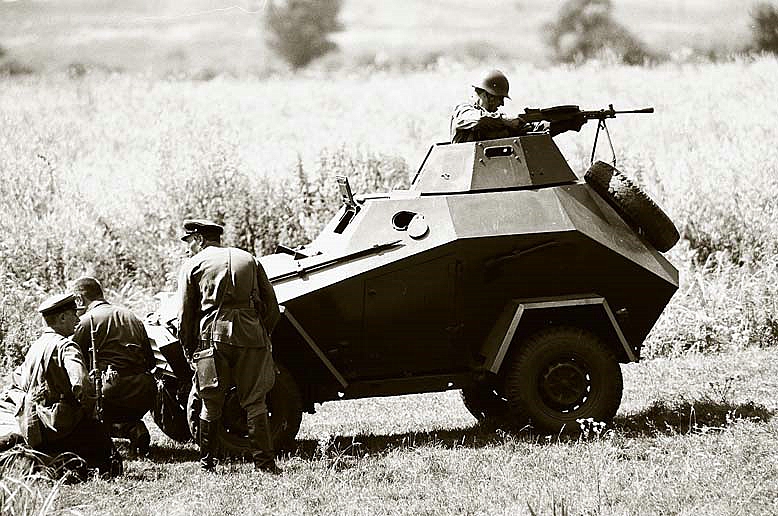

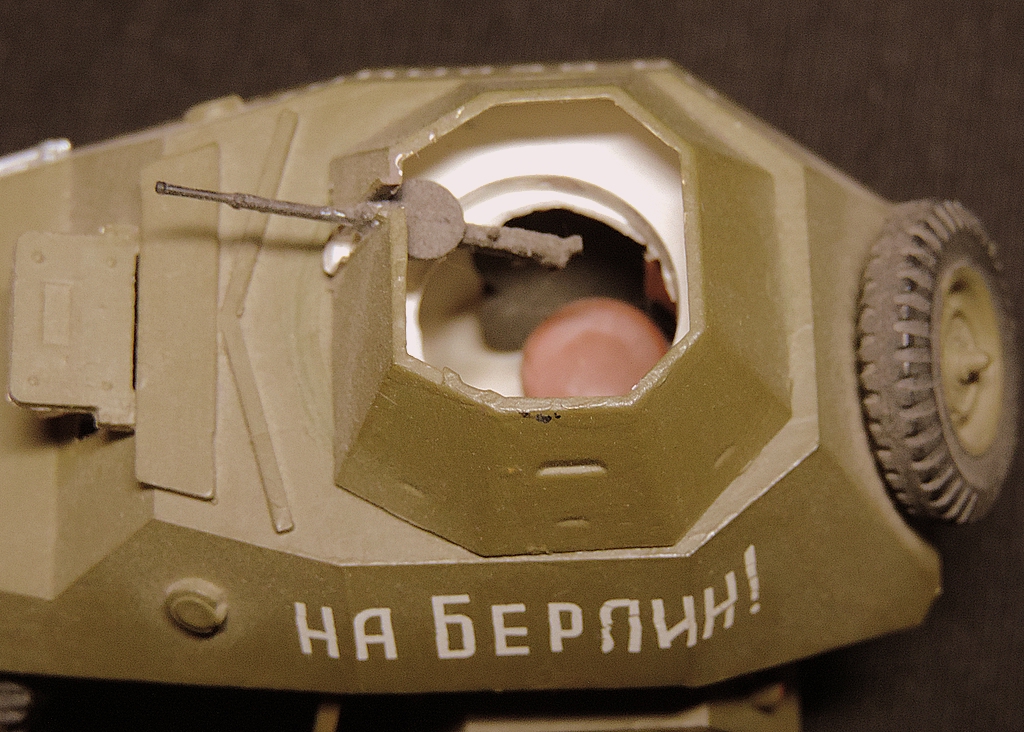

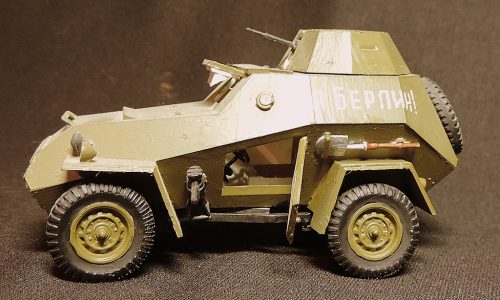

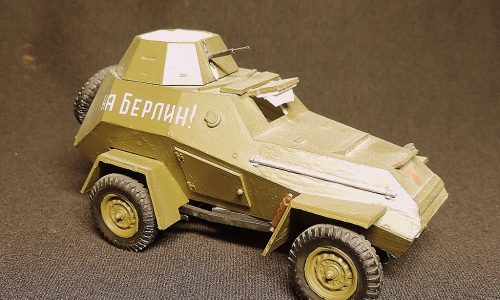

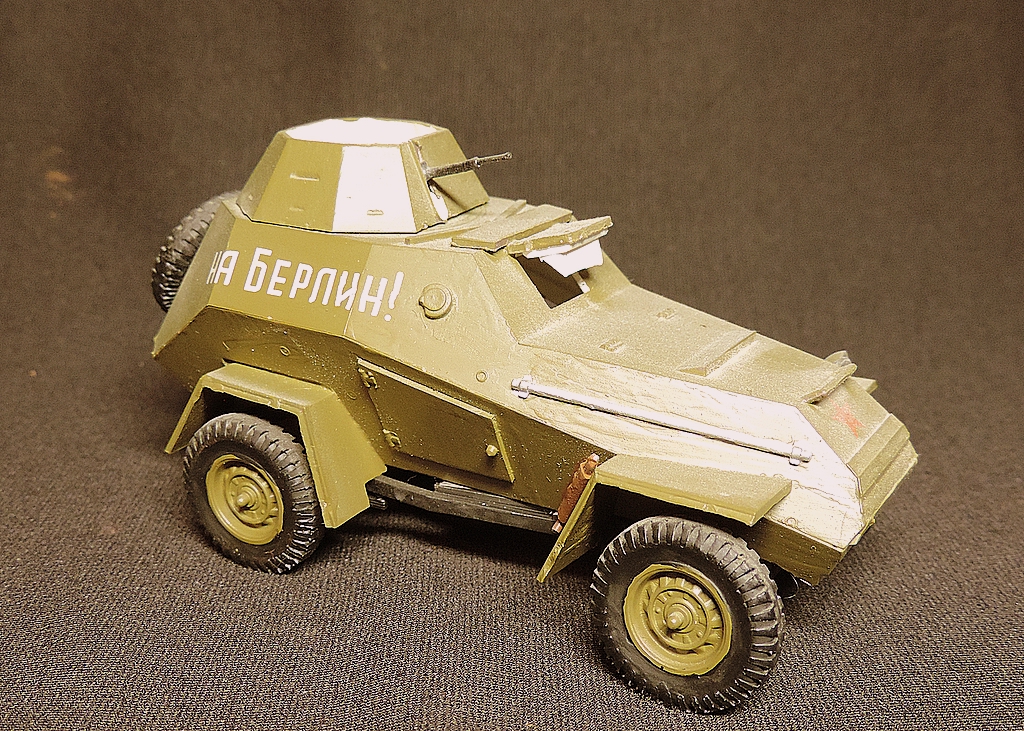

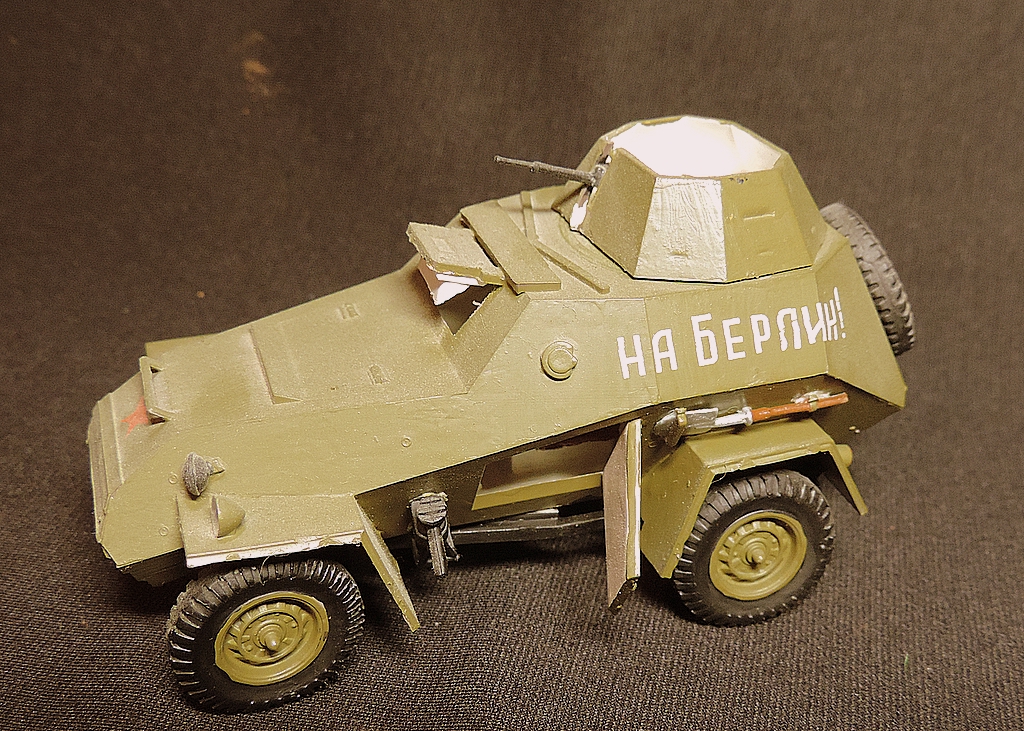

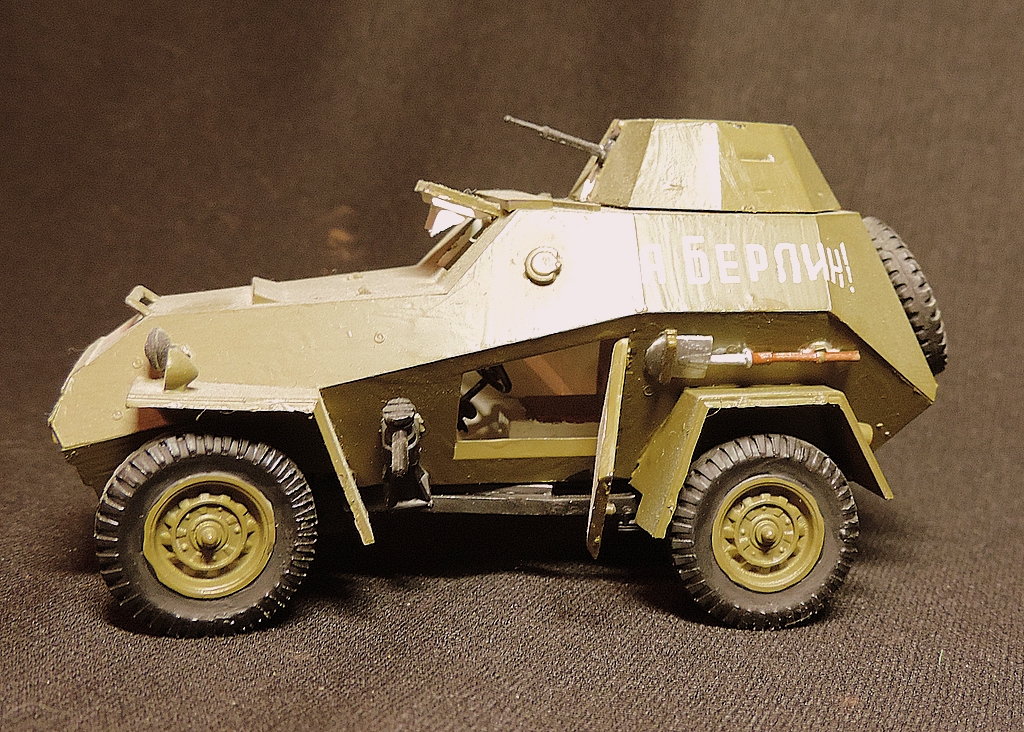

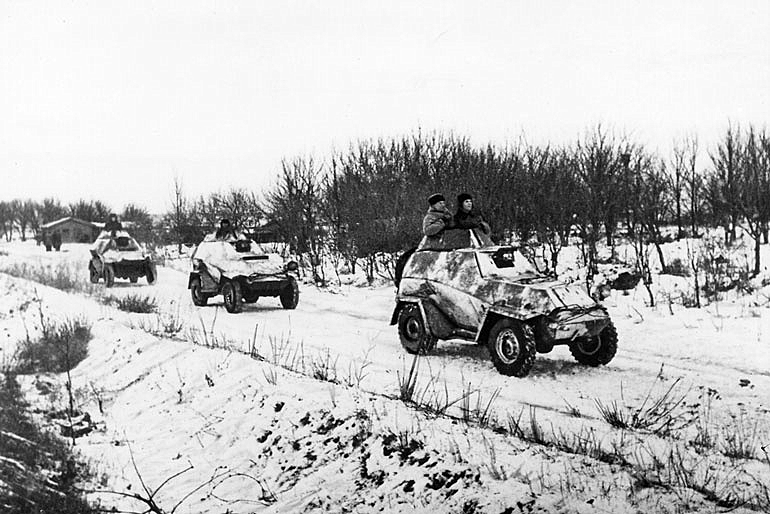

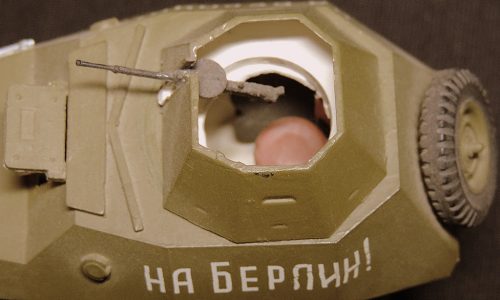

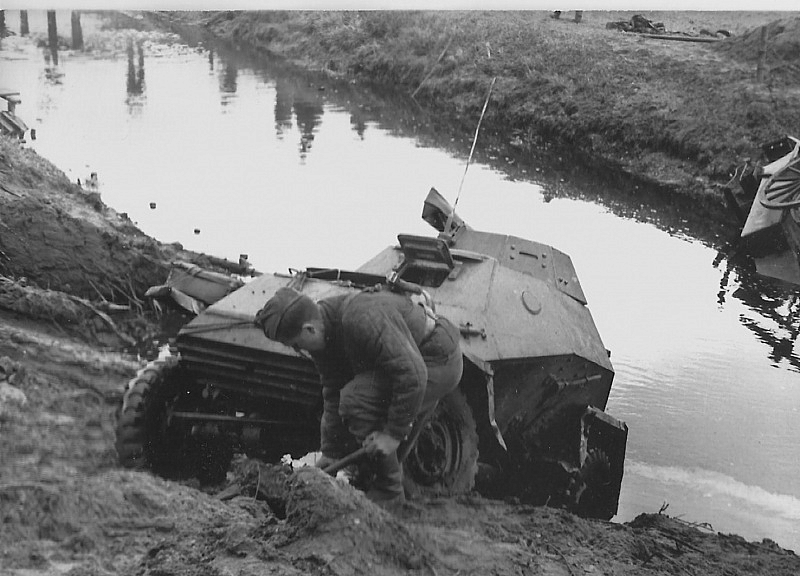

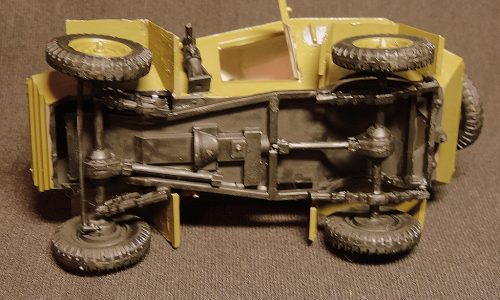

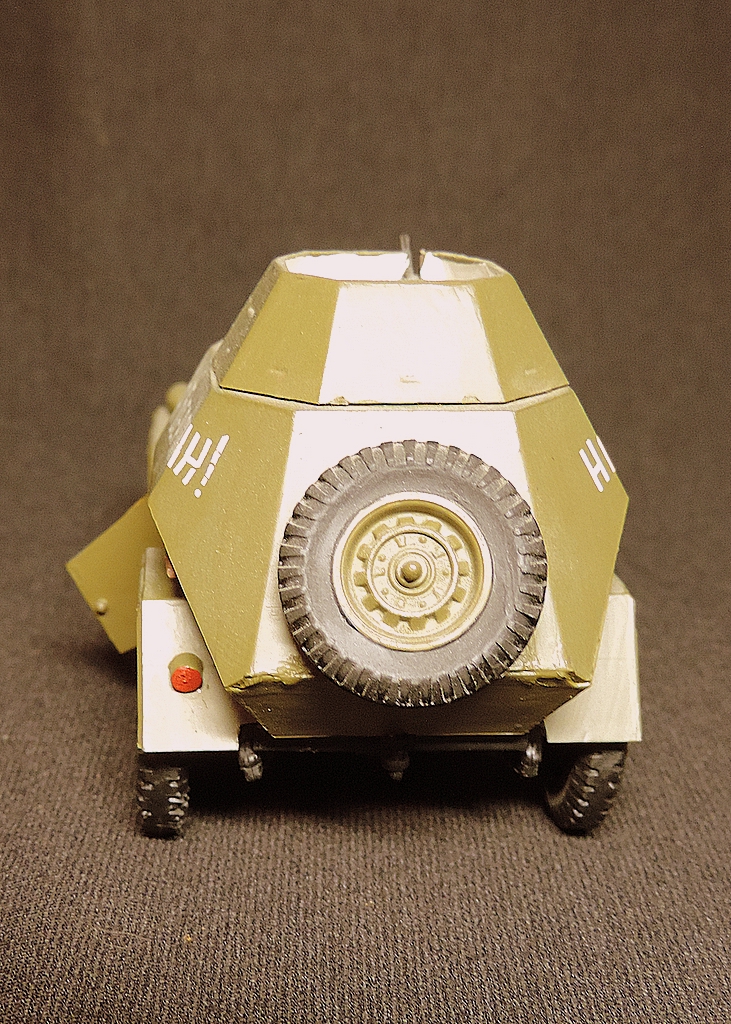

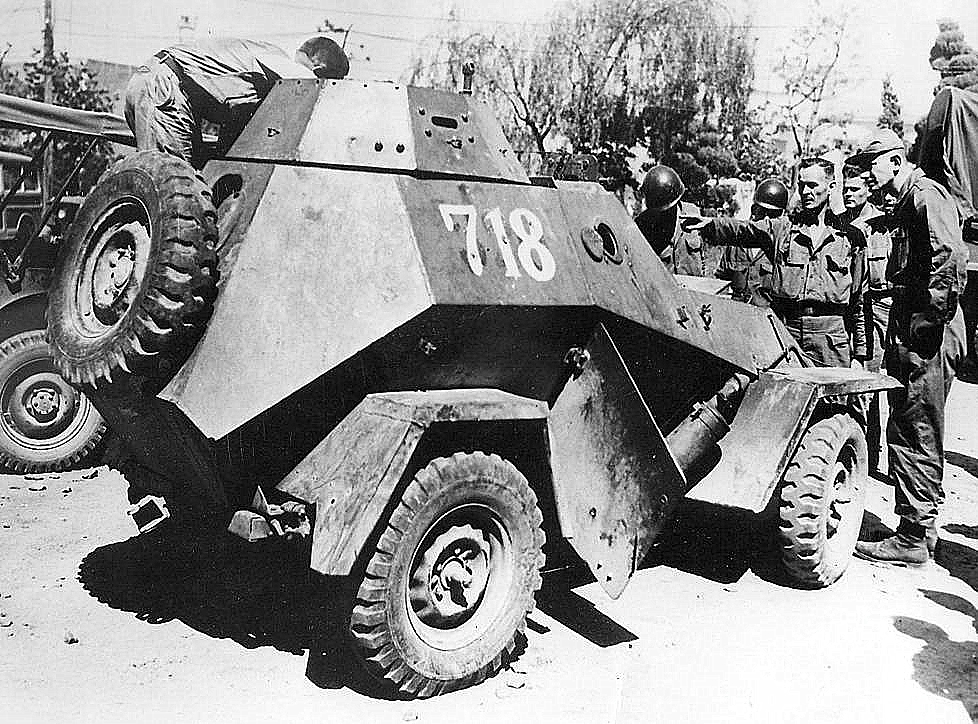

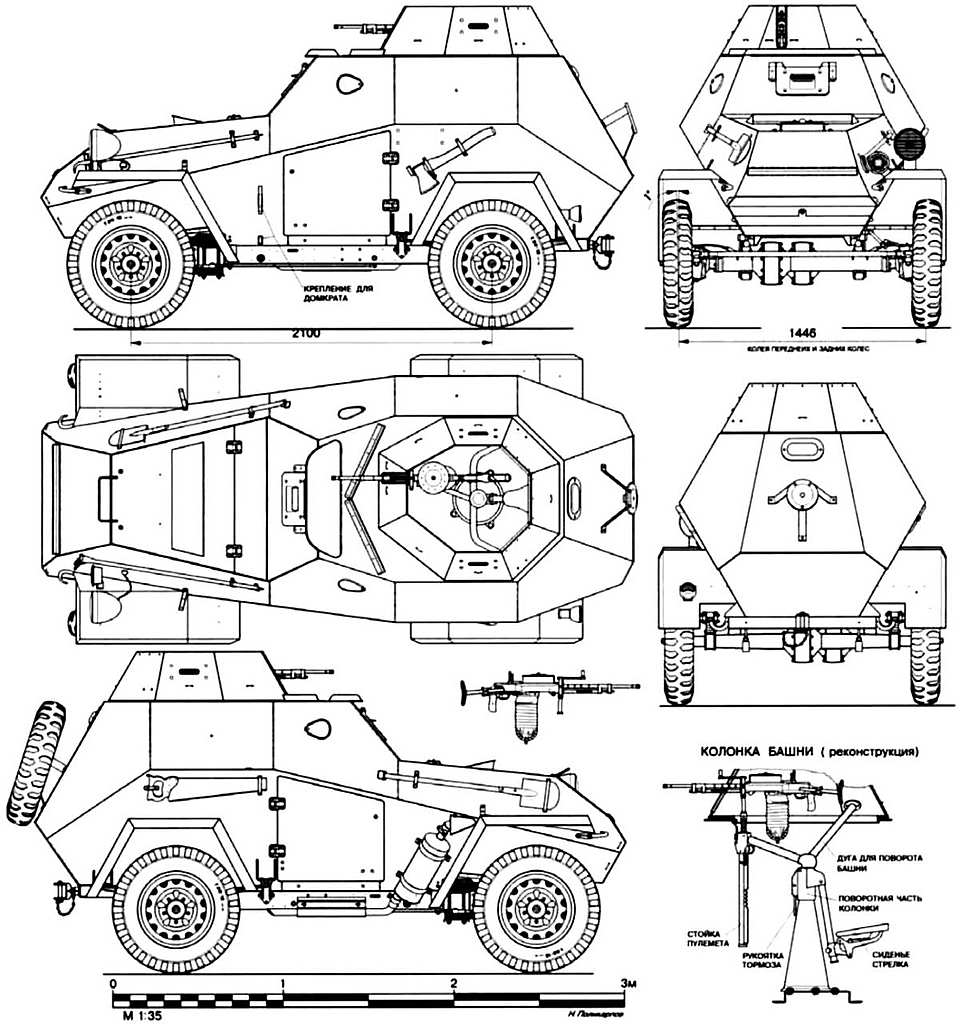

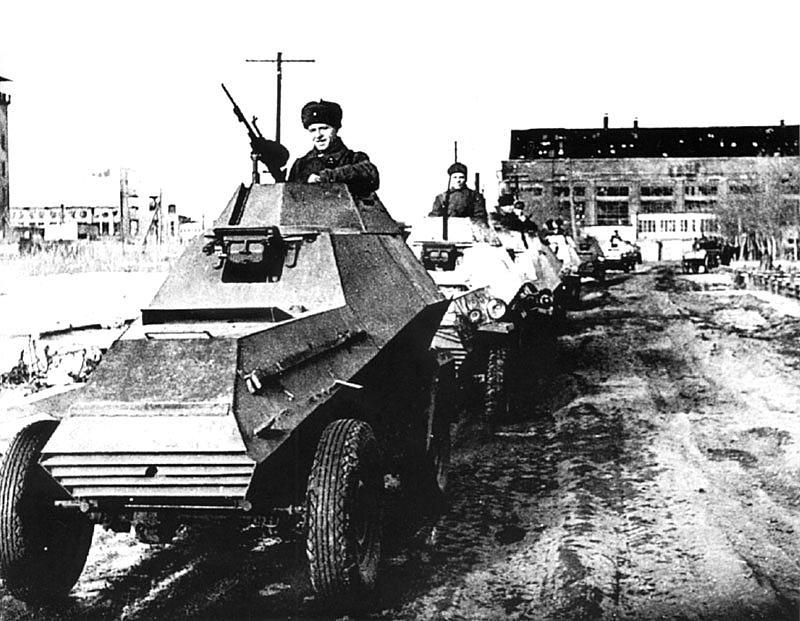

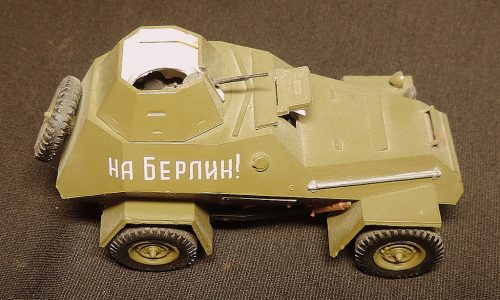

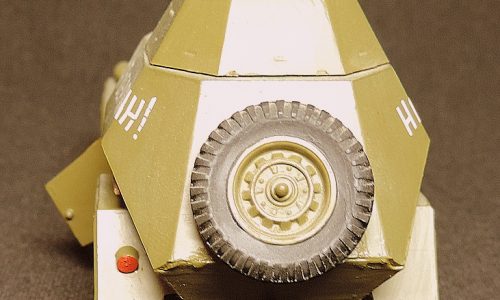

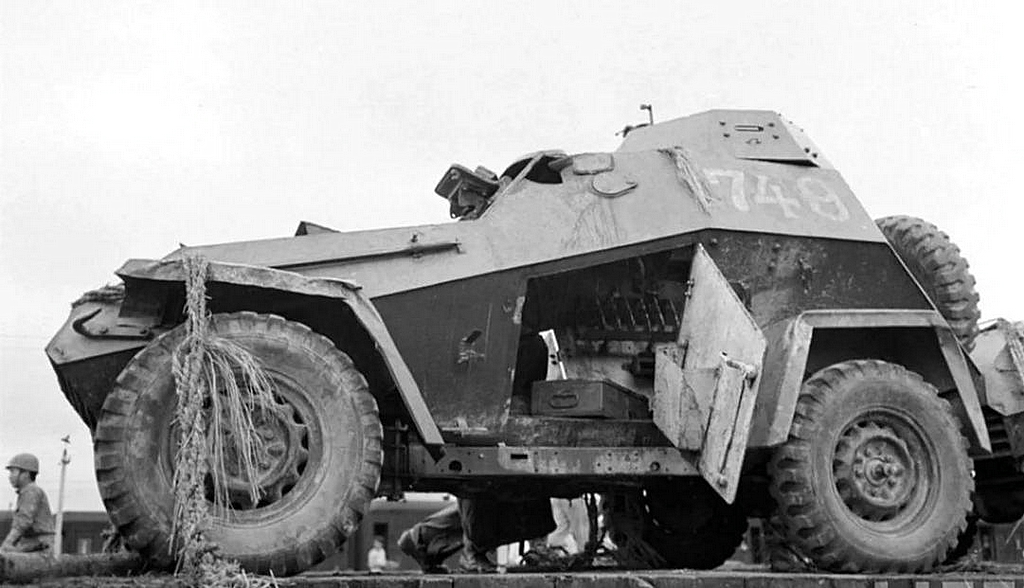

ДекБА-64
.Всего до конца Великой Отечественной войны было выпущено более 8000 бронемашин данного типа, а с учетом послевоенного выпуска (производился до начала 1946 года) было выпущено чуть более 9100 машин данного типа. Легкие полноприводные бронеавтомобили БА-64 широко использовались советскими войсками, начиная с лета 1942 года и вплоть до завершения войны, главным образом в роли разведывательных машин.
Корпус легкого бронеавтомобиля был сварным и изготавливался из катаных бронелистов толщиной от 4 мм (днище) до 15 мм (лоб корпуса, верхняя деталь). В поперечном сечении корпус бронеавтомобиля БА-64 имел шестигранную форму, все его поверхности были расположены под углом не менее 30 градусов к вертикали, лобовая часть корпуса обладала ступенчатой формой. Выбранный уровень бронирования обеспечивал боевой машине защиту от винтовочных пуль калибра 7,62-мм со всех дистанций, от бронебойных пуль этого же калибра только для боевого отделения и отделения управления. От 12,7-мм обычных пуль лобовой верхний лист корпуса защищал на всех дистанциях боя, тогда как остальные бронелисты только на дальности более 500 м.
В верхнем лобовом листе корпуса был выполнен небольшой люк прямоугольной формы со смотровой щелью, прикрытой стеклоблоком «триплекс», который был заимствован от легкого танка Т-60. По бортам располагались боковые смотровые щели, также с «триплексами». Комплект приборов, который имелся в распоряжении механика-водителя, был минималистичным: у него был лишь спидометр и аэрометр, а также сокращенный набор ЗИП. До предела «ужав» корпус боевой машины, горьковские конструкторы вынуждены были проявлять чудеса изобретательности, для того чтобы рационально разместить внутри экипаж. В итоге водитель располагался по центру боевой машины, за ним несколько выше было место командира, который также выполнял функции стрелка-пулеметчика.
Единственный 7,62-мм пулемет ДТ был расположен в башне восьмигранной формы с толщиной стенок 9 мм. Она была прикреплена к тумбе, установленной на полу боевой машины. Для обеспечения пулемету максимальных углов обстрела, достигавших по вертикали 75 градусов (огонь можно было вести и по наземным, и по воздушным целям), а также большего удобства при обслуживании пулемета в башне не было крыши. В боевом положении башенка прикрывалась противогранатной сеткой, как это было сделано на немецком бронеавтомобиле Sd.Kfz.221. Боекомплект пулемета состоял из 1260 патронов в 20 дисковых магазинах, патроны хранились в боевом отделении.
Испытания прототипа продолжались в течение месяца на заводском полигоне. Как и предсказывалось, опытный образец нового бронеавтомобиля обладал «букетом» недостатков, но все они не были критическими. После серии доработок в начале февраля 1942 года машина с 19 по 23 февраля проходила испытания пробегом и стрельбой на Софринском артиллерийском полигоне. На полигоне БА-64 прошел 318 километров, главным образом по заснеженным трассам и произвел 378 выстрелов. При этом проходимость бронеавтомобиля военным нравилась — он мог успешно преодолевать на твердом грунте подъемы более 30 градусов, броды глубиной до 0,9 метра и скользкие косогоры с уклоном до 18 градусов.
| Параметр | Значение |
| Боевая масса, т. | 2,43 |
| Колесная формула | 4х4 |
| Экипаж, чел. | 2 |
| Длина корпуса, мм. | 3660 |
| Клиренс, мм. | 210 |
| Ширина, мм. | 1700 |
| Высота, мм. | 1900 |
| Броня (Лоб корпуса), мм. | 15 |
| Броня (Борт), мм. | 9 |
| Броня (Корма), мм. | 6 |
| Броня (днище), мм. | 4 |
| Вооружение | один 7,62-мм пулемет ДТ-29 |
| Боекомплект | 1260 патронов (20 дисков) |
| Мощность двигателя, л.с. | 50 |
| Максимальная скорость по шоссе, км/ч. | 80 |
| Запас хода по шоссе, км. | 500 |
| Препятствия | Подъем — 30° Глубина брода — 0,9 м |

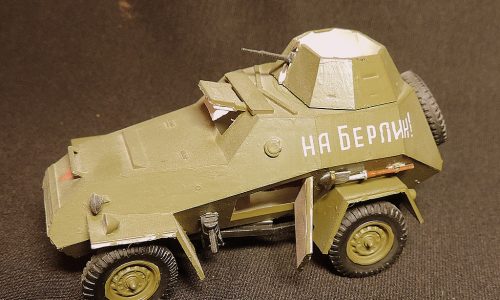

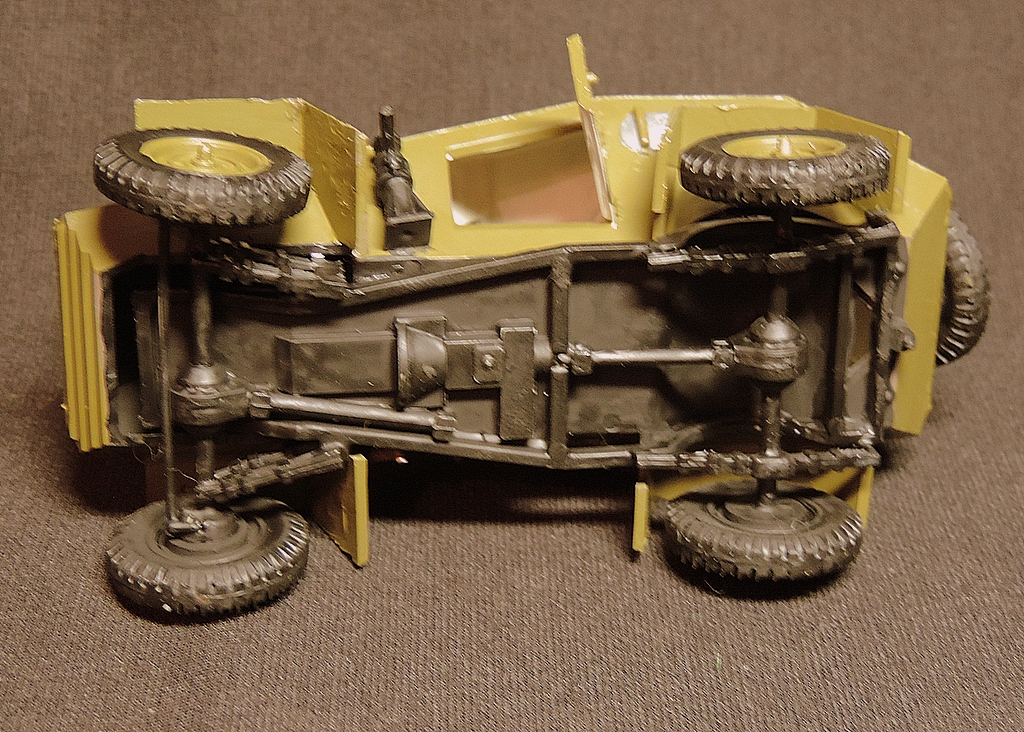

Для изготовления понадобились
3513 «Макет» 1/35 Бронеавтомобиль БА-64
эмаль «Звезда»
10

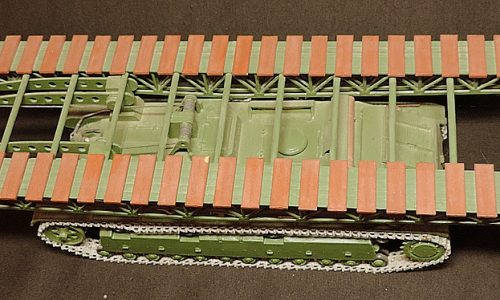

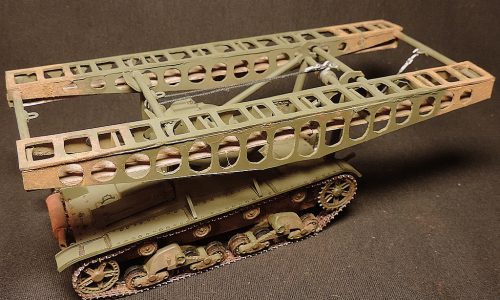

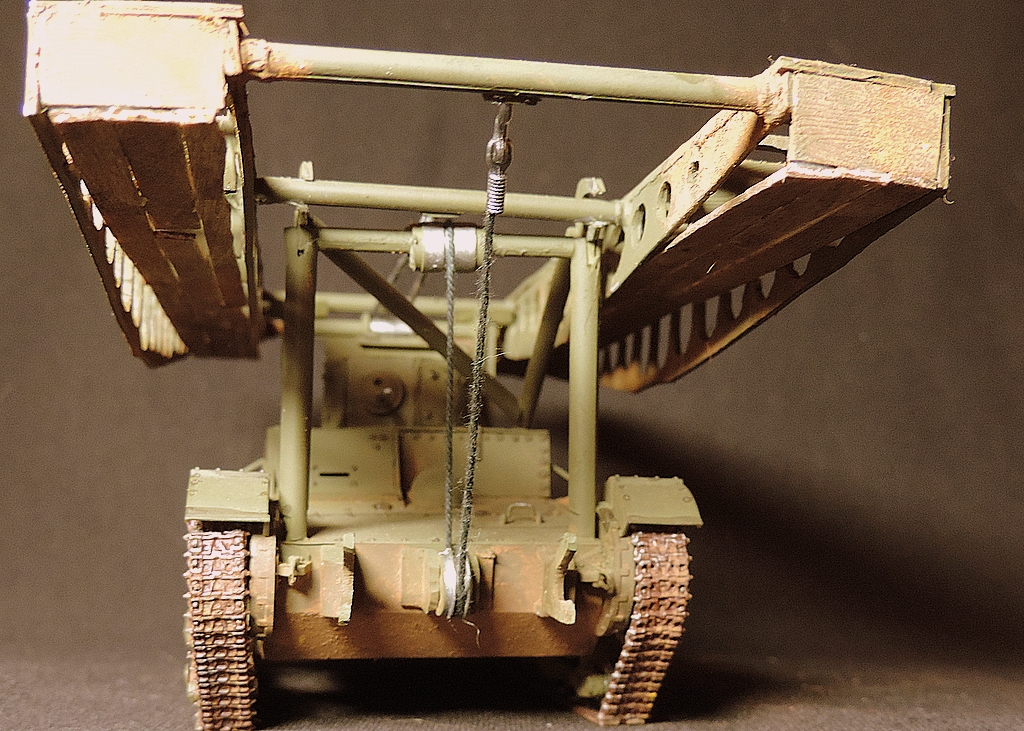

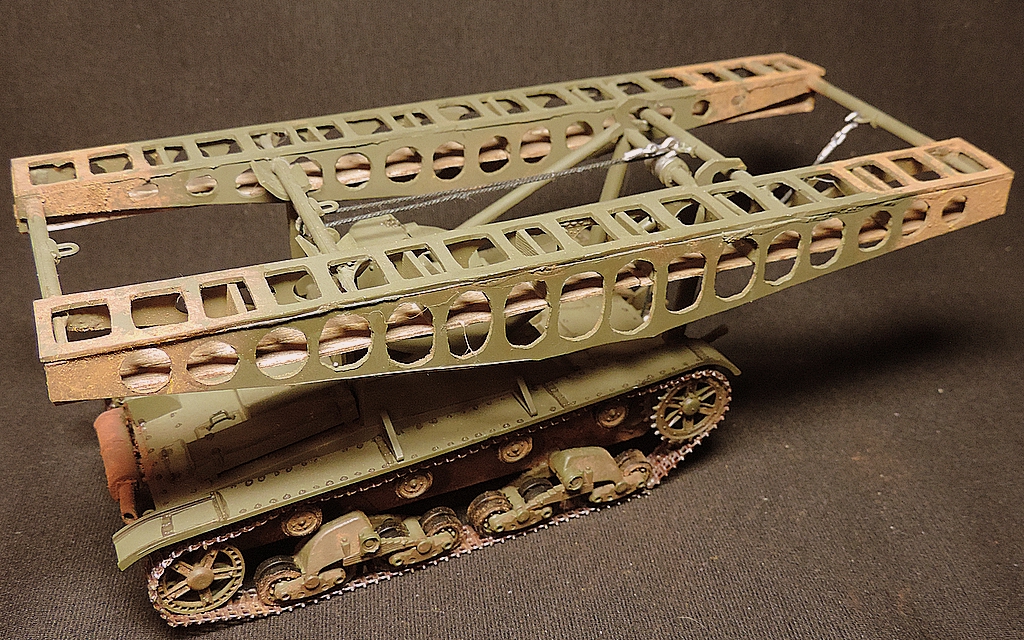

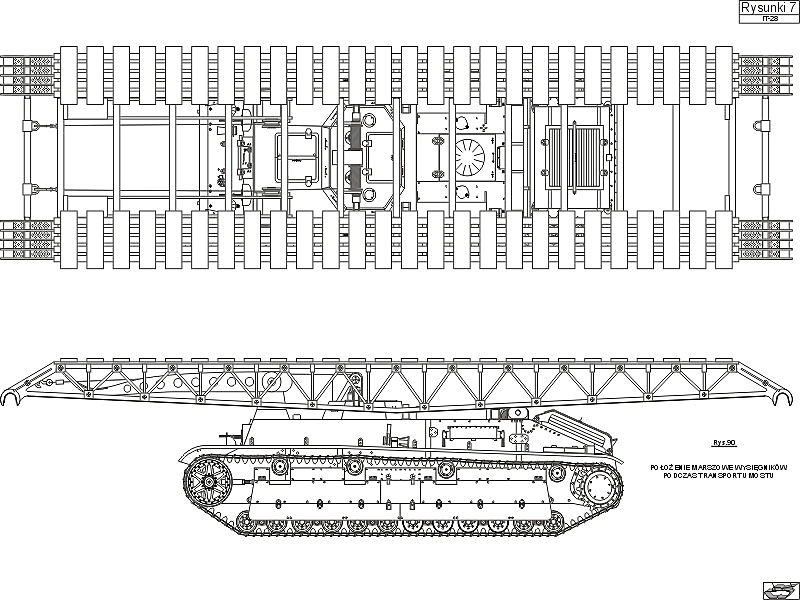

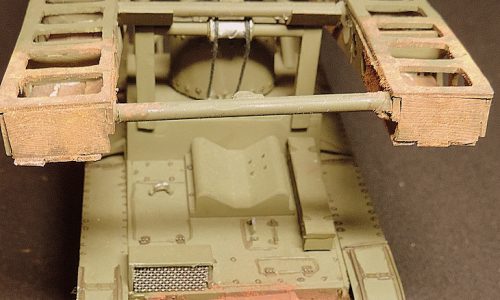

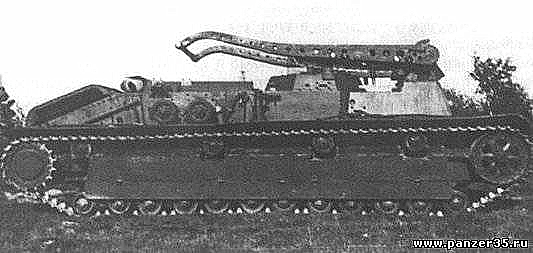

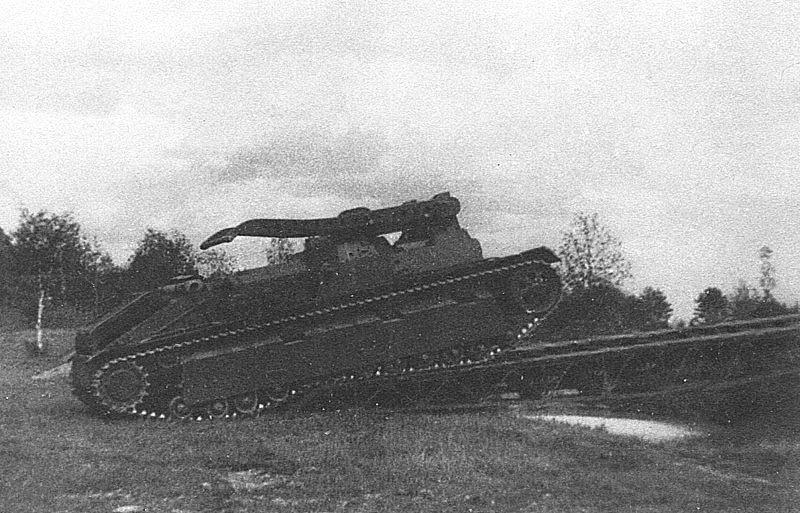

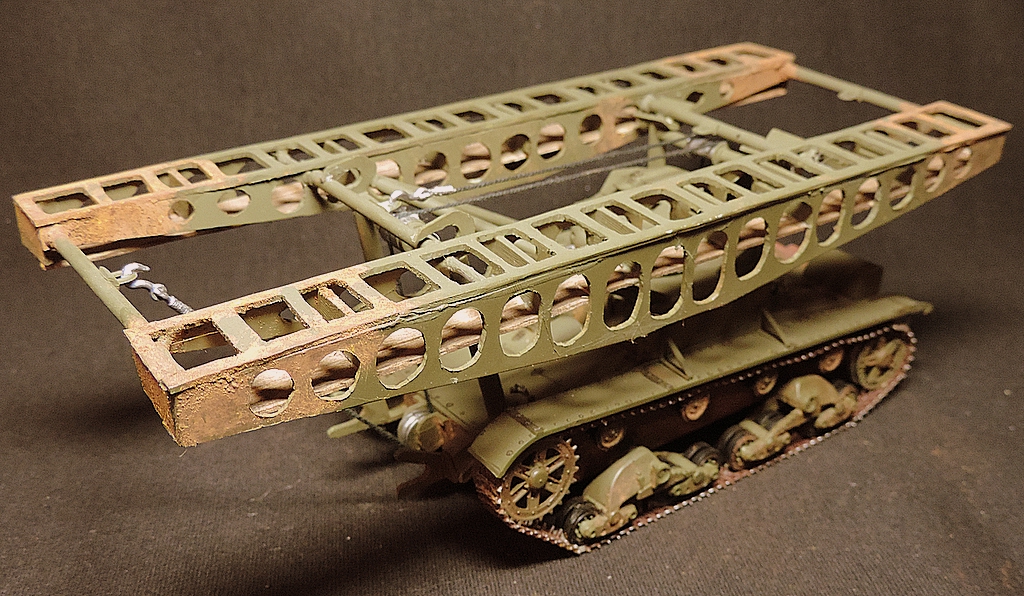

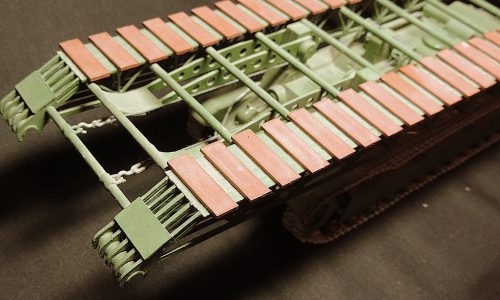

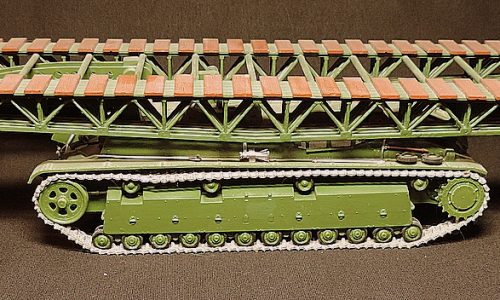

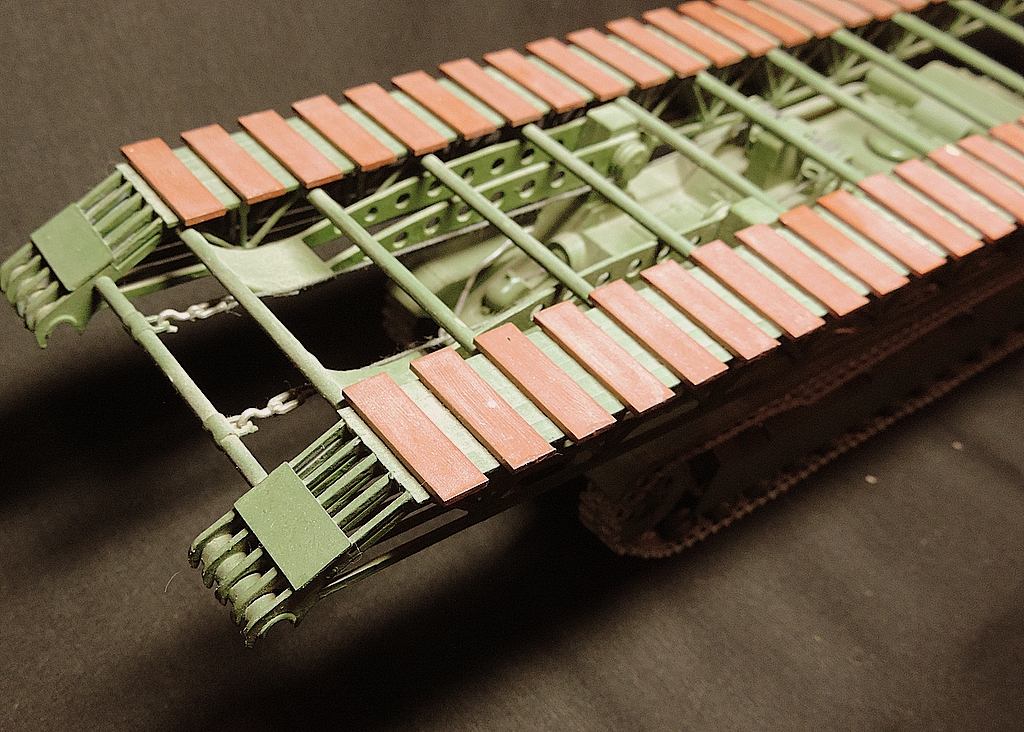

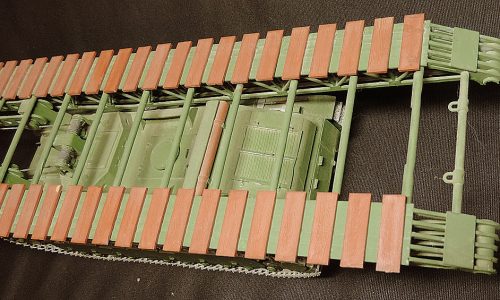

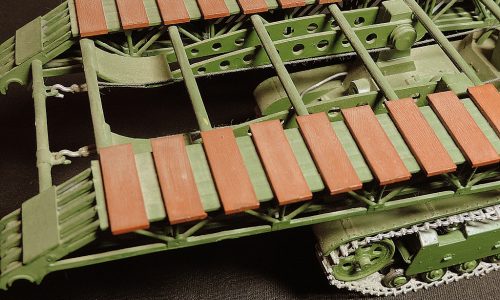

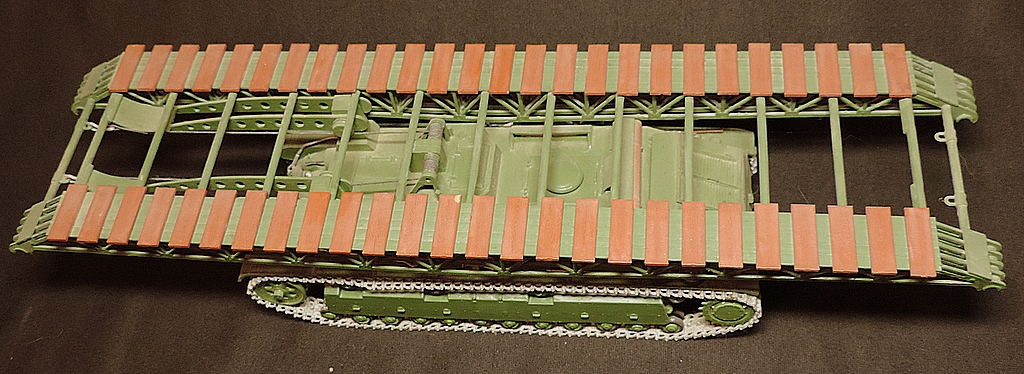

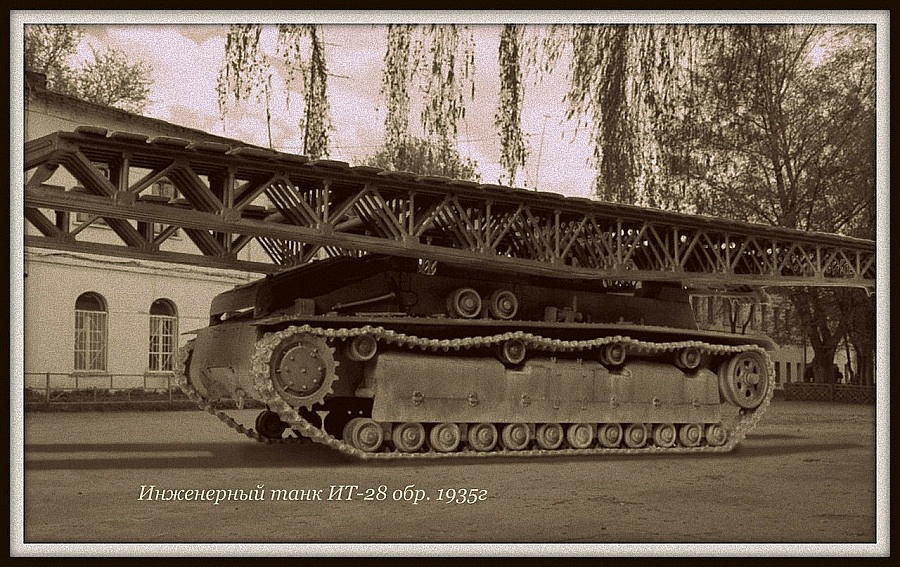

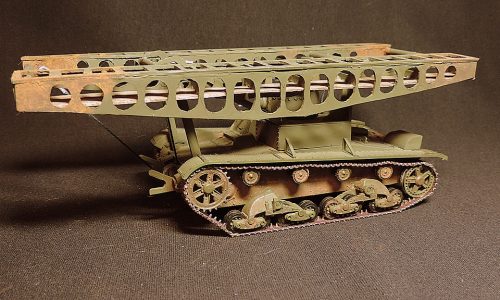

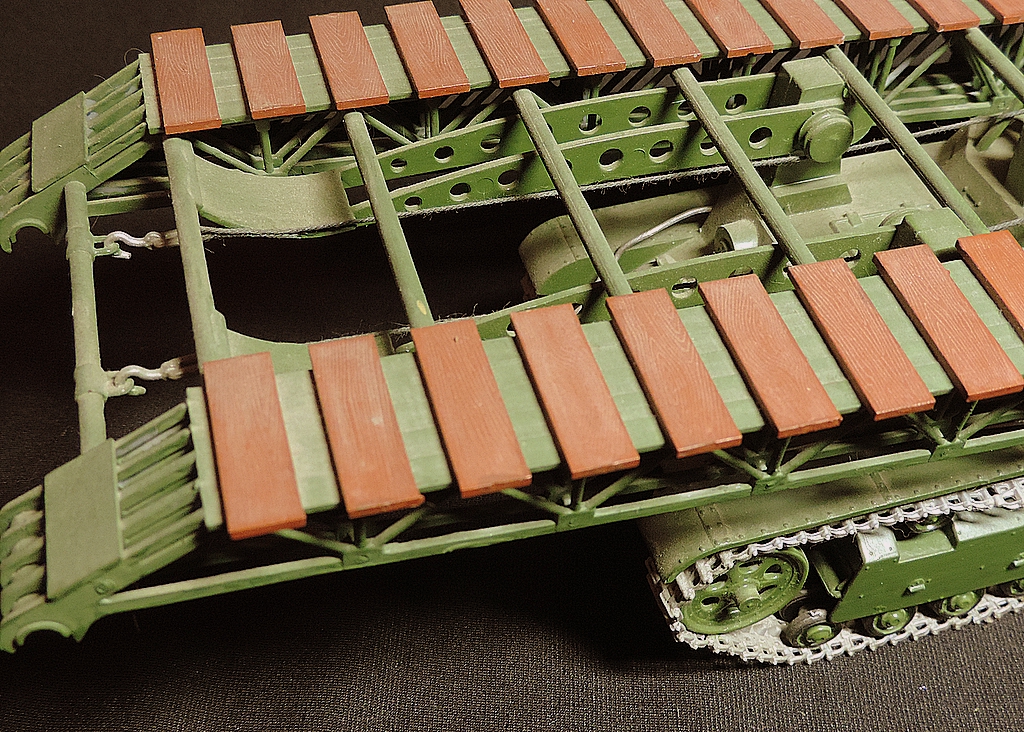

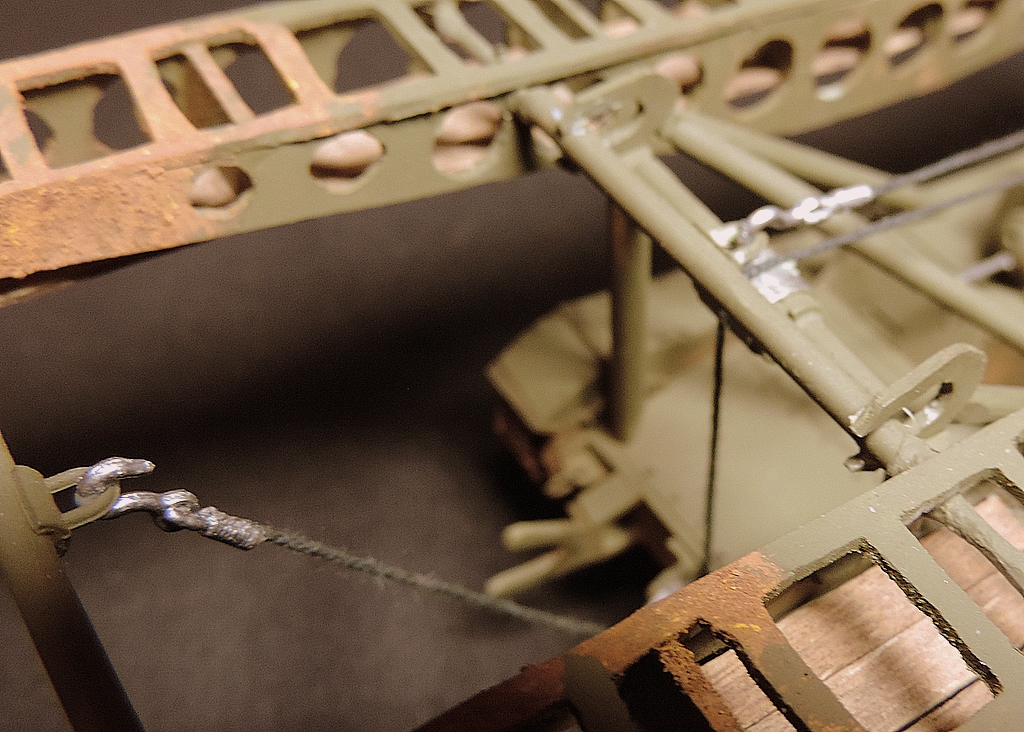

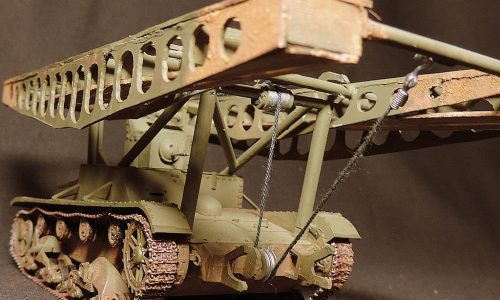

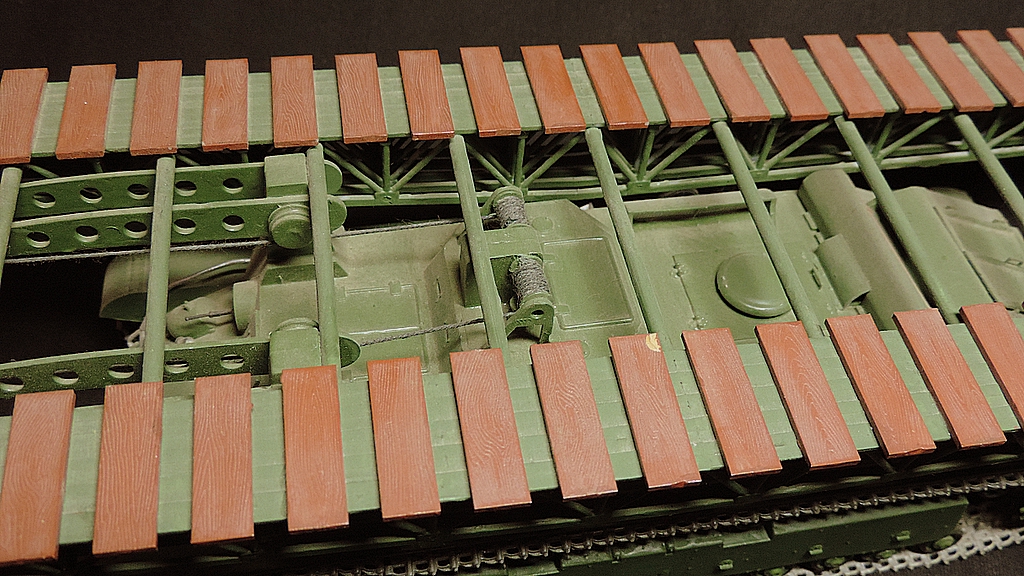

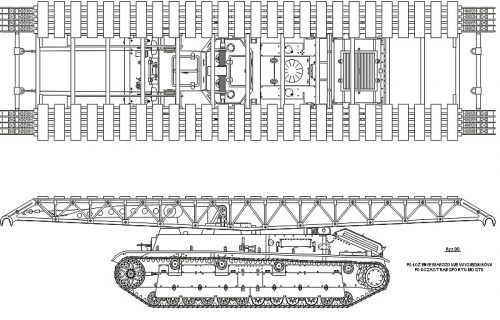

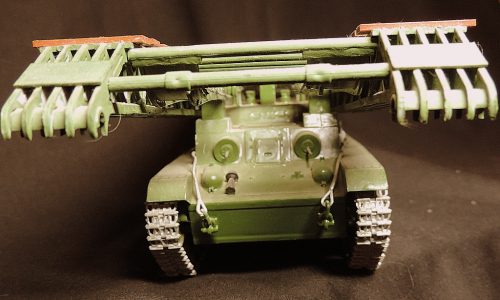

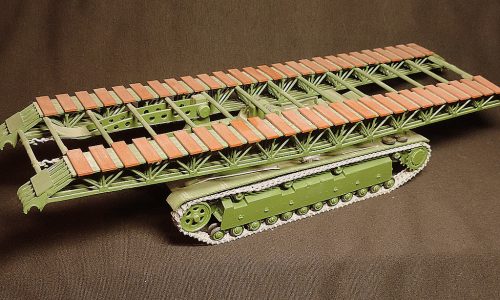

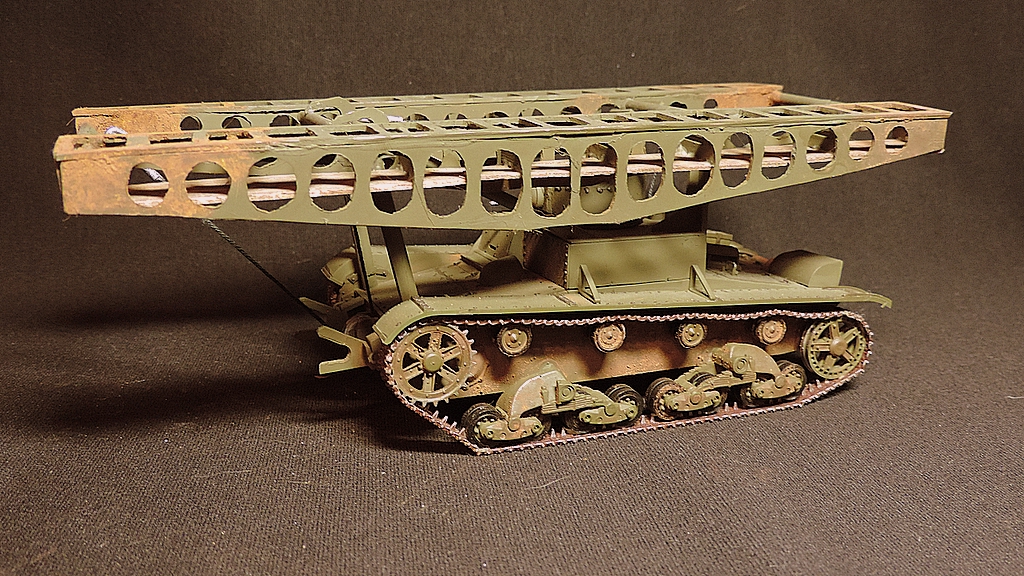

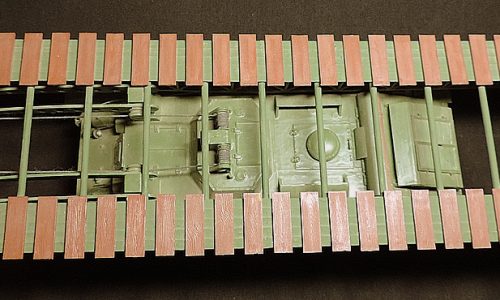

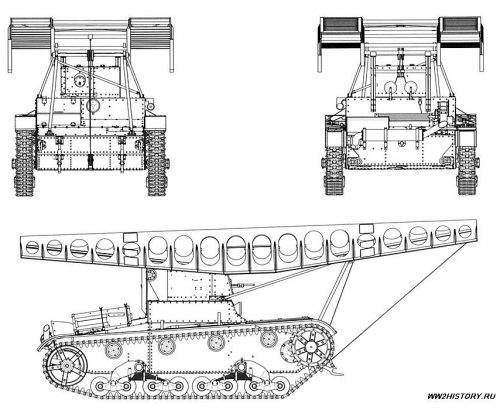

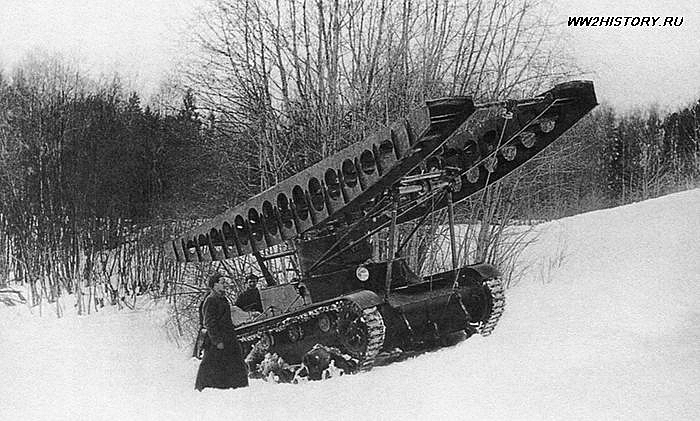

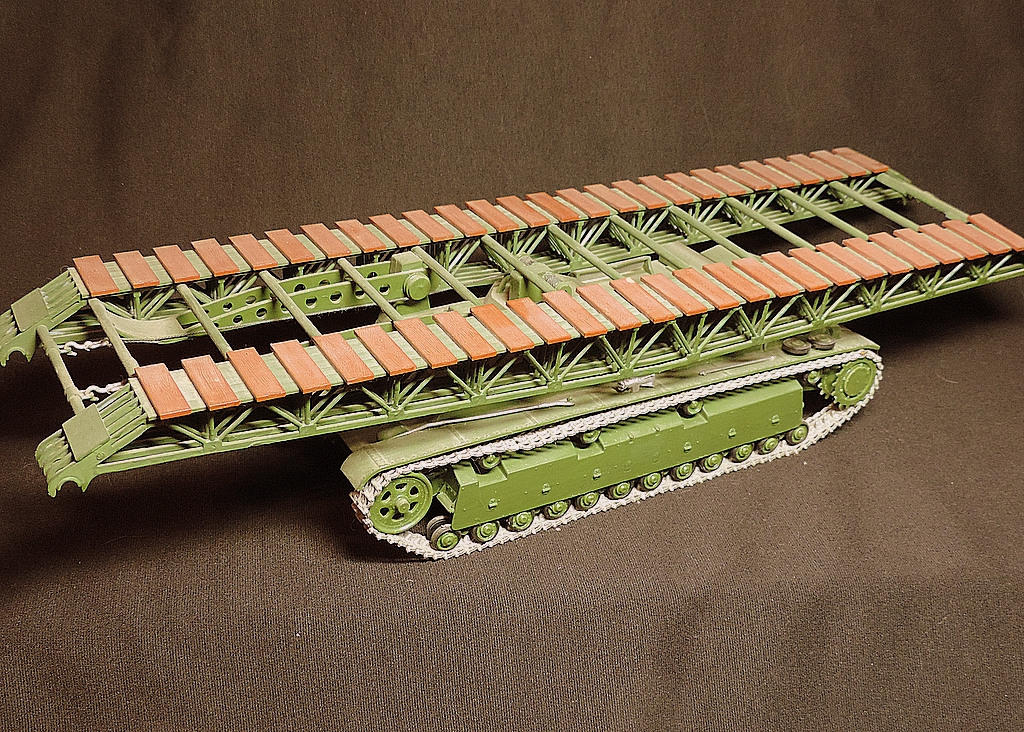

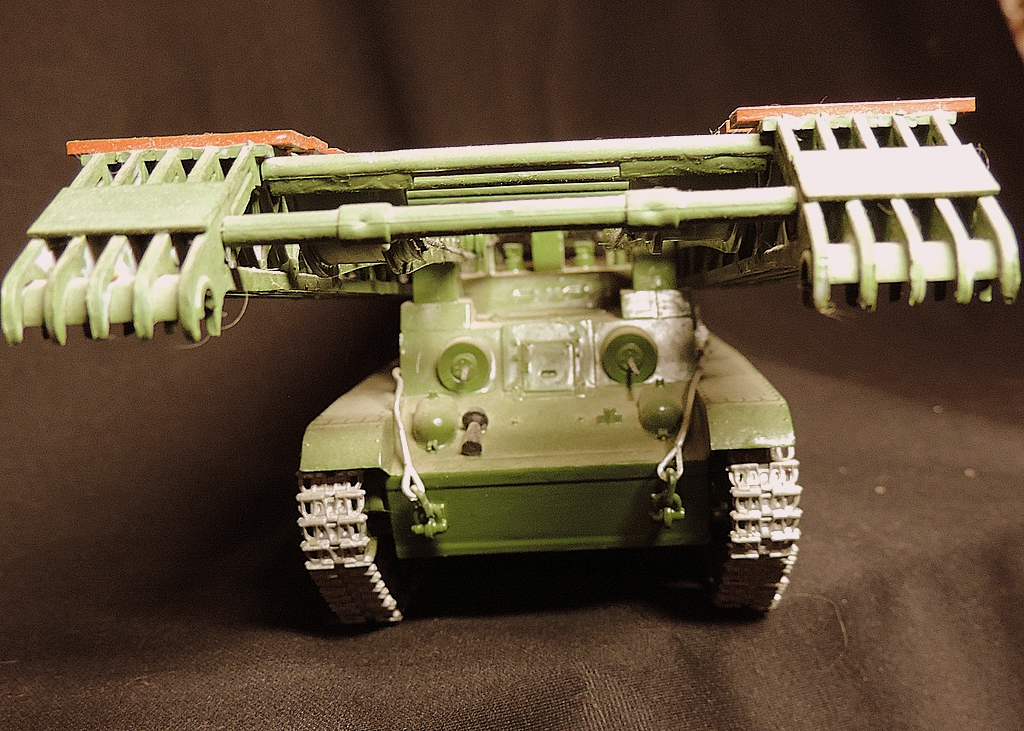

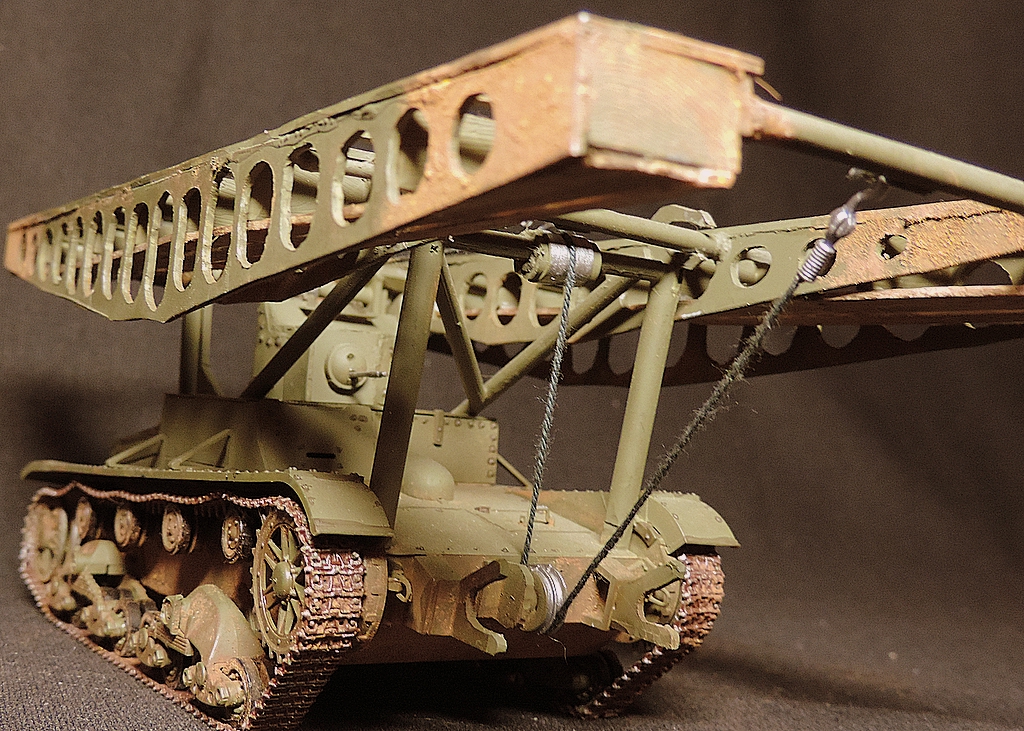

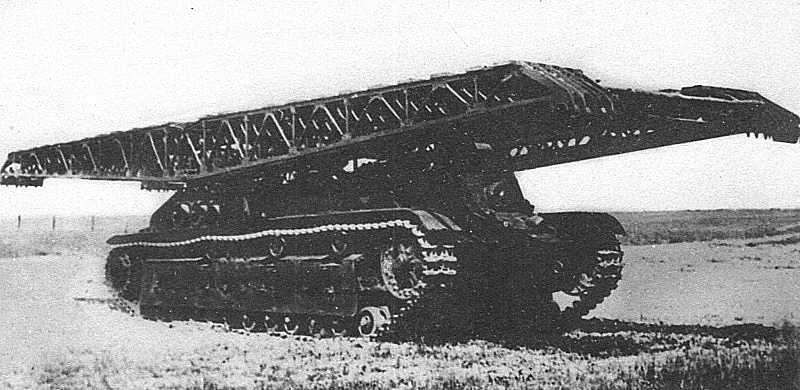

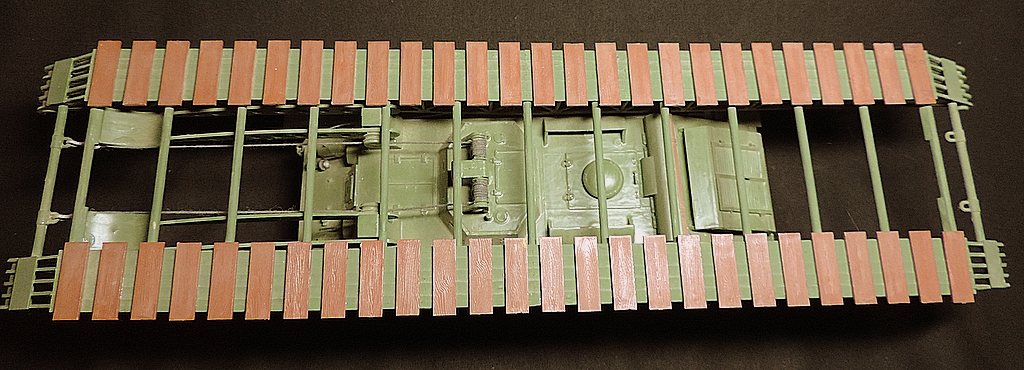

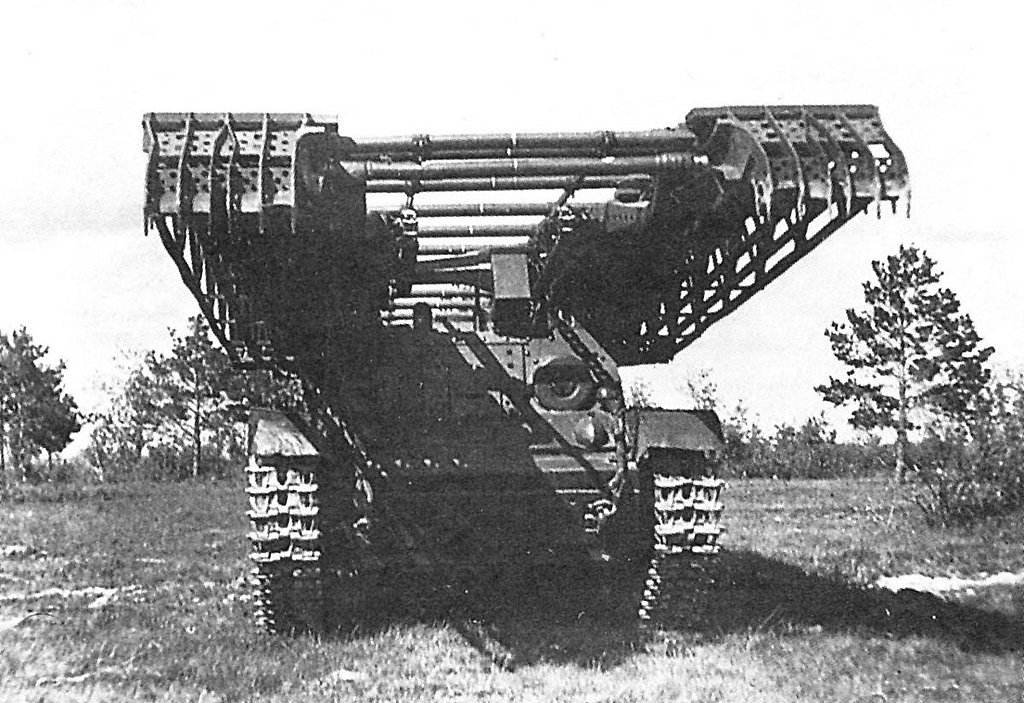

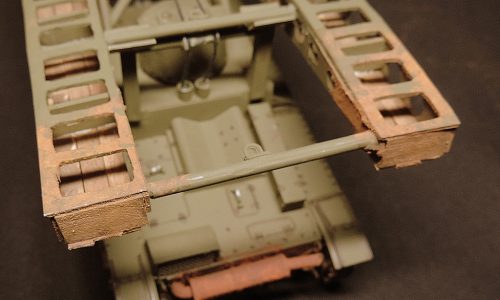

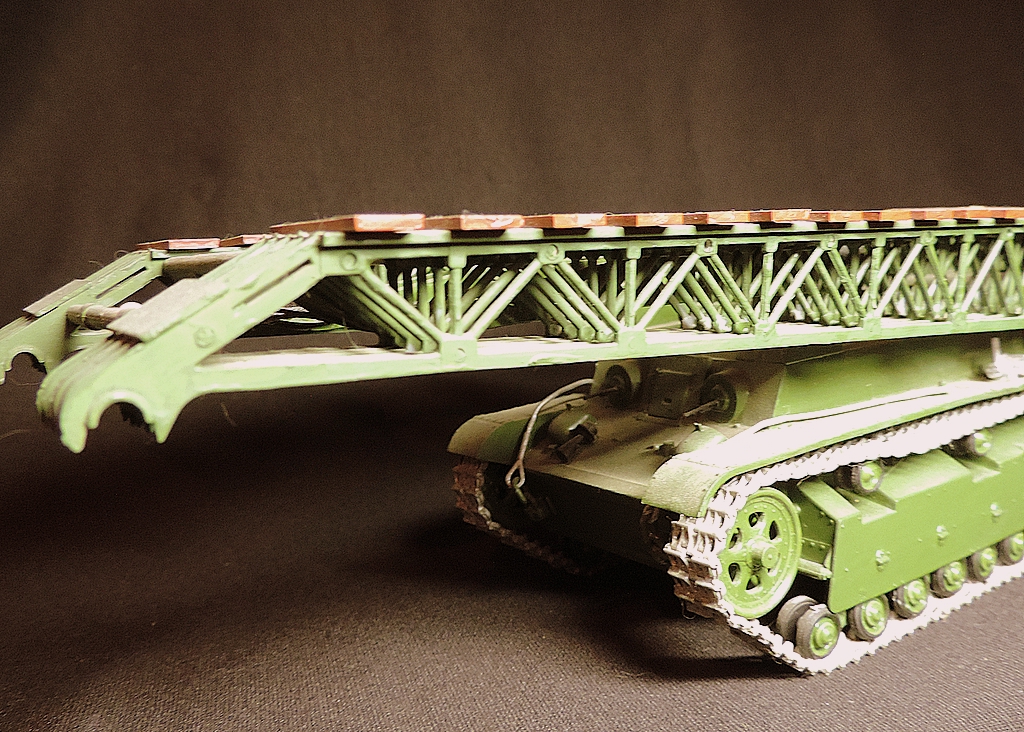

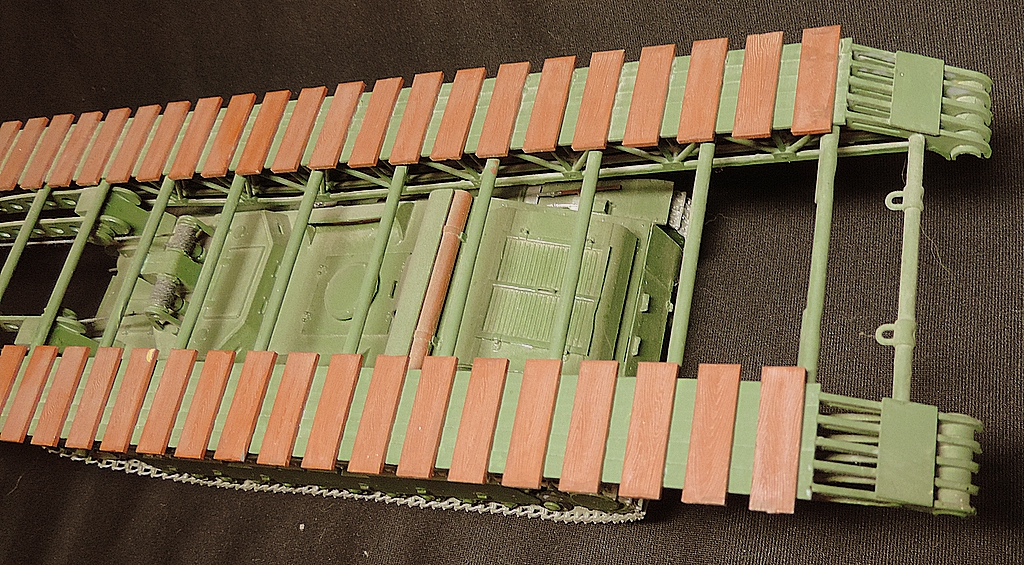

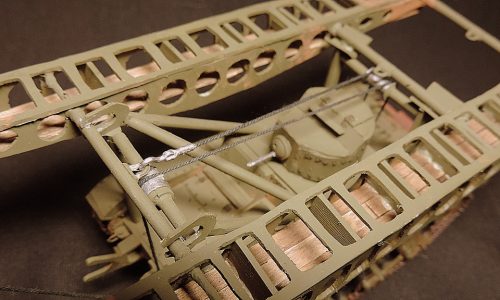

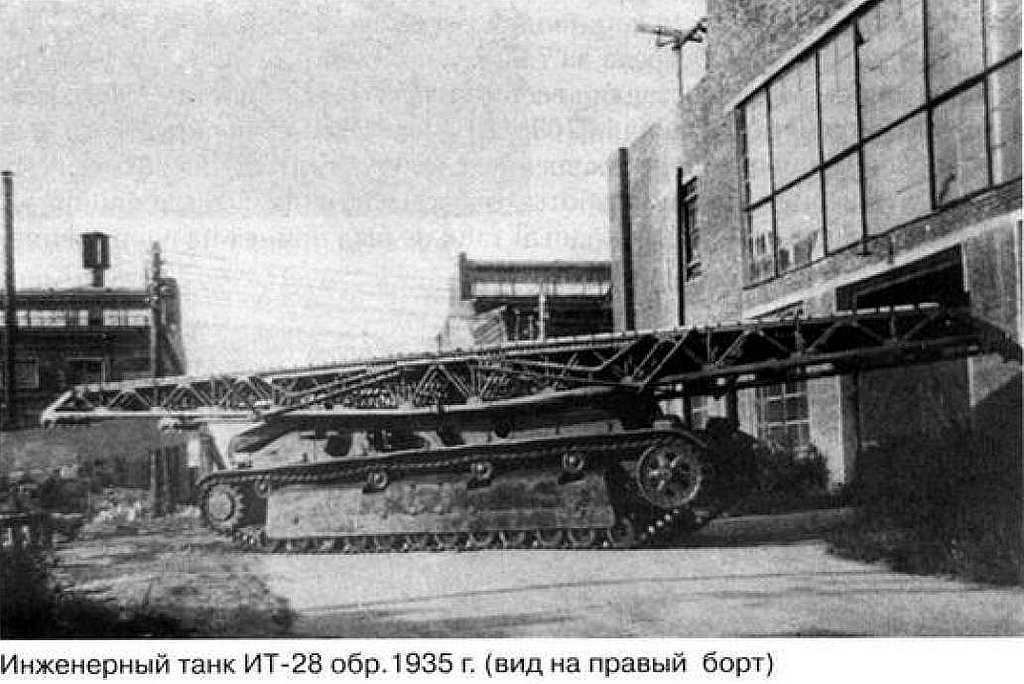

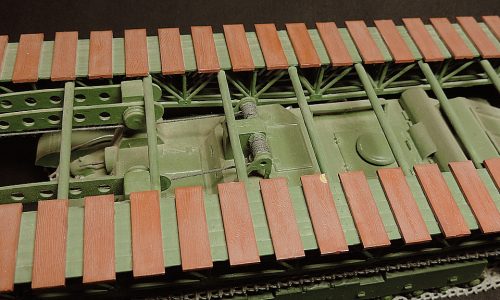

ДекИТ-28
Создавался с 1939 года в КБ Кировского завода. Изначально должен был применяться в советско-финской войне. Мостовой танк ИТ-28 был разработан в 1940 году на Кировском заводе в Ленинграде. Танк был предназначен для преодоления препятствий бронетанковыми и механизированными подразделениями. Танк был спроектирован на базе серийного Т-28. В лобовой стенке брони были размещены два пулемета ДТ в стандартных шаровых установках. Вместо главной башни устанавливалась восьмигранная надстройка толщиной брони 30-50 мм и наклоном стенок 8-25 градусов. Для наведения моста танк был оборудован специальным механизмом отбора мощности от двигателя, передачей и механизмами управления.
Металлический мост длиной 13.3 м и шириной 3.5 м обеспечивал грузоподъемность 50 тонн. Он мог укладываться поверх препятствий шириной до 12.5 м. Экипаж мог разложить мост в течение 3 минут и собрать его обратно за 5. Танк обеспечивал проход по мосту как средних танков Т-28 и Т-34, так и тяжелых Т-35.
Корпус танка изготавливался методом сварки, снаружи места сварки дополнительно укреплялись уголками. На дне размещалось восемь люков доступа к механизмам и пробкам для слива масла из двигателя и коробок передач.
Отсек управления размещался в центральной части машины. Водитель занимал своё место через люк в крыше машины, а за дорогой следил через наблюдательную щель в открываемом лобовом люке. В боевом отделении размещались остальные члены экипажа — два стрелка, командир машины и оператор моста.
Испытания танка в июне 1940 года подтвердили его боевые характеристики, однако достоверные данные о серийном производстве и боевом использовании этих машин отсутствуют. На сегодняшний день не сохранилось ни одного экземпляра ИТ-28.
| Параметр | Значение |
| Боевая масса, т. | 29,3 |
| Экипаж, чел. | 6 |
| Длина корпуса, мм. | 7730 |
| Длина моста, мм. | 12500 |
| Ширина, мм. | 2870 |
| Высота, мм. | 2625 |
| Броня (Лоб корпуса), мм. | 30 |
| Броня (Борт), мм. | 20 |
| Броня (Корма), мм. | 18 |
| Броня (Крыша, днище), мм. | 15 |
| Вооружение | два 7,62-мм пулемета |
| Боекомплект | 28 снарядов 2016 патронов 7,62-мм |
| Мощность двигателя, л.с. | 450 |
| Максимальная скорость по шоссе, км/ч. | 25 |
| Запас хода по шоссе, км. | 180 |
| Препятствия | Подъем — 32° Ширина рва — 3,5 м Глубина брода — 1,0 м Высота стенки — 1,0 м. |

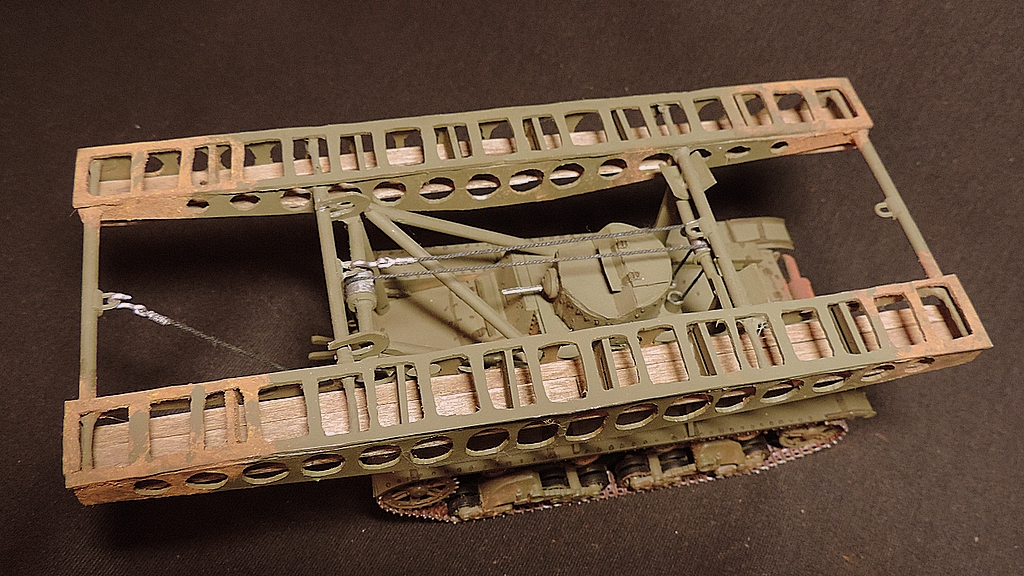

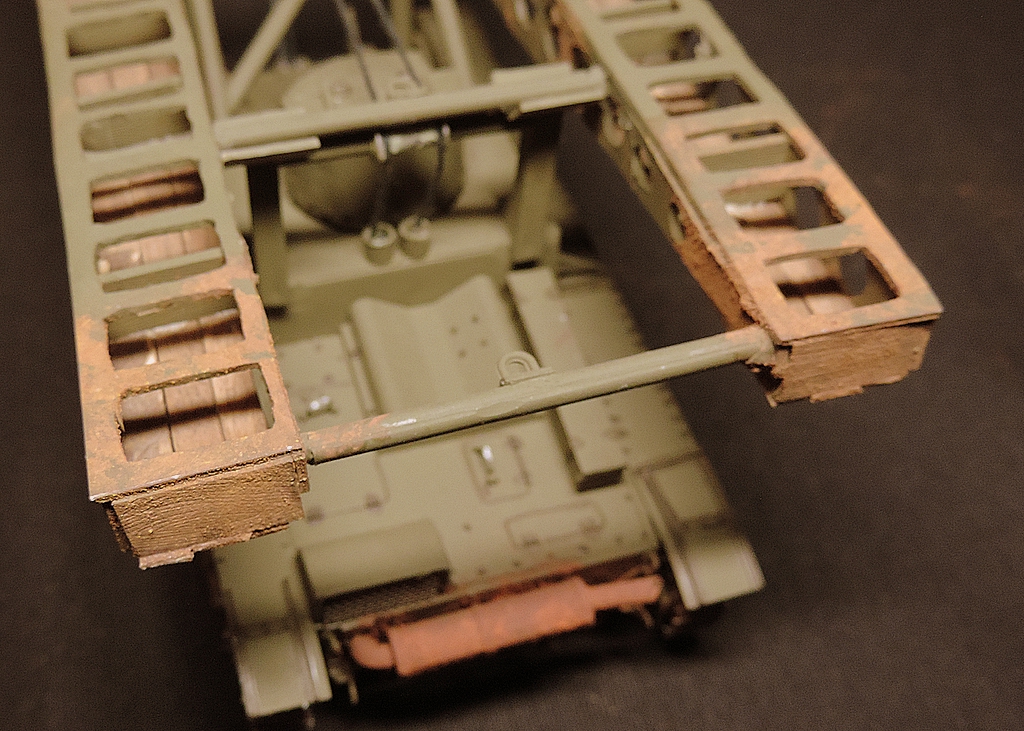

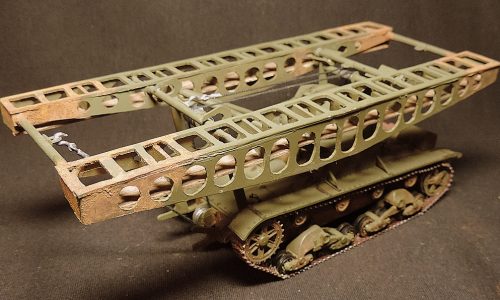

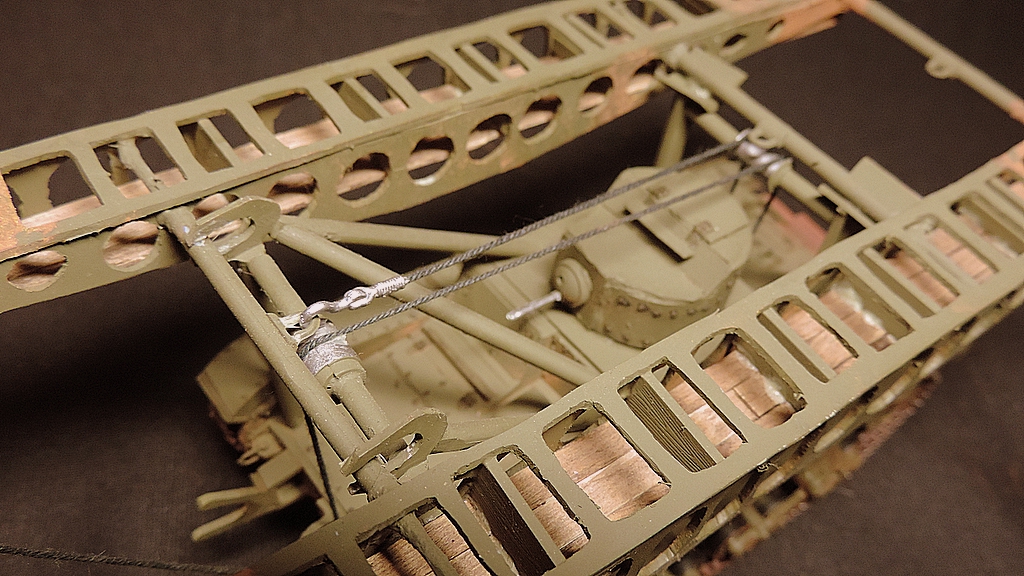

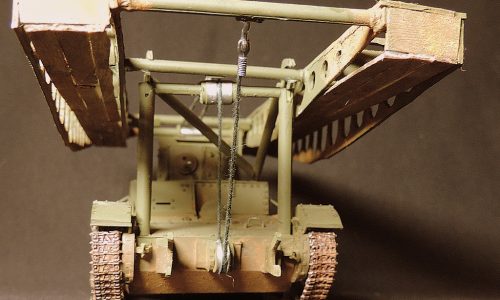

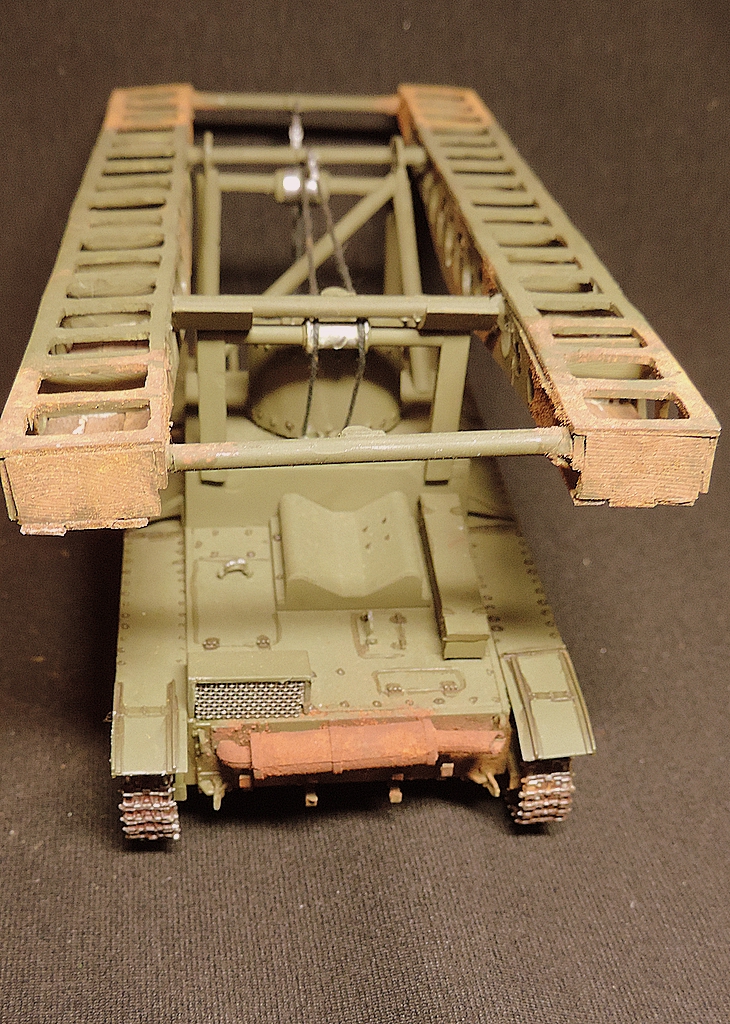

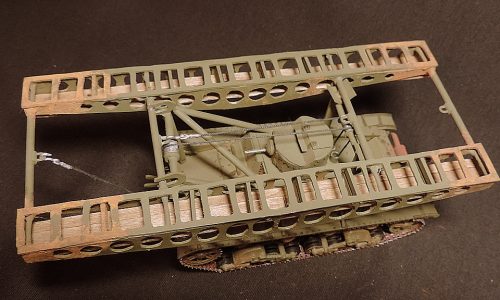

Для создания можель понадобилось:
Alanger ИT-28 Engineering Tank-bridgelayer
Рубка — листовой пластик 0,5 мм
краска — эмаль «Звезда»
