Ноя7.5-sm противотанковая пушка Pak-40
Pak-40 в армии Германии
Pak-40 в Красной Армии
Pak в переводе дословно означает «противотанковая пушка» (нем. Panzerabwehrkanone) и является стандартным сокращением для всех немецких орудий этого класса. Индекс «40» соответствует году постройки первого опытного образца. К 1939 году слухи о советских танках следующего поколения достигли германского командования. И хотя новые 50-мм Pak-38 еще не поступили в войска, в генштабе понимали, что необходимо более мощное орудие, и концерну «Рейнметалл-Борцир» было поручено разработать проект нового орудия. Учитывая дефицит времени, концерн просто масштабировал Pak 38 до калибра 75 мм с длиной ствола стала L/46. Новая 75–мм пушка Pak 40, была готова в 1940 году, но на фронте появилась, только в конце 1941 года.
По сравнению с уже принятой на вооружение вермахта 37-мм противотанковой пушкой, Pak 40 получилась тяжёлой и не столь мобильной, требуя для транспортировки специализированного артиллерийского тягача, особенно на грунтах со слабой несущей способностью. Она не вписывалась в концепцию «блицкрига», и поэтому заказа на серийное производство в 1940 году не последовало. С другой стороны, бои во Франции с танками союзников S-35, B-1bis и «Матильда», которые имели противоснарядное бронирование, продемонстрировали необходимость орудия с характеристиками Pak 40. Однако в последующих кампаниях вермахта в Югославии и на Крите целей, для которых могла бы понадобиться Pak 40, не нашлось, и вопрос об организации её серийного выпуска был отложен на будущее.
Внешне, Pak 40 напоминала свою предшественницу, но кроме увеличенных в масштабе основных размеров, было множество других отличий. Хотя конструкция пушки осталась без изменений, учитывая прогнозируемый дефицит легких сплавов (специальные легкие сплавы были разработаны с учетом требования Люфтваффе), пушка была в основном выполнена из стали, за счет чего была значительно тяжелее Pak 38. Для ускорения производства, щит состоял из плоских, а не криволинейных пластин. Были и другие технологически ориентированные упрощения, в том числе, исключение колес под сошниками для облегчения маневра станиной орудия. В результате получилась отличная пушка, способная справиться практически с любым из существующих танков.
Планировалось, что Pak 40 будет выпускаться до 1945 года. Ее модифицировали в танковую пушку, но конструкция самой Pak 40 осталась практически неизменной.
Тем не менее, Pak 40 была наиболее ценной как противотанковая пушка. Она стреляла самыми разными снарядами: от цельного бронебойного до АР40 с вольфрамовым сердечником; имелись и мощные фугасные и кумулятивные снаряды. На дистанции 2 км снаряд АР40 пробивал броневую плиту толщиной до 98 мм, а на дистaнции 500 м — до 154 мм.
Как стандартная пушка Вермахта в своем классе, Pak 40 заменила прежние 37-мм и 50-мм орудия в специальных противотанковых подразделениях пехотных батальонов и бригад. Данная пушка использовалась в рядах немецкиx воинских частях вплоть до окончания Второй мировой войны. Германская тактика борьбы с танками заключалась в таком распределение Pak 40 в войсках и закрытии брешей, вызванных нехваткой более тяжелых 88–мм орудий.
Всего в нацистской Германии выпустили 23 303 буксируемых орудий Pak 40 и ещё около 2600 стволов смонтировали на различных самоходных лафетах (например, Marder II). Это было самое массовое орудие, выпускаемое на территории рейха. Стоимость одного орудия составляла 12 000 рейхсмарок.
В 1942 году началось постепенное перевооружение всех частей противотанковой артиллерии вермахта на Pak 40, которое окончательно завершилось к началу 1943 года. Рапорты из советских танковых войск начала 1943 года подчёркивают, что основным калибром немецкой противотанковой артиллерии является 75 мм, а процент поражений меньшими калибрами таков, что его можно не принимать во внимание. Все попадания калибра 75 мм в Т-34 были признаны опасными. Таким образом, Pak 40 положила конец доминированию Т-34 на поле боя.
Орудие в 1942—1945 гг. было эффективным средством против любого воевавшего среднего танка союзников, поэтому его производство продолжалось до самого конца Второй мировой войны. Надёжную защиту от его огня удалось реализовать только в танках ИС-2.
Первый армейский опыт эксплуатации 7,5 cm Pak 40 сводился к следующему: на огневые позиции пушка должна транспортироваться тягачом, перекатывание вручную возможно только на расстояние в десяток метров; точность пушки по подвижным целям высокая. Из недостатков, прежде всего, отмечали то, что механизм наводки пушки в достаточной мере в грязи и пыли. При засорении зубчатых передач, последние быстро ломаются. Автоматическое выбрасывание гильзы, не всегда работало. Пушка 7,5 cm Pak 40 обладает сравнительно высоким силуэтом, что затрудняет маскировку и представляет заметную мишень. Верхний щит орудия, состоявший из двух листов брони, предоставлял расчету хорошую защиту.
Советские артиллеристы по достоинству оценили возможности 7,5 cm Pak. 40. Немецкое 75-мм орудие могло уверенно бороться со средними и тяжелыми танками на дальности до 1 км. Советская 76,2-мм пушка ЗиС-3 имела возможность поразить бронебойным снарядом 80-мм бортовую броню «Тигра» на дистанции менее 300 м. В то же время Pak. 40 при выстреле сильнее «зарывалось» сошниками в грунт, в результате чего сильно проигрывало ЗиС-3 в возможности быстро сменить позицию или перенести огонь. Трофейные орудия 7,5 cm Pak. 40 в РККА рассматривались как противотанковый резерв и активно применялись для борьбы с вражеской бронетехникой. Как и в случае с 5 cm Pak. 38, 75-мм противотанковые орудия направлялись для комплектования отдельных истребительно-противотанковых дивизионов или использовались как средство усиления частей, вооруженных артиллерийскими орудиями отечественного производства.
7
Ноя5,0-sm противотанковая пушка Pak-38
Pak-38 в армии Германии
Pak-38 в Красной Армии
Вермахт достаточно быстро осознал слабость своей 37-мм противотанковой пушки перед уже появляющимися танками противоснарядного бронирования. С 1935 года компания «Рейнметалл-Борзиг» разрабатывала более мощную противотанковую пушку калибра 50 мм. Первые пушки были представлены на испытания в 1936 году. Управление вооружений сухопутных войск потребовало увеличить одновременно бронепробиваемость и устойчивость орудия при стрельбе. Улучшенное орудие «5 cm K.u.t.» было готово к 1939 году и принято на вооружение под обозначением Pak 38 (5 cm Panzerabwehrkanone 38).
Ствол-моноблок соединялся с казенником муфтой, на дульную часть ствола крепился дульный тормоз. Горизонтальный полуавтоматический клиновый затвор обеспечивал скорострельность до 14 выстр/мин, лафет с раздвижными станинами – угол горизонтального обстрела 60-65°, боевой ход с торсионными рессорами и колесами со сплошными дисками и шинами из литой резины – возможность буксировки со скоростью до 40 км/ч. При разведении станин подрессоривание автоматически отключалось (что способствовало устойчивости орудия), при сведении – включалось. Так ускорялись занятие и смена огневой позиции. Противооткатные устройства, собранные в люльке под стволом, включали гидравлический тормоз отката и гидропневматический накатник. Подъемный и поворотный механизмы – секторного типа. Гидравлический уравновешивающий механизм установлен на лафете справа. Использование в конструкции лафета трубчатых станин и легких сплавов позволило снизить массу пушки. Бронещит разнесенной конструкции прикрывал расчет спереди и частично с боков.
Орудие получило оптический прицел типа ZF 3 х 8. Дальность прямого выстрела бронебойным снарядом по цели высотой 2 м достигала 930 м, что, вместе с небольшой высотой линии огня и устойчивостью орудия, обеспечивало меткость стрельбы по танкам до предельной дальности 1000 м. 50-мм Pak 38 нарушила принцип «два-три артиллериста перекатывают пушку вручную». Для перекатывания пушки по полю боя силами расчета из семи человек пришлось вводить специальное приспособление в виде одноколесного «передка» с поворотным колесом. Такую трехколесную повозку расчет мог перекатывать стволом вперед. Низкий профиль орудия облегчал его маскировку на позиции.
На момент своего появления 50-мм немецкое противотанковое орудие обладало очень неплохими характеристиками бронепробиваемости, но для такого калибра стала слишком тяжелая. Масса в боевом положении составляла 930 кг (гораздо более мощная советская 57-мм ЗиС-2 в боевом положении весила 1040 кг).
Pak 38 стали поступать в войска в июле 1940 года. Поставлялись они в истребительно-противотанковые дивизионы пехотных, моторизованных, танковых, горно-пехотной дивизий, где постепенно заменяли 37-мм пушки. К 1 июля 1941 года было изготовлено 1047 орудий, хотя в войсках было только около 800. В результате боевое применение этих пушек началось вместе с вторжением Германии в СССР. До прекращения производства осенью 1943 года было произведено 9568 единиц.
При стрельбе бронебойными снарядами пушка с большой вероятностью пробивала бортовую броню среднего танка Т-34 с 500 м. Лобовая броня основного советского танка пробивалась с 300 м. Для подкалиберных 50-мм снарядов средний советский танк Т-34 был уязвим на дистанции до 700 м, но в связи с дефицитом вольфрама, выстрелы с подкалиберными снарядами после 1942 года стали редко встречаться в боекомплекте немецких противотанковых пушек.
Впервые значимое количество орудий 5 cm Pak. 38 с запасом снарядов наши войска захватили под Москвой. Ещё больше 50-мм противотанковых пушек оказалось в числе трофеев после разгрома немцев под Сталинградом.
В 1943 году трофейные 50-мм пушки 5 cm Pak. 38 прочно обосновались в советской противотанковой артиллерии. Они поступали на вооружение отдельных противотанковых дивизионов и использовались совместно с отечественными 45, 57 и 76,2-мм орудиями.
После захвата Красной Армией стратегической инициативы и перехода к масштабным наступательным операциям, наши войска получили много немецких противотанковых пушек. Трофейные 50-мм орудия оказывали огневую поддержку советской пехоте и прикрывали танкоопасные направления до последних дней войны.
25
Июн152-мм гаубица Д-1
152-мм гаубицу Д-1 часто называют гаубицей образца 1943 года, так как именно в этом году она была принята на вооружение Красной Армией. Разработанная в спешном порядке в военные годы плодотворным конструкторским бюро под руководством Петрова. гаубица Д-1.
Двухстанинный лафет, щит и противооткатный механизм 122-мм гаубицы М-30 были объединены со стволом 152-мм гаубицы М-10 (образца 1938 года), что позволило использовать семейство боеприпасов М-10 с изменяемой мощностью метательного заряда. В тех местах, где это оказалось необходимым, шасси М-30 было усилено, чтобы выдержать дополнительную нагрузку. В результате получилась гаубица весьма удачной конструкции, почти на 1000 кг легче излишне тяжелой 152-мм гаубицы М-10, которую Д-1 сменила на нескольких артиллерийских заводах. Более легкая Д-1 проще в обращении, однако она сохранила ту же максимальную дальность выстрела (12 400 метров) и пробивную силу, что и ее прообраз. Более того, Д-1 получилась настолько успешной, что до сих пор состоит на вооружении армий стран СНГ и государств — бывших членов Варшавского пакта, хотя в основном используется преимущественно в учебных целях и находится в резерве, а также широко применяется в других странах, в том числе в Китае (выпускающем практически полностью идентичную модификацию 152-мм Тип 54). Ираке, Кубе и Египте (среди прочих).
Гаубицы Д-1 активно использовались на завершающем этапе войны, в 1944—1945 годах. Орудие использовалось для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, для контрбатарейной борьбы и уничтожения важных объектов во вражеском ближнем тылу. Для поражения танков и самоходок противника при самообороне с успехом использовался бетонобойный снаряд. У артиллеристов Д-1 снискала себе репутацию надёжного и точного при стрельбе орудия.
Тактико-технические характеристики гаубицы Д-1
| Параметр | Значение |
| Масса пушки в боевом положении, кг | 3600 |
| Калибр ствола, мм | 152 |
| Длина ствола, мм/калибров | 4207 / 23 |
| Начальная скорость снаряда, м/сек | 508 |
| Длина, мм | 7558 |
| Ширина, мм | 1994 |
| Высота, мм | 1820 |
| Максимальная дальность стрельбы, м | 13700 |
| Скорострельность, выстрел/мин | 3-4 |
| Максимальная скорость буксировки, км./ч. | 40 |
| Горизонтальная наводка, град. | 35 |
| Вертикальная наводка, град. | 0т -3 до +63,3 |
| Расчет, чел. | 10 |
| Всего выпущено, шт. | 2827 |
Для создания конверсии понадобилось:
3510 Звезда 1/35 Советская 122-мм гаубица М-30 (лафет, щит, подъемный механизм)
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
18
Июн152-мм гаубица-пушка МЛ-20 «Затишье перед бурей»
Классические полевые гаубицы с коротким стволом были более мощными орудиями. В этом они превосходили МЛ-20. А классические дальнобойные длинноствольные пушки особой мощности превосходили МЛ-20 в дальности стрельбы. Теоретически получается, что новая система уступает обеим системам. На практике МЛ-20 находится как бы в нише между полевыми гаубицами и дальнобойными пушками особой мощности. И рассматривать этот факт необходимо с совершенно другой позиции.
В противостоянии с гаубицами эта система обладает несомненным преимуществом — дальностью стрельбы. А значит, в реальном бою способна наносить удары по гаубичным батареям противника без возможности ответного огня. Прекрасное контрбатарейное орудие! Сложнее с пушками особой мощности. Тут, при такой же тактике ведения боя, как против гаубиц, система явно проиграет. Но МЛ-20 более легкая и мобильная. А, следовательно, способна менять позиции гораздо быстрее, чем тяжелые орудия особой мощности.
При всех достоинствам, МЛ-20 имеем массу более 7 тонн. Но этот недостаток совершенно не существенный в виду того, что система проектировалась не для полкового или дивизионного звена. Это было корпусное орудие. Более того, МЛ-20 стало дуплексом со 122-мм пушкой А-19. Отличительной особенностью МЛ-20 является уникальное сочетание различных углов возвышения и начальных скоростей снаряда, которые задаются выбором одного из тринадцати метательных зарядов. В результате орудие могло использоваться и как гаубица, стреляющая по навесной траектории с относительно небольшой скоростью снаряда, и как пушка — по настильной траектории с высокой скоростью снаряда. Орудие оснащалось как телескопическим прицелом для стрельбы прямой наводкой, так и артиллерийской панорамой для стрельбы с закрытых позиций.
Для транспортировки МЛ-20 использовались тяжёлые гусеничные артиллерийские тягачи «Ворошиловец» и «Коминтерн», которые выпускались Харьковским паровозостроительным заводом. Трактор «Сталинец» тоже тащил вполне себе успешно. Время переводи из транспортного положения в боевое составляло 8-10 минут.
Впервые МЛ-20 была применена в ходе боев на реке Халхин-Гол. Орудие активно использовалось в советско-финской войне, где оно успешно применялось для разрушения ДОТов и ДЗОТов на линии Маннергейма. МЛ-20 участвовала во всех крупных операциях Великой Отечественной войны, сыграла важную роль в Курской битве, оказавшись одним из немногих орудий, способных эффективно бороться с новыми хорошо бронированными немецкими танками и САУ. Опыт фронтового применения МЛ-20 показал, что это было лучшее советское орудие для контрбатарейной стрельбы.
Как и любое значимое орудие РККА, МЛ-20 «посадили» на танковое шасси. Первыми образцами такого симбиоза стали СУ-152. Выпускались эти машины только в 1943 году. С февраля по декабрь 1943 года, если точнее. И представляли собой систему на базе танка КВ-1с. Таких СУ было выпущено 670 штук. В ноябре 1943 года было решено «пересадить» МЛ-20 на другое шасси, на базе танка ИС-1. Эта система известна как ИСУ-152. Выпускалась не только в период войны, но и после. Выпуск закончен в конце 1946 года, хотя поставки в войска производились даже в 1947 году. Всего выпущено 2790 машин.
Тактико-технические характеристики гаубицы-пушки МЛ-20
| Параметр | Значение |
| Масса пушки в боевом положении, кг | 7270 |
| Калибр ствола, мм | 152 |
| Длина ствола, мм/калибров | 4240 / 27,8 |
| Начальная скорость снаряда, м/сек | 655 |
| Длина, мм | 8000 |
| Ширина, мм | 2345 |
| Высота, мм | 2270 |
| Максимальная дальность стрельбы, м | 20500 |
| Скорострельность, выстрел/мин | 3-4 |
| Максимальная скорость буксировки, км./ч. | 20 |
| Горизонтальная наводка, град. | 58 |
| Вертикальная наводка, град. | 0т -2 до +60 |
| Расчет, чел. | 9 |
| Всего выпущено, шт. | 6884 |
11
Июн122-мм гаубица М-30

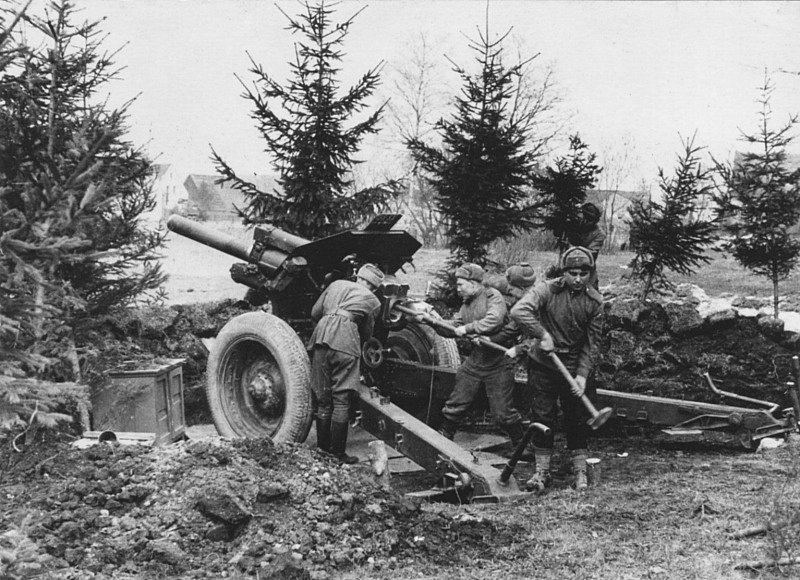

122-мм гаубица М-30, известная также на Западе под обозначением M1938, — это стойкий ветеран. Она была разработана еще в 1938 году, и уже в следующем году началось ее промышленное производство. Выпускавшаяся тысячами и широко использовавшаяся в боевых действиях во время Великой Отечественной войны.
В целом 122-мм гаубица М-30 имеет классическую конструкцию: прочный надежный двухстанинный лафет, жестко закрепленный щит с поднимаемым центральным листом, и ствол длиной 23 калибра без дульного тормоза. Пушка оснащена тем же самым лафетом, что и 152-мм гаубица Д-1 (М1943). Колеса большого диаметра оснащены цельными скатами, заполненными губчатой резиной. Каждое орудие имеет сошники двух различных типов — для мягкой и твердой почвы.
Основным видом боеприпасов гаубиц М-30 является высокоэффективный осколочный снаряд, весящий 21,76 кг. имеющий дальность до 11 800 метров. Для борьбы с бронированными целями теоретически может использоваться бронебойный кумулятивный снаряд БП-463, способный на максимальной дистанции прямого выстрела 630 метров пробить броню толщиной до 200 мм, однако в настоящее время такие боеприпасы практически не используются.
М-30 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника. Её с успехом применяли также для разрушения вражеских полевых фортификационных сооружений (траншей, блиндажей, ДЗОТов) и проделывания проходов в проволочных заграждениях при невозможности использования миномётов.
Тактико-технические характеристики гаубицы М-30
| Параметр | Значение |
| Масса пушки в боевом положении, кг | 2360 |
| Калибр ствола, мм | 122 |
| Длина ствола, мм/калибров | 2800 / 22,7 |
| Начальная скорость снаряда, м/сек | 515 |
| Длина, мм | 5900 |
| Ширина, мм | 1975 |
| Высота, мм | 1820 |
| Максимальная дальность стрельбы, м | 11800 |
| Скорострельность, выстрел/мин | 5-6 |
| Максимальная скорость буксировки, км./ч. | 50 |
| Горизонтальная наводка, град. | 49 |
| Вертикальная наводка, град. | 0т -3 до +63,3 |
| Расчет, чел. | 8 |
| Всего выпущено, шт. | 19 266 |

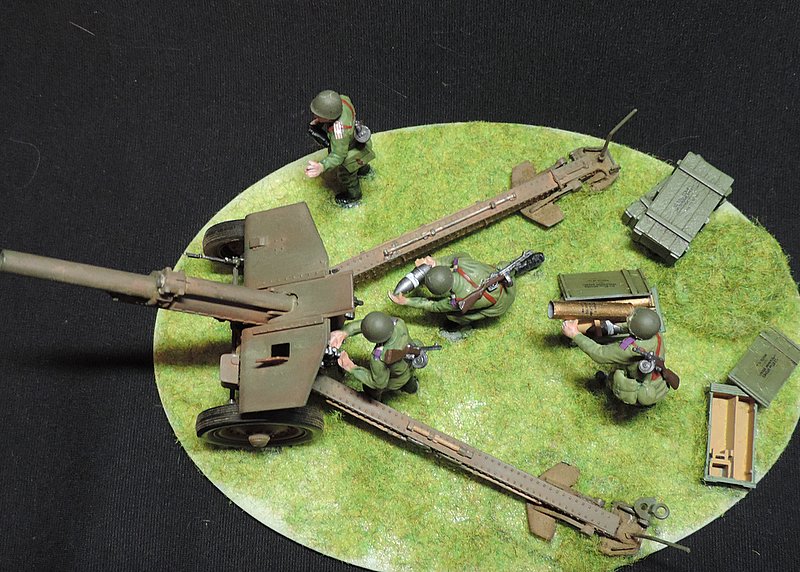

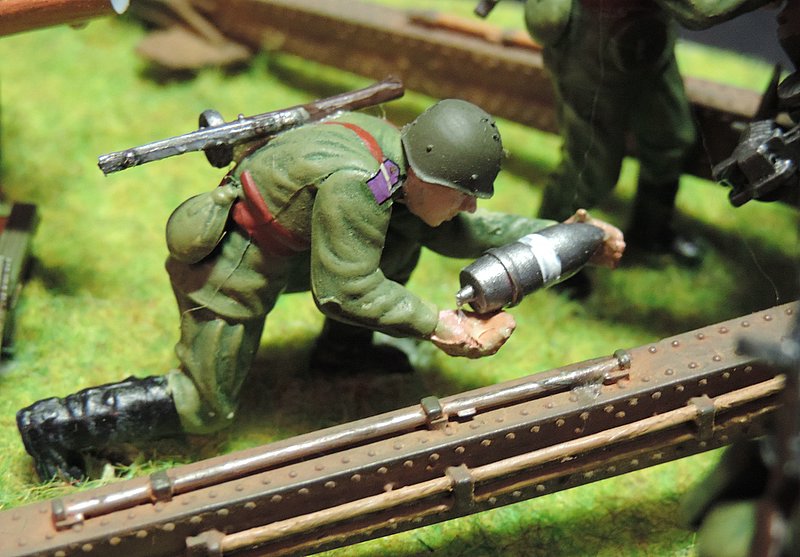

Для создания модели понадобилось:
3510 Звезда 1/35 Советская 122-мм гаубица М-30
349 ITALERI SOVIET FIELD HOWITZER SU-122 1/35
35068 MiniArt 1/35 Советские 122-мм боеприпасы
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
Ziterdes — трава
11

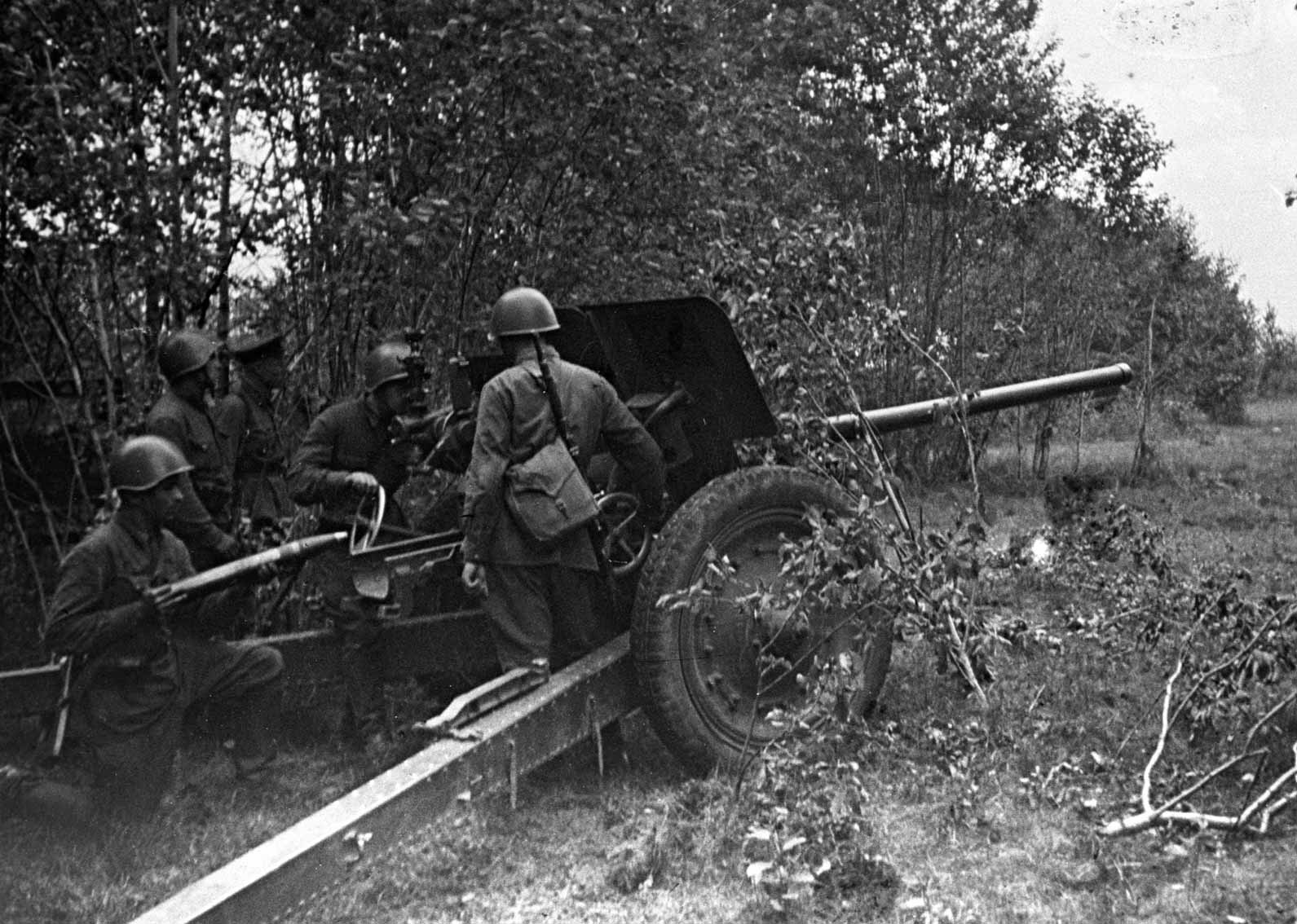

Окт76-мм дивизионная пушка Ф-22
В апреле 1935 было закончено изготовление трёх опытных образцов Ф-22, два из которых имели складные (ломающиеся) станины. Все опытные экземпляры имели дульный тормоз и удлинённую камору под новый патрон. Для Ф-22 были специально разработаны новые снаряды весом 7,1 кг, которыми она стреляла с начальной скоростью 710 м/с на максимальную дальность 14 060 м. 8 мая 1935 года были начаты заводские испытания, 9 июня того же года опытные образцы были доставлены под Москву на Софринский полигон. 14 июня Ф-22 приняла участие в показе образцов артиллерийского вооружения высшему руководству страны во главе с И. В. Сталиным. Пушка произвела хорошее впечатление и была отправлена на полигонные испытания, которые были закончены 16 декабря 1935 года.
Впервые Ф-22 пошли в бой во время конфликтов у озера Хасан и на реке Халхин-Гол. Пушка участвовала и в советско-финской войне 1939—1940 годов. Некоторое количество Ф-22 было захвачено финской армией. На 1 июня 1941 года в частях имелось 2844 таких пушек.
Ф-22 была создана согласно неудачной концепции универсальной пушки. Попытка превратить дивизионное орудие в зенитное, была заведомо обречена с самого начала. Причинами такого положения дел послужили сразу несколько факторов:
Зенитное орудие требует гораздо более мощной баллистики по сравнению с полевым и обязано иметь круговой обстрел, что неизбежно приводит к значительному увеличению размеров и стоимости артсистемы.
Главным противником войск являются не высотные, а пикирующие бомбардировщики и штурмовики, для борьбы с которыми наиболее эффективны малокалиберные зенитные автоматические орудия.
Для защиты тыловых объектов лучшую эффективность демонстрируют специализированные зенитные орудия крупного калибра.
Таким образом, универсальная дивизионная пушка не имела своей ниши — она оказалась невостребованной ни на фронте, ни в тылу.
Как зенитное орудие Ф-22 была абсолютно ущербна. Она не имела кругового обстрела, что для зенитки неприемлемо, а начальная скорость порядка 700 м/с уступала даже архаичной 76-мм зенитной пушке обр. 1915/28 гг. О случаях боевого использования Ф-22 в качестве зенитной пушки информации нет. Конструкцию Ф-22 как дивизионной пушки также трудно назвать удачной. Орудие имело очень большие габариты (особенно по длине) и вес (на тонну больше, чем ЗИС-3). Это весьма ограничивало её подвижность, в частности, возможность её перемещения силами расчёта. По дальности стрельбы и бронепробиваемости Ф-22 не имела крупных преимуществ перед более старой дивизионной пушкой обр. 1902/30 гг. Использование Ф-22 как противотанкового орудия было затруднено тем, что прицел и механизм вертикального наведения находились по разные стороны ствола, соответственно, наведение орудия не могло осуществляться только наводчиком. Пушка имела массу недоработок, была малотехнологична и капризна в эксплуатации.
Отчёт с войсковых испытаний свидетельствует: «Ф-22 на походе плоха, так как длина системы затрудняет поворотливость. Подвижность вне дорог крайне ограничена, так как её клиренс 350 мм, а подъёмный механизм выдаётся в сторону движения и слабо прикрыт (удар и др.). При стрельбе сильная вибрация и колебания тела орудия, что ведёт к уменьшению кучности. Слабое сцепление люльки с боевой осью. При 50—60 выстрелах непрерывного огня жидкость в компрессоре перегревается, что может привести к разрыву люльки. Надо прекращать стрельбу и отливать 150 г жидкости. Пушка универсальная, но ни одному назначению не удовлетворяет».
В 1941—1942 годах немцы захватили большое количество этих пушек. Первоначально их использовали в качестве полевых орудий, присвоив индекс F.K.296(r). В конце 1941 года немецкие инженеры, изучив орудие, выяснили, что оно имеет большие запасы прочности. Было принято решение переделать трофейные Ф-22 в противотанковые пушки 7,62 cm Pak 36(r). Модернизация включала в себя расточку каморы под гильзу большего размера, установку дульного тормоза, перенос механизма наведения на одну сторону с прицелом, уменьшение угла возвышения, исключение механизма переменного отката. Для орудия был спроектирован новый боекомплект. В таком виде начавшая поступать в немецкие войска весной 1942 года Ф-22 стала лучшей противотанковой пушкой вермахта на то время.
25
АпрБМ-13-16H «Катюша»
«Studebaker US6», или, как его окрестили у нас, «Студер», был интересной машиной. Он не состоял на вооружении американской армии. Это произошло из-за того, что двигатель Hercules JXD не проходил по принятым в те времена стандартам, вследствие чего корпорация «Студебеккер» проиграла конкурс другим компаниям. Поэтому большая часть выпускающейся продукции шла в другие страны.
В СССР по ленд-лизу было поставлено около 100 000 этих грузовиков. Отличался повышенной проходимостью и грузоподъёмностью, имел полный привод на все три оси.
Дальность полета реактивного снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года, при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м.
Конструкция пусковой установки допускала ее передвижение в заряженном состоянии с довольно высокой скоростью (до 40 км/ч) и быстрое развертывание на огневой позиции, что способствовало нанесению внезапных ударов по противнику.
Исключительная эффективность действий батарей БМ-13 способствовали быстрому наращиванию темпов производства. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее. По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками БМ-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок БМ-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров.
Дальнобойность 122-мм и 152-мм гаубиц была выше, чем у БМ-13. Но тут стоит принять в расчет моральный и психологический аспекты. Артиллерия не вызывала такой паники у немцев, как игра «Сталинских органов» (именно так «Катюши» называли немецкие солдаты). Взрыв после каждого реактивного снаряда оставлял воронку диаметром 10 метров и глубиной 0,5 м. После залпа «Катюш» местность напоминала лунный ландшафт и это деморализовало немецких солдат.
Для создания модели понадобилось:
35512 ICM 1:35 БМ 13-16, система залпового огня
водитель — из набора 35144 MiniArt Водители Красной армии 1:35
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
Грязь — паста WILDER
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
28
МарБМ-13-16 «Катюша»
Днём первого применения «катюши» было 14 июля 1941 года было осуществлено три зал-па по городу Рудня Смоленской области. Этот городок с населением всего в 9 тысяч человек находится на Витебской возвышенности на реке Малая Березина в 68 км от Смоленска у самой границе России и Белоруссии. В тот день немцы захватили Рудню, и на базарной площади городка скопилось большое количество военной техники. В этот момент на высоком крутом западном берегу Малой Березины и появилась батарея Флёрова. С неожиданного для противника западного направления она ударила по базарной площади. Едва смолк звук последнего залпа, один из бойцов-артиллеристов по фамилии Каширин во весь голос запел популярную в те годы песню «катюша», написанную в 1938 году Матвеем Блантером на слова Михаила Исаковского. В тот день к батарее Флёрова был прикомандирован сержант-связист Андрей Сапронов, обеспечивавший связь батареи с командованием. Едва лишь сержант услышал про то, как катюша выходила на высокий берег, на крутой, он тут же вспомнил, как только что на такой же высокий и крутой берег входили пусковые установки реактивных снарядов, и, докладывая в штаб, 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии о выполни Флёровым боевого задания, связист Сапронов сказал: «катюша спела на отлично». Значение только что придуманного кодового слова в штабе батальона поняли, и слово это пошло сначала в штаб дивизии, а потом и в штаб армии. Так после первого же боевого применения за установкой БМ-13-16 закрепилось название «катюша».
Историю «катюши» невозможно представить без истории её первого носителя грузовика ЗиС-6. Автомобиль представлял собой грузовик повышенной проходимости с двухскатной ошиновкой задних мостов. Длина его при 4980-миллиметровой колёсной базе составляла 6600 миллиметров, а ширина равнялась 2235 мм. На автомобиле был установлен тот же рядный шестицилиндровый с карбюраторный двигатель водяным охлаждением, что устанавливался и на ЗиС-5.
Первоначально реактивные снаряды предполагалось применять в авиации. Реактивные снаряды РС-82, установленные на И-16, были опробованы нашими лётчиками на Халхин-Голе. За 11 дней боев ракетным оружием было сбито 13 самолетов противника. По характеру повреждений японцы решили, что хитроумные русские каким-то образом сумели поставить на истребители 76 мм пушки. Корпус реактивного снаряда представлял собой сварной цилиндр, поделённый на три отсека — отсек боевой части, двигательный отсек (камера сгорания с топливом) и реактивное сопло. Снаряд РС-132 для установки БМ-13 имел длину 1465 мм, диаметр 132 миллиметра и весил 42,36 кг. Внутри цилиндра с оперением находилась твёрдая нитроцеллюлоза. Масса боевой части составляла 21,3 кг. Масса взрывчатого вещества составляла 4,9 кг, что превосходила взрывную мощь 130-мм артиллерийского снаряда, содержавшего 4,17 кг ВВ в фугасном варианте и 3,64 кг в осколочном. Вместо взрывчатого вещества в снаряде катюши могло применяться и отравляющее, семь литров которого заливалось в головную часть. Снаряд отрывался от направляющих на скорости 70 м/с, а на траектории достигал скорости 355 м/с. Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м. Поэтому цель накрывали целой батареей чтоб цель точно попала в зону поражений. Взрыв одного реактивного снаряда оставлял в земле воронку диаметром 10 метров и глубиной 0,5 метра.
В 1940-м появилась пусковая установка М-13-16, которую попытались установить на ЗиС-5. Однако шасси стандартного двухосного грузовика оказалось перетяжелённым и не выдерживало интенсивной стрельбы. Кроме того, совершенно неудовлетворительной была проходимость на грунте. Поэтому-то, первые пять опытных установок БМ-13-16 и были изготовлены на шасси ЗиС-6. На 21 июня 1941 года в Красной Армии имелись 10 экспериментальных установок БМ-13-16.
С началом войны на воронежском заводе имени Коминтерна и на московском заводе «Компрессор» было организовано серийное производство «катюш» на шасси ЗиС-6. Однако Завод имени Сталина не мог выдавать шасси ЗиС-6 в нужном количестве. Поэтому осенью 1941 года автомобили ЗиС-6 пришлось реквизировать из автопарков различных гражданских организаций и военных частей по специальному мобилизационному предписанию. В дело пошли и машины с бортовыми платформами, и автокраны, и самосвалы. Все эти кузова демонтировались, а на их месте устанавливались направляющие для реактивных снарядов До ноября 1941 года удалось изготовить 600 таких установок. Практически все «Катюши», собранные на базе отечественных грузовиков ЗиС-6, уничтожила война. На сегодняшний день во всём СНГ их сохранилось только одиннадцать экземпляров, которые находятся в музеях и на постаментах.
Для создания модели понадобилось:
35155 Восточный экспресс 1/35 Пусковая установка БМ-13 «Катюша»
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
28
Мар76-мм полковая пушка ОБ-25
В 1943 году конструктор Цирульников предложил наложить 76-мм ствол пушки образца 1927 года на лафет 45-мм противотанковой пушки М-42 образца 1942 г. Такое решение позволяло получить довольно лёгкую артиллерийскую систему, использующую хорошо отработанные в производстве элементы.
Новая система получилась почти на треть легче пушки образца 1927 г., значительно увеличился угол горизонтальной наводки, уменьшились общие габариты, однако бронепробиваемость, максимальная дальность стрельбы и скорострельность остались прежними.
Первоначально новая пушка была принята комиссиями без энтузиазма, однако, с появлением в 1943 году кумулятивных снарядов, позволявших не слишком заботится о начальной скорости снаряда и гарантировать пробиваемость брони толщиной до 70-мм на средних дистанциях, о разработке Цирульникова вспомнили вновь. Тем более, что по сравнению с другими имеющимися проектами, она была практически законченным и доведенным изделием. Так пушка была принята на вооружение под индексом ОБ-25.
По сравнению с 76-мм полковой пушкой образца 1927 г. ассортимент боеприпасов ОБ-25 был небогат и включал в себя лишь 4 типа снарядов. Для стрельбы по живой силе, огневым средствам и укреплениям противника использовались осколочно-фугасные снаряды ОФ-350 и осколочные снаряды О-350А.
Кумулятивные снаряды имелись двух типов: стальной БП-350М (бронепробиваемость до 100 мм) и сталистого чугуна БП-353А (бронепробиваемость около 70 мм). Оба снаряда комплектовались взрывателем БМ мгновенного действия.
По сравнению со своим предшественницей, 76-мм полковой пушкой образца 1927 г., ОБ-25 существенно выигрывает в подвижности (меньшая масса орудия и бо́льшая скорость возки) и угле горизонтального наведения (что даёт лучшие возможности по манёвру огнём и борьбе с танками), но уступает в максимальной дальности и кучности стрельбы.
Несмотря на недостатки, доставшиеся ей по наследству от прародительницы, пушка ОБ-25 обладала одним несравненным преимуществом — очень небольшой для её калибра массой. Это позволяло как осуществлять непосредственную поддержку пехоты на поле боя, так и оперативно переключаться на подавление полевых укреплений, а также эффективно бороться с легкими/средними танками противника, используя кумулятивные боеприпасы.
В целом же, «полковушки» сыграли весьма значительную роль в Великой Отечественной войне. Вместе с 82-мм и 120-мм минометами и 45-мм противотанковой пушкой, эти орудия являлись основными помощниками пехоты на переднем крае.
Для изготовления понадобились
Алангер 035232 1:35 Советская полковая артиллерия 1943/45гг.
эмаль «Звезда»
28
Мар45-мм пушка К-53
45-мм ПТП обр. 1937 г. была основным орудием Советской армии во время начального этапа ВОВ. В конструкции пушки продолжается линия развития, которая начинается с принятой на вооружение РККА в феврале 31-го года 37-миллиметровой противотанковой пушки, приобретенной у германской компании «Рейнметалл» вместе с документацией.
В 1932 году на лафет этой пушки наложили ствол калибром 45 миллиметров. Пушка, полученная таким образом, и стала основой для создания противотанковой пушки образца 1937 года. Клиновой затвор данной пушки в отличие от всех предыдущих образцов снабжался механизмом полуавтоматики. Кроме того, были улучшены баллистические характеристики, а также введено подрессоривание колесного хода.
После проведения заводских испытаний его отправили на Научно-испытательный артиллерийский полигон. За время испытаний, которые проходили в период с августа по сентябрь 1937 года, было осуществлено 897 выстрелов, из которых 184 с бетона. Систему также испытали возкой на 684 километра. 45-мм пушка испытания стрельбой выдержала.
Конструкция пушки состояла из двух основных частей: лафета и ствола с затвором. Вертикальным клиновым затвором обеспечивается надежное запирание канала ствола во время ведения огня и обеспечивается экстракция (выбрасывание) стреляной гильзы после открывания. Механизм полуавтоматики обеспечивает высокую скорострельность пушки – 15-20 выстрелов. Лафет пушки является оптимальным для ее предназначения – противотанковое орудие. В конструкцию лафета входят: люлька с противооткатными устройствами, верхний подвижный станок с механизмами наведения, нижний неподвижный станок с раздвижными станинами, подрессоренный ход, щитовое прикрытие и прицельные приспособления. Раздвижные станины обеспечивают угол горизонтального обстрела до 60°. Подрессоренный ход с использованием колес автомобильного типа дает возможность транспортировать орудие с использованием механической тяги при скорости до 50 километров в час.
Компактная конструкция орудия (длина 402 см) и невысокое щитовое прикрытие (высота 120 см) обеспечивают ее малозаметность на поле боя. Для облегчения маскировки щитовое прикрытие пушки выполнено складывающимся. Орудие в основном применялось для уничтожения бронированных целей и огневых точек противника прямой наводкой на дальность 1000-1500 м.
Бронебойно-трассирующие и бронебойные снаряды использовались для уничтожения танков, бронемашин, а также для ведения огня по амбразурам огневых сооружений. При встрече под прямым углом на дальности 500 метров они пробивали 43-миллиметровую броню, а на дальности 1 км – 32-миллиметровую. В первый год войны данных показателей было вполне достаточно для уничтожения танков Вермахта всех типов.
Осколочную гранату использовали для уничтожения живой силы и открыто расположенных огневых точек. Граната при разрыве на поверхности грунта дает около 100 поражающих элементов (осколков), которые способны нанести поражение на площади до 7 метров в глубину и до 15 метров по фронту. Патроны с картечью применялись для отражения атак пехоты на позицию орудия. Дальность использования до 400 метров. Картечь состоит из пуль, которые закладывались в гильзу в специальной оболочке. При выстреле пули из канала ствола вылетают под некоторым углом, поражая силы противника по фронту — до 60 метров, в глубину — до 400 метров.
Производство 45-мм ПТП, свернутое перед войной, восстановили в исключительно короткие сроки на нескольких предприятиях одновременно. Одно из предприятий, которое было объединено с киевским заводом «Арсенал», эвакуированным на восток, уже до конца 41-го года дало фронту 1,3 тыс. 45-миллиметровых пушек образца 1937 года. В 42-м году производство этих пушек было заменено производством модернизированных 45-мм пушек образца 1942 года. Всего в течение 42-43 годов было изготовлено 37354 45-мм ПТП образца 1937 года.
Для изготовления понадобились
45-мм противотанковая пушка обр. 1937 г. Alanger 1:35
эмаль «Звезда»
28
Мар120-мм миномет
120-мм миномет широко использовался для поражения живой силы и огневых средств противника. Большая крутизна траектории полета мин позволяла уничтожать закрытые цели, не поражаемые огнем стрелкового оружия и артиллерийским настильным огнем.
Основными элементами его конструкции является стол, двунога-лафет, опорная плита и прицельные приспособления.
В отличие от 82-мм миномета, опорная плита 120-мм миномета представляет собой арочную конструкцию. Ее верхний лист изготовлен методом глубокой штамповки и опирается на приваренные к нему ребра жесткости.
120-мм минометы обр. 1938 г. комплектовались коллиматорными прицелами МП-41 или МП-42 и стойками, применявшимися при построении параллельного веера.
Наибольшая дальность стрельбы осколочно-фугасной чугунной миной ОФ-843А весом 15,9 кг составляет 5700 м.
Миномет на колесом ходе мог транспортироваться также в прицепе за автомашиной со скоростью, не превышающей 18 км/ч при движении по булыжной мостовой, и со скоростью до 35 км/ч при движении по асфальтовому шоссе. Транспортирование за автомашиной с большей скоростью не допускалось, так как вследствие отсутствия на ходе подрессоривания были возможны поломки хода.
На близкое расстояние миномет на колесном ходе может перемещаться и вручную — усилиями расчета.
На 1 июня 1941 г. Красная Армия имела около трех тысяч 120-мм минометов образца 1938 г. После начала войны производство этого миномета, а также его упрощенного варианта было развернуто в необычайно больших объемах. Некоторые заводы сдавали военной приемке по 500 минометов в месяц.
Технические данные 120-мм миномета обр. 1938 г.:
• Калибр — 120 мм
• Начальная скорость мины — 272 м/с
• Вес в боевом положении — 275 кг
• Боевая скорострельность — 15 выстр./мин.
• Дальность стрельбы — 5700 м
• Вес мины — 15,90 кг
Для создания модели понадобилось:
3503 Звезда 120-мм миномет 1:35
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Ziterdes — трава
D004 KAV models Гравий
D005 KAV models Осенняя земля
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
28
Мар82-мм мобильный миномет
82-мм миномет обр. 1936 г. являлся первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.
Миномёт весом в боевом положении около 63 кг вёл огонь 3,10-кг минами на дальность до 3040 м, со скорострельностью 20-25 выстр./мин. Для стрельбы применялись 82-мм осколочные и дымовые мины.
Оружие сочетало достаточную эффективность выстрела с возможностью переноски пехотинцами: миномёт в походном положении весил 61 кг и разбирался для переноски на три части — ствол (вес во вьюке — 19 кг), двунога (20 кг) и опорная плита (22 кг). Помимо самого миномёта расчет нес боеприпасы к нему — лоток с тремя минами весил 12 кг, вьюк с двумя лотками — 26 кг. Скорострельность миномёта составляла до 25 выстрелов в минуту, причем опытный расчет мог поразить цель с 3-4 выстрелов.
Боевую проверку 82-мм минометы обр. 1936 г. прошли в боях с японскими войсками у озера Хасан и на реке Халхин-Гол. В боях на реке Халхин-Гол было использовано 52 миномета, составлявших около 10% всей полевой артиллерии. Несмотря на выявившиеся в ходе боевых действий такие недостатки конструкции, как малый угол горизонтальной наводки и необходимость разборки миномета при переносе на поле боя, минометы заслужили высокую оценку войск. В ходе боев было израсходовано 46,6 тысячи мин.
К началу Великой Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм миномётов.
С целью устранения недостатков 82-мм миномета обр. 1941 года была проведена его модернизация. Модернизированный миномет получил название 82-мм миномет обр. 1943 года. В ходе войны предпринимались попытки повышения мобильности миномётных подразделений. Миномёты устанавливались на автомобили повышенной проходимости, на грузовики и коляски мотоциклов. Особенно актуально это стало после перехода нашей армии к наступательным операциям.
Для создания модели понадобилось:
3651 Звезда Сов. мотоцикл М-72 с 82-мм минометом 1:35
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Ziterdes — трава
D004 KAV models Гравий
D005 KAV models Осенняя земля
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
18
Мар82-мм миномет
82-мм миномет обр. 1936 г. являлся первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.
Миномёт весом в боевом положении около 63 кг вёл огонь 3,10-кг минами на дальность до 3040 м, со скорострельностью 20-25 выстр./мин. Для стрельбы применялись 82-мм осколочные и дымовые мины.
Оружие сочетало достаточную эффективность выстрела с возможностью переноски пехотинцами: миномёт в походном положении весил 61 кг и разбирался для переноски на три части — ствол (вес во вьюке — 19 кг), двунога (20 кг) и опорная плита (22 кг). Помимо самого миномёта расчет нес боеприпасы к нему — лоток с тремя минами весил 12 кг, вьюк с двумя лотками — 26 кг. Скорострельность миномёта составляла до 25 выстрелов в минуту, причем опытный расчет мог поразить цель с 3-4 выстрелов.
Боевую проверку 82-мм минометы обр. 1936 г. прошли в боях с японскими войсками у озера Хасан и на реке Халхин-Гол. В боях на реке Халхин-Гол было использовано 52 миномета, составлявших около 10% всей полевой артиллерии. Несмотря на выявившиеся в ходе боевых действий такие недостатки конструкции, как малый угол горизонтальной наводки и необходимость разборки миномета при переносе на поле боя, минометы заслужили высокую оценку войск. В ходе боев было израсходовано 46,6 тысячи мин.
К началу Великой Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм миномётов.
Для создания модели понадобилось:
3651 Звезда Сов. мотоцикл М-72 с 82-мм минометом 1:35
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Ziterdes — трава
D004 KAV models Гравий
D005 KAV models Осенняя земля
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
27
Фев100-мм пушка БС-3
Необходимость создания 100-мм буксируемого орудия мотивировалась появлением у немцев в 1942 году тяжелых танков Panzerkampfwagen VI «Tiger I» Ausf E, с толщиной лобовой брони 100 мм, а также возможным появлением ещё более защищённых танков и САУ.
Помимо противотанковых задач, такое орудие при переходе РККА к наступательным операциям было необходимо для разрушения полевых укреплений и ведения контрбатарейной стрельбы.
Весной 1944 года БС-3 было запущено в серийное производство. Но темпы выпуска в связи с загруженностью заводов оказались не высокими. До конца Великой Отечественной войны промышленностью было поставлено Красной Армии всего лишь около 400 пушек.
Благодаря наличию клинового затвора с вертикально перемещающимся клином с полуавтоматикой, расположению механизмов вертикальной и горизонтальной наводки с одной стороны орудия, а также применению унитарных выстрелов скорострельность пушки составляет 8-10 выстрелов в минуту. Стрельба из пушки велась унитарными выстрелами с бронебойно-трассирующими снарядами и осколочно-фугасными гранатами.
Масса пушки в боевом положении — 3650 кг.
Калибр ствола — 100 мм.
Длина ствола — 5960 мм/59,6 калибров.
— длина — 9370 мм;
— высота — 1500 мм;
— ширина — 2150 мм;
Дальность стрельбы: — 20 тыс. м;
Скорострельность — до 10 выстрелов в минуту.
Угол горизонтального наведения — 58 градусов.
Угол вертикального наведения — от -5 до +45 градусов.
Максимальная скорость буксировки — 50 км/ч.
Расчет — 6 чел.
Бронебойно-трассирующий снаряд с начальной скоростью 895 м/с на дальности 500 м при угле встречи 90° пробивал броню толщиной 160 мм. Дальность прямого выстрела составляла 1080 м.
Однако роль этого орудия в борьбе с танками противника сильно преувеличена. К моменту её появления немцы практически не применяли танки массировано. Выпущена БС-3 во время войны была в небольших количествах и заметной роли сыграть не могла. Кроме того большая часть поставленных в войска орудий как правило находилась далеко от «переднего края» являясь «особым противотанковым резервом» на случай прорыва больших групп тяжелых танков противника.
БС-3 имело ряд недостатков, которые затрудняли её использование в качестве противотанковой. При стрельбе орудие сильно прыгало, что делало небезопасной работу наводчика и сбивало прицельные установки, что, в свою очередь, приводило к уменьшению практического темпа прицельной стрельбы — качества для полевого противотанкового орудия очень важного.
Наличие мощного дульного тормоза при небольшой высоте линии огня и настильных траекториях, характерных для стрельбы по бронецелям, приводило к образованию значительного дымопылевого облака, демаскировавшего позицию и ослеплявшего расчет.
Подвижность орудия с массой более 3500 кг оставляла желать лучшего, транспортировка силами расчёта на поле боя была практически невозможна.
В ходе боевых действий на завершающем этапе войны БС-3 применялось в основном как корпусная пушка для стрельбы с закрытых позиций и для контрбатарейной борьбы благодаря своей высокой дальности огня.
Иногда она вела огонь прямой наводкой по укреплениям противника. Случаи же использования 100-мм орудий БС-3 против бронетехники были очень редкими.
Дать однозначную оценку этому орудию достаточно сложно. С одной стороны БС-3 уверенно поражала любой тяжелый германский танк, и было достаточно эффективно при стрельбе с закрытых позиций. С другой стороны, необходимость в таком орудии была неочевидной. К моменту принятия на вооружение БС-3 хребет «панцерваффе» был сломан, в РККА уже имелись достаточно эффективные 57-мм противотанковые орудия ЗИС-2, САУ СУ-100 и танки Т-34-85. В крайнем случае, для борьбы с немногочисленными тяжелыми танками противника могли быть привлечены 122-мм пушки А-19 и 152-мм гаубицы-пушки МЛ-20, а также тяжелые САУ ИСУ-122 и ИСУ-152.
Более востребованной в годы войны была бы 85-мм противотанковая пушка, которая могла перекатываться на поле боя силами расчёта, была компактней, проще и дешевле в производстве. А в случае применения бронебойно-подкалиберного снаряда, по характеристикам бронепробиваемости не уступало 100-мм БС-3.
До прекращения производства в 1951 году промышленностью было поставлено в войска 3816 орудий БС-3. В настоящее время 100-мм орудия БС-3 в большинстве стран, куда они поставлялись, уже сняты с вооружения строевых частей. В России пушки БС-3 по состоянию на 2011 год состояли в качестве орудия береговой обороны на вооружении 18-й пулеметно-артиллерийской дивизии, дислоцированной на Курильских островах, а некоторое количество их имеется на хранении.
Для создания модели понадобилось:
Алангер 035103 1:35 БС-3 Советская 100-мм полевая пушка
эмаль «Звезда»
27
Фев203-мм гаубица РГК Б-4
Как уже упоминалось, гаубица являлась довольно тяжелой. Ее скорострельность составляла один выстрел в 4 минуты (скорострельность не увеличивали даже несмотря на возможность выполнения данной операции). Несмотря на это при использовании гаубицы Б-4 можно было вести мощный заградительный огонь. При использовании 100-кг снарядов, орудие с успехом боролось с мощными укреплениями противника.
Гаубицы Б-4 использовались в Финской войне 39—40 годов. По состоянию на 1 марта 1940 года, на финском фронте насчитывалось 142 гаубицы Б-4. Вышло из строя или было потеряно 4 гаубицы Б-4. Среди советских солдат данное орудие получило прозвище «карельский скульптор» (после попадания снаряды Б-4 в финский ДОТ он «превращался» в причудливую мешанину железной арматуры и кусков бетона). К началу ВОВ гаубицы Б-4 имелись только в гаубичных артиллерийских полках большой мощности РВГК. В период с 22 июня по 1 декабря 41-го года в боях потеряли 75 гаубиц Б-4, при этом промышленность передала 105 гаубиц. Гаубичные артиллерийские полки большой мощности РВГК после начала войны отвели в глубокий тыл. Они вступили в боевые действия лишь в конце 42-го года, когда стратегическая инициатива начала переходить в руки Советской Армии.
Б-4 успешно использовалась в качестве основного орудия при прорыве укреплённых полос, штурме крепостей, а также в уличных боях в больших городах. Из гаубиц Б-4 стрельба прямой наводкой не предусматривалась правилами. Однако именно за ведения такого огня командир батареи 203-миллиметровых гаубиц гвардии капитан И. Ведмеденко получил звание Героя Советского Союза. На одном из участков Ленинградского фронта в ночь на 09.06.44 г. под шум перестрелки, который заглушал рокот моторов, тягачи потащили два огромных орудия к переднему краю. Когда стрельба стихла, а перемещение орудий было закончено, замаскированные орудия от гигантского дота – цели гаубиц – находились на расстоянии 1200 метров. Железобетонные стены двухметровой толщины; уходящие под землю три этажа; бронированный купол; прикрываемые огнём фланговых дзотов подступы — это сооружение являлось главным узлом сопротивления сил противника. И как только начало рассветать, гаубицы Ведмеденко начали обстрел. Два часа стокилограммовые бетонобойные снаряды методично крушили двухметровые стены, и, наконец, крепость попросту перестала существовать.
Технические характеристики тяжелой 203-мм гаубицы образца 1931 года Б-4:
Калибр – 203 мм;
Длина общая – 5087 мм;
Масса – 17700 кг (в боеготовом положении);
Угол вертикального наведения – от 0° до +60°;
Угол горизонтального наведения – 8°;
Начальная скорость снаряда – 607 м/с;
Максимальная дальность стрельбы – 18025 м;
Масса снаряда – 100 кг.
Количество выпущенных орудий — 889 шт.
Для создания модели понадобилось:
35156 «Восточный экспресс» 203-мм Гаубица Howitzer 203mm B
эмаль «Звезда»
17
Фев45-мм пушка М-42
М-42 — советское полуавтоматическое противотанковое орудие калибра 45 мм. Полное официальное название орудия — 45-мм противотанковая пушка обр. 1942 года (М-42). Оно использовалось с 1942 года до конца Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было частично заменено в производстве в 1943 году на более мощную пушку ЗИС-2 калибра 57 мм. Окончательно пушка М-42 была снята с производства в 1945 году; за 1942-45 гг. промышленность СССР изготовила 10 843 таких орудий.
В начале 1942 года конструкторами артиллерийского завода в Мотовилихе была проведена модернизация 45-мм противотанковой пушки обр. 1937 года. Главная задача модернизации — повышение бронепробиваемости была решена в результате удлинения ствола и использования нового выстрела, в котором снаряд и гильза остались без изменения, а вес порохового заряда был увеличен. Это позволило повысить давление в канале ствола и увеличить начальную скорость снаряда с 760 м/с до 870 м/с. В свою очередь, повышение начальной скорости снаряда обеспечило увеличение бронепробиваемости при угле встречи 90° на дальности 500 м до 61 мм, а на дальности 1000 м — до 51 мм. Кроме длины была изменена также и конструкция ствола.
Вместо установленного на пушке обр. 1937 г. скрепленного ствола на новой пушке использован более технологичный ствол-моноблок, представляющий собой цельнометаллическую трубу, на конец которой навинчен и застопорен стопором казенник. Технологичность орудия в целом была повышена за счет разработки новых узлов: литого верхнего станка, простого по конструкции гидравлического тормоза отката, пружинного накатника, пружинного подрессоривания. Эти меры значительно снизили трудоемкость изготовления орудия при повышении его боевых качеств.
В связи с тем, что щитовое прикрытие толщиной 4,5 мм иногда пробивалось бронебойными винтовочными пулями, его толщина была повышена до 7 мм.
Для изготовления понадобились
45-мм противотанковая пушка обр. 1937 г. Alanger 1:35
эмаль «Звезда»
