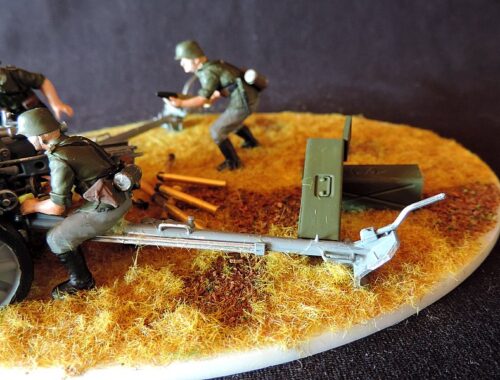

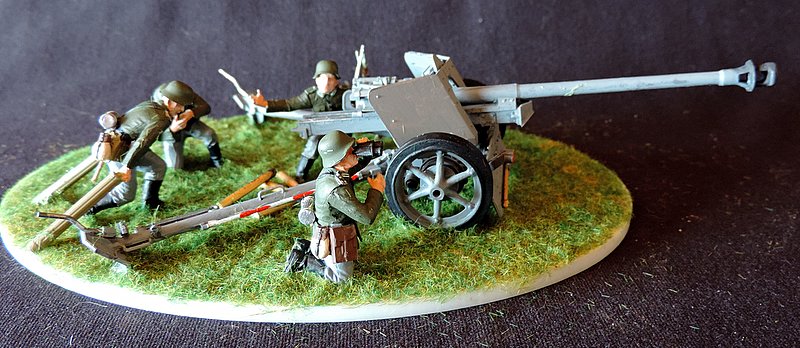

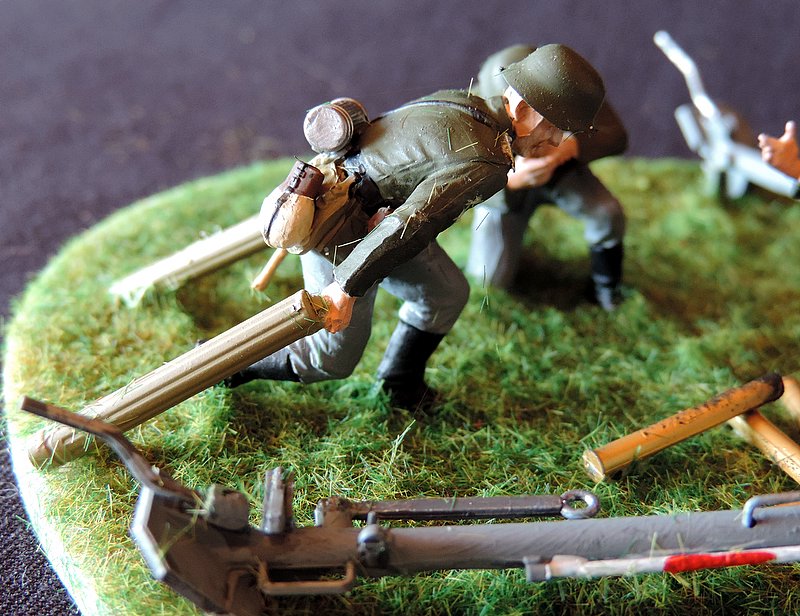

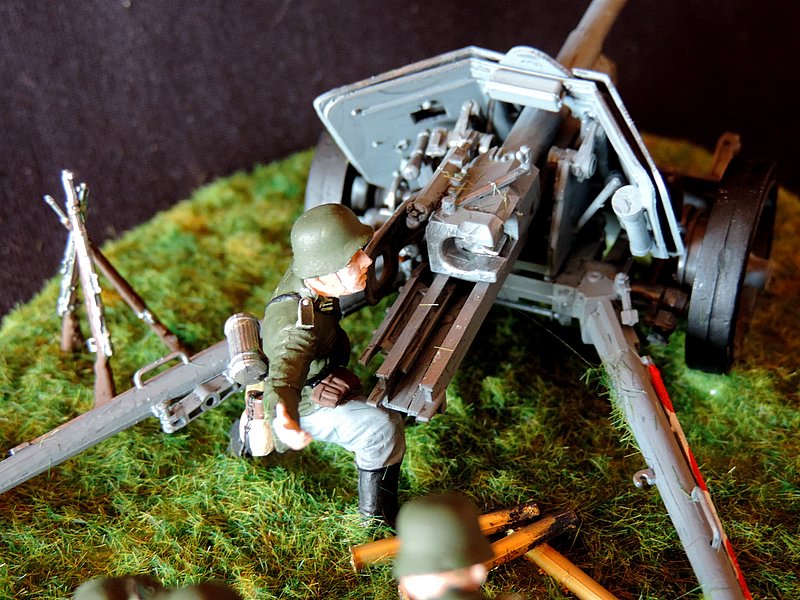

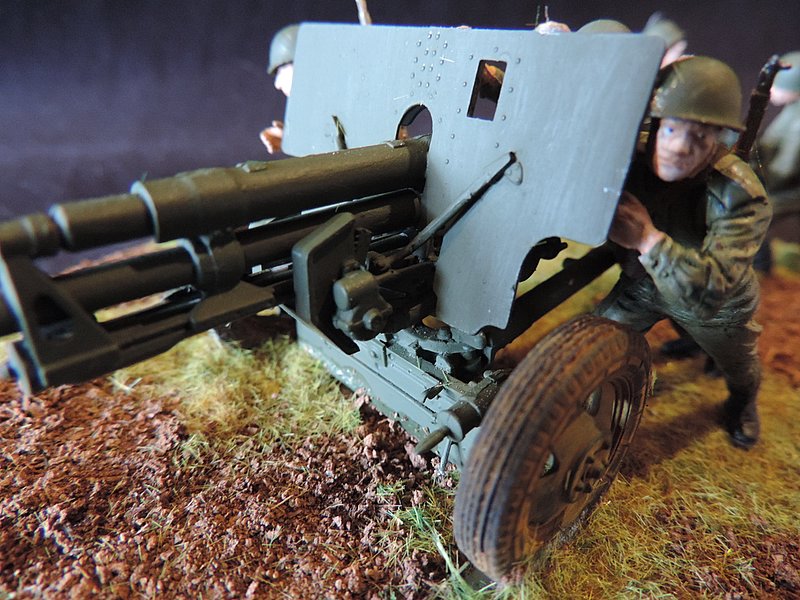

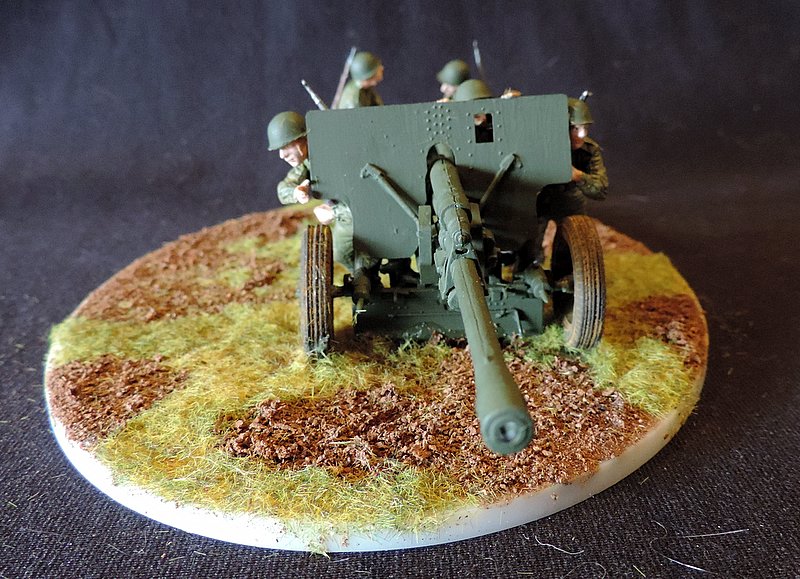

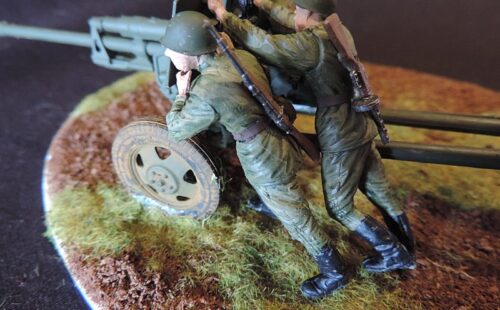

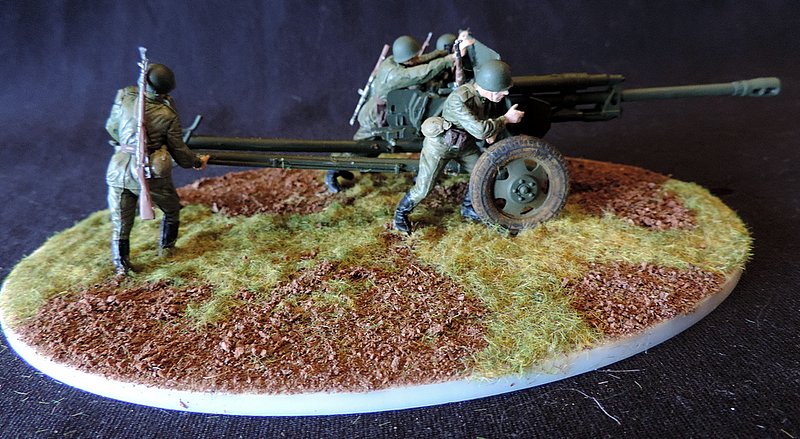

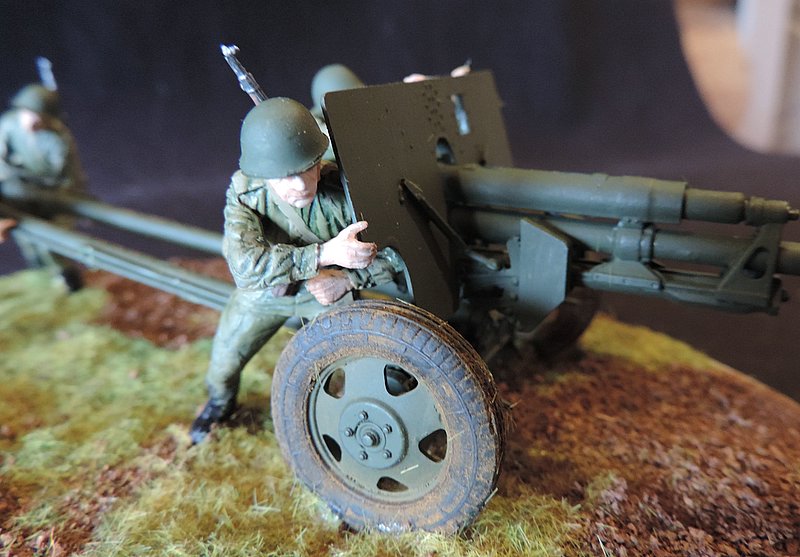

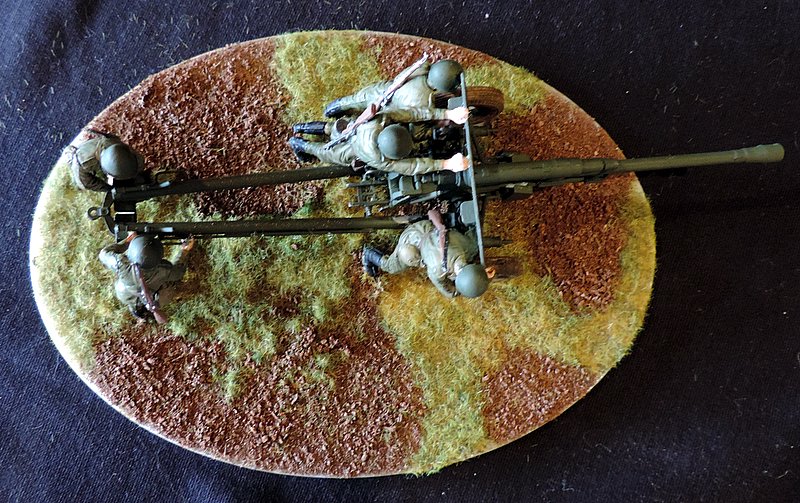

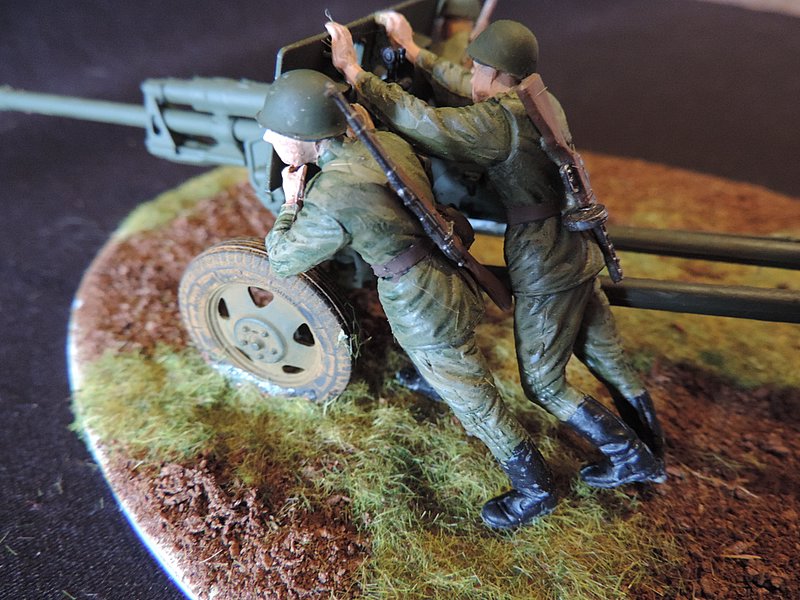

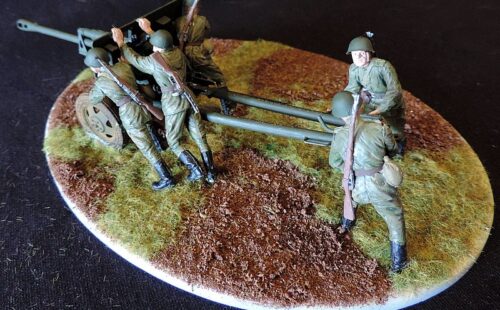

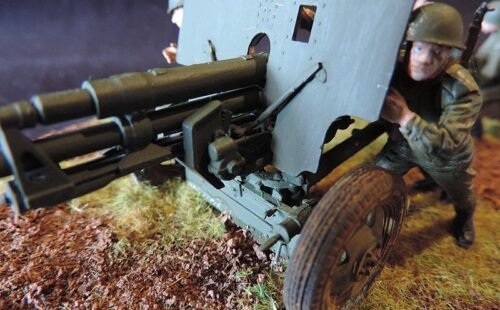

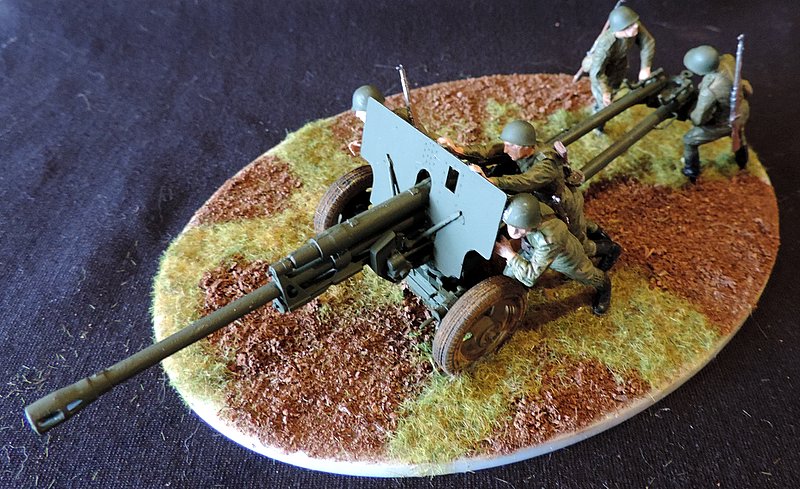

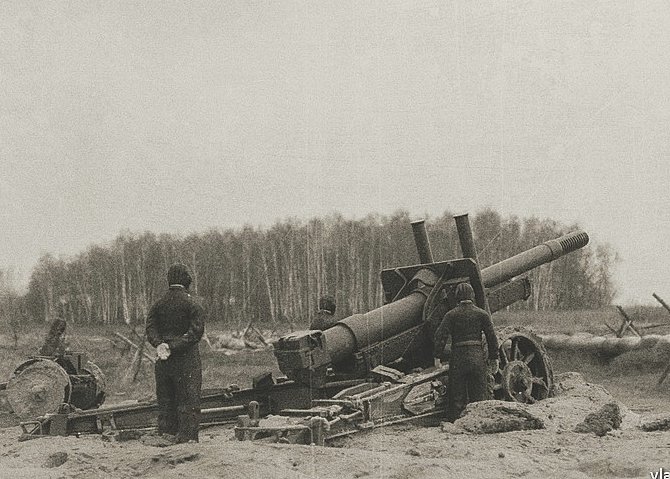

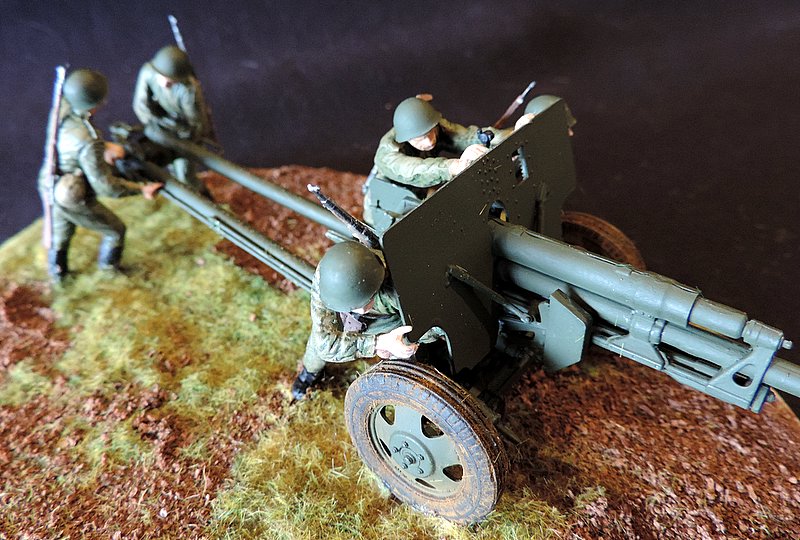

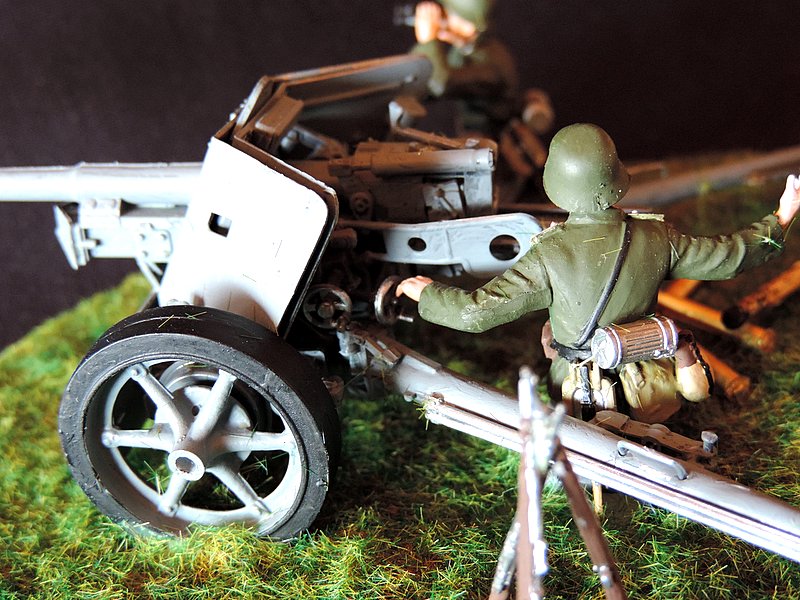

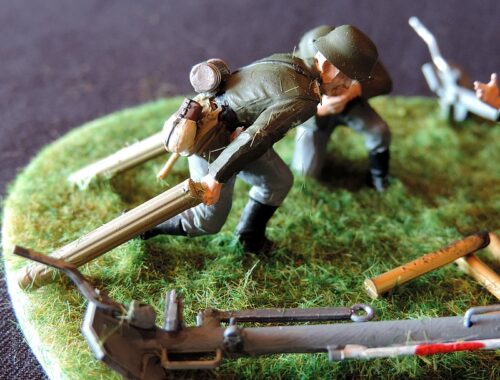

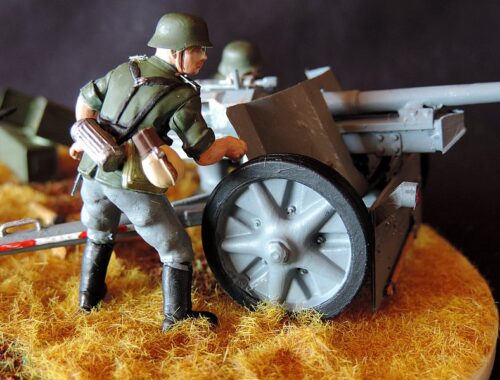

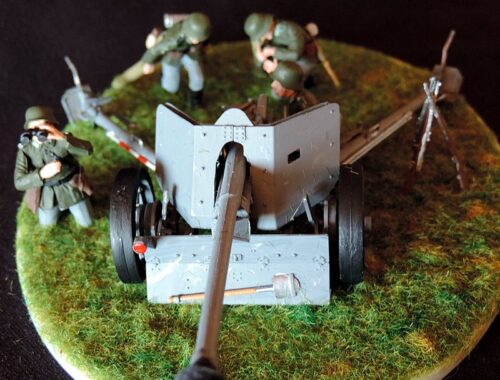

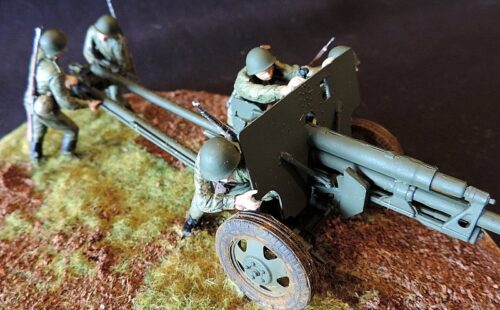

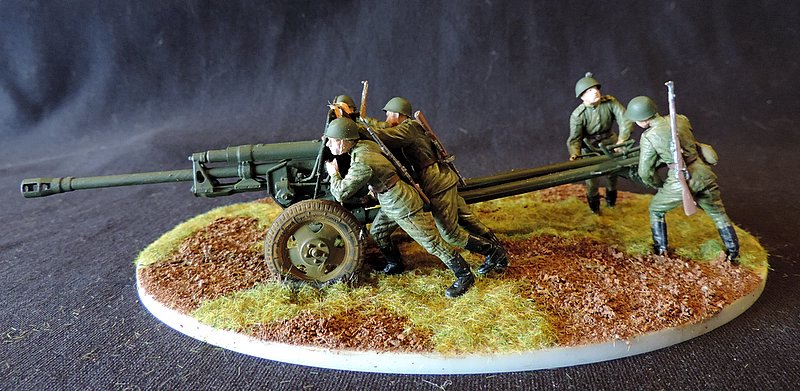

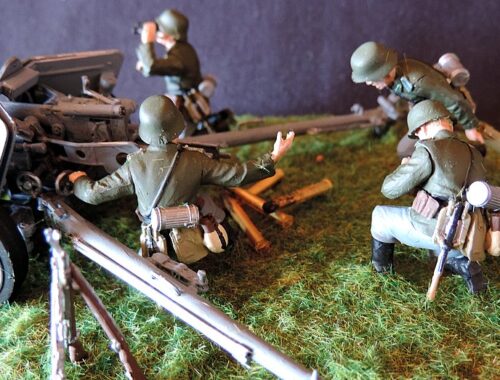

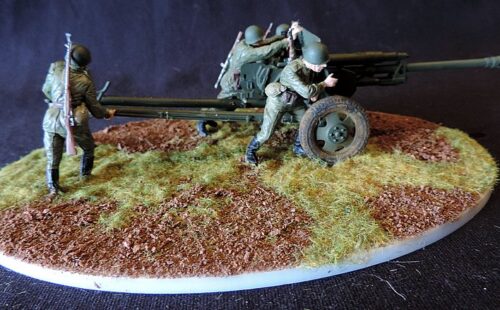

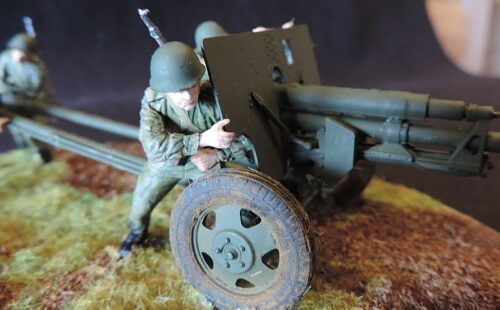

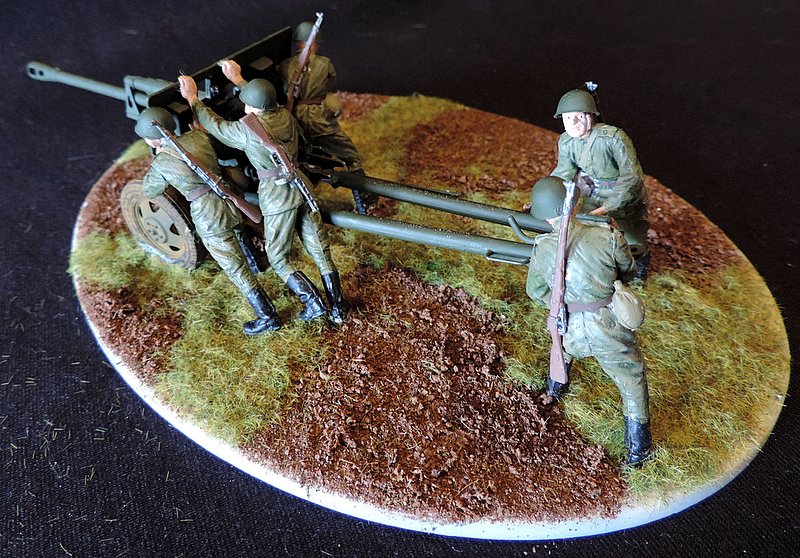

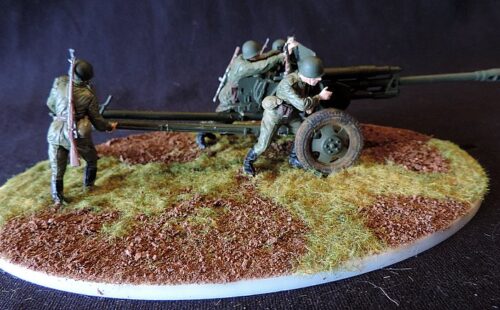

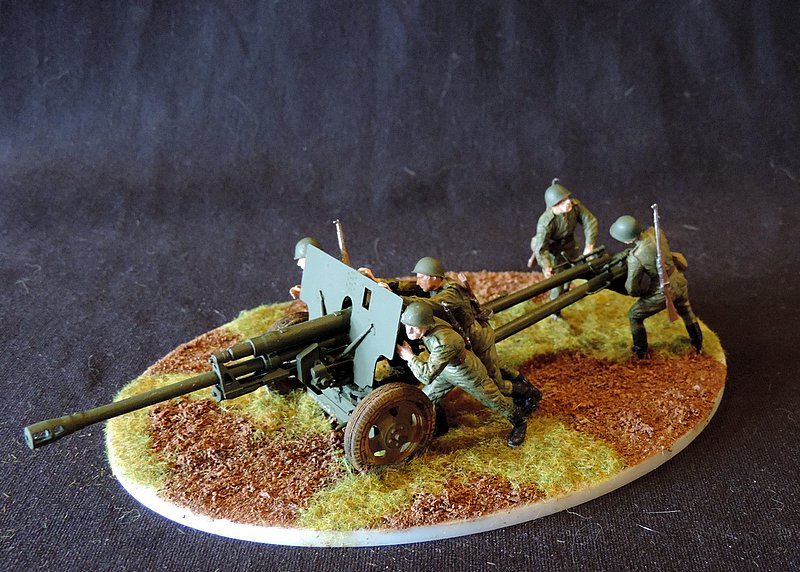

152-мм гаубица-пушка МЛ-20

Классические полевые гаубицы с коротким стволом были более мощными орудиями. В этом они превосходили МЛ-20. А классические дальнобойные длинноствольные пушки особой мощности превосходили МЛ-20 в дальности стрельбы. Теоретически получается, что новая система уступает обеим системам. На практике МЛ-20 находится как бы в нише между полевыми гаубицами и дальнобойными пушками особой мощности. И рассматривать этот факт необходимо с совершенно другой позиции.

В противостоянии с гаубицами эта система обладает несомненным преимуществом — дальностью стрельбы. А значит, в реальном бою способна наносить удары по гаубичным батареям противника без возможности ответного огня. Прекрасное контрбатарейное орудие! Сложнее с пушками особой мощности. Тут, при такой же тактике ведения боя, как против гаубиц, система явно проиграет. Но МЛ-20 более легкая и мобильная. А, следовательно, способна менять позиции гораздо быстрее, чем тяжелые орудия особой мощности.

При всех достоинствам, МЛ-20 имеем массу более 7 тонн. Но этот недостаток совершенно не существенный в виду того, что система проектировалась не для полкового или дивизионного звена. Это было корпусное орудие. Более того, МЛ-20 стало дуплексом со 122-мм пушкой А-19. Отличительной особенностью МЛ-20 является уникальное сочетание различных углов возвышения и начальных скоростей снаряда, которые задаются выбором одного из тринадцати метательных зарядов. В результате орудие могло использоваться и как гаубица, стреляющая по навесной траектории с относительно небольшой скоростью снаряда, и как пушка — по настильной траектории с высокой скоростью снаряда. Орудие оснащалось как телескопическим прицелом для стрельбы прямой наводкой, так и артиллерийской панорамой для стрельбы с закрытых позиций.

Для транспортировки МЛ-20 использовались тяжёлые гусеничные артиллерийские тягачи «Ворошиловец» и «Коминтерн», которые выпускались Харьковским паровозостроительным заводом. Трактор «Сталинец» тоже тащил вполне себе успешно. Время переводи из транспортного положения в боевое составляло 8-10 минут.

Впервые МЛ-20 была применена в ходе боев на реке Халхин-Гол. Орудие активно использовалось в советско-финской войне, где оно успешно применялось для разрушения ДОТов и ДЗОТов на линии Маннергейма. МЛ-20 участвовала во всех крупных операциях Великой Отечественной войны, сыграла важную роль в Курской битве, оказавшись одним из немногих орудий, способных эффективно бороться с новыми хорошо бронированными немецкими танками и САУ. Опыт фронтового применения МЛ-20 показал, что это было лучшее советское орудие для контрбатарейной стрельбы.

Как и любое значимое орудие РККА, МЛ-20 «посадили» на танковое шасси. Первыми образцами такого симбиоза стали СУ-152. Выпускались эти машины только в 1943 году. С февраля по декабрь 1943 года, если точнее. И представляли собой систему на базе танка КВ-1с. Таких СУ было выпущено 670 штук. В ноябре 1943 года было решено «пересадить» МЛ-20 на другое шасси, на базе танка ИС-1. Эта система известна как ИСУ-152. Выпускалась не только в период войны, но и после. Выпуск закончен в конце 1946 года, хотя поставки в войска производились даже в 1947 году. Всего выпущено 2790 машин.



Тактико-технические характеристики гаубицы-пушки МЛ-20

Параметр Значение
Масса пушки в боевом положении, кг 7270
Калибр ствола, мм 152
Длина ствола, мм/калибров 4240 / 27,8
Начальная скорость снаряда, м/сек 655
Длина, мм 8000
Ширина, мм 2345
Высота, мм 2270
Максимальная дальность стрельбы, м 20500
Скорострельность, выстрел/мин 3-4
Максимальная скорость буксировки, км./ч. 20
Горизонтальная наводка, град. 58
Вертикальная наводка, град. 0т -2 до +60
Расчет, чел. 9
Всего выпущено, шт. 6884

Берлин 45-го. Первые дни после войны

Эту Диораму я посвящаю памяти моих дедов — Гавриленко Дмитрия Спиридоновича (в честь которого меня назвали) и Пимакина Дмитрия Васильевича, которые своими жизнями заплатили на общую победу. Светлая им память.

После капитуляции Германии обе стороны медленно приходят в себя. Именно эти чувства и я хотел показать в данной работе.

Офицер-кинооператор снимает на кинокамеру , как группу немецких пленных солдат конвоируют.
немецкие солдаты деморализованы, опустошены
Конвоир наоборот собран и сосредоточен
Бойцу Красной Армии очень сложно осознать что война кончилась, и что убийство немца теперь не подвиг, а преступление за которое придется нести ответственность, и он вымещает свою злобу пинком под зад отстающему пленному.
Хотя капитуляция подписана, приказа о демобилизации еще нет. Пехотинцы сидя на броне травят байки, и мечтают о там как они вернуться к семьям.
Танковый экипаж находится со своим самоходным орудием.
Командир орудия нервно курит, наблюдая за колонной немцев
Наводчик уединился, вспоминая тех, кого не вернуть
Молодой механик-водитель наоборот весел. Сорвав где-то немецкий флаг, он с удовольствием натирает им свои сапоги.
Хотя война закончилась, сотрудники НКВД на стороже. Патруль проверяет документы гражданских, держа в руках документы женщины. Мужчина лезет за пазуху за своими документами.

Для создания диорамы понадобилось:
3531 Звезда ПТ-САУ СУ-100 1/35
36013 MiniArt 1/35 Диорама с перекрестком
35001 MiniArt Советская пехота на броне танка 1944 — 1945 г. Soviet Infantry at Rest (1944-45) 1:35
3517 MasterBox 1/35 German Captives, 1944
3527 MasterBox 1/35 Блокпост
3568 MasterBox 1/35 Soviet Tank Crew, 1943-1945
35205 1/35 NKVD TROOPS SMERSH
Soviet Military Cameraman, 1943-45, (1/35), Bravo 6 B6-35101
«Gettin’ Some Kicks!», 1943-45, (1/35), Bravo 6 B6-35103
1:35 Red Army Shoe polishing 1945
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

«А зори здесь тихие»

На создание диорамы подоткнул фильм «А зори здесь тихие»….

……. набор компании ICM (35621) «Советские женщины-военнослужащие (1939-1942 гг.)» 1/35

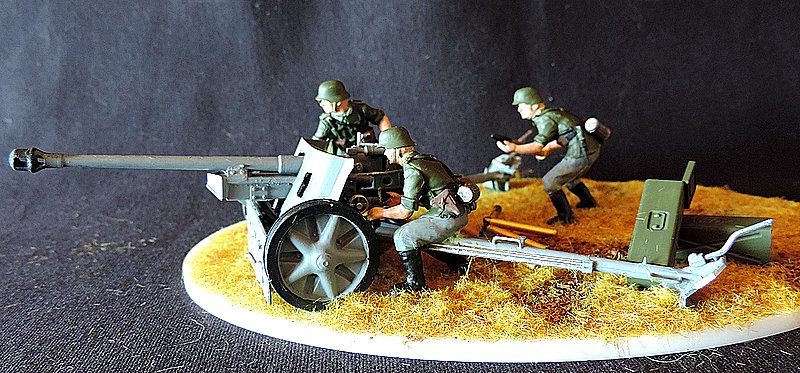

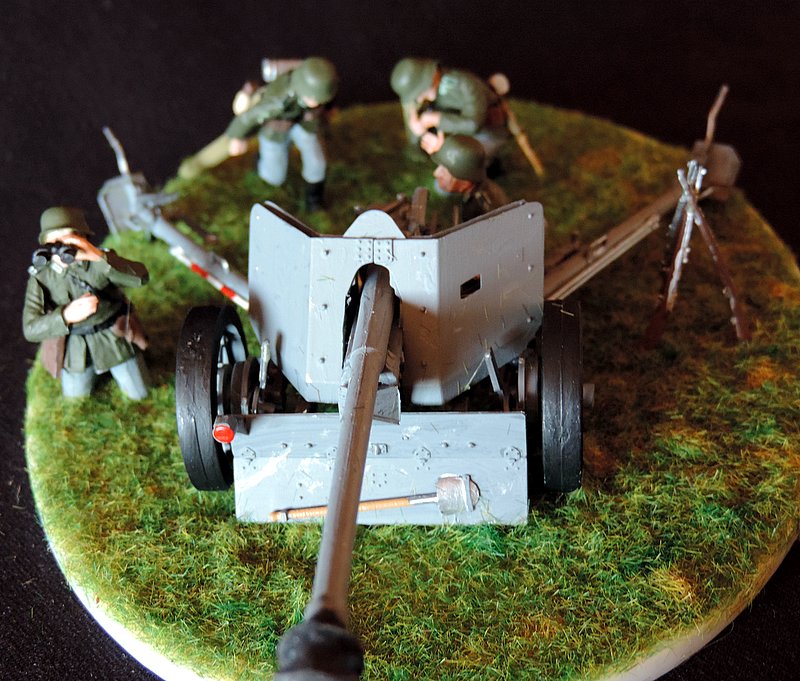

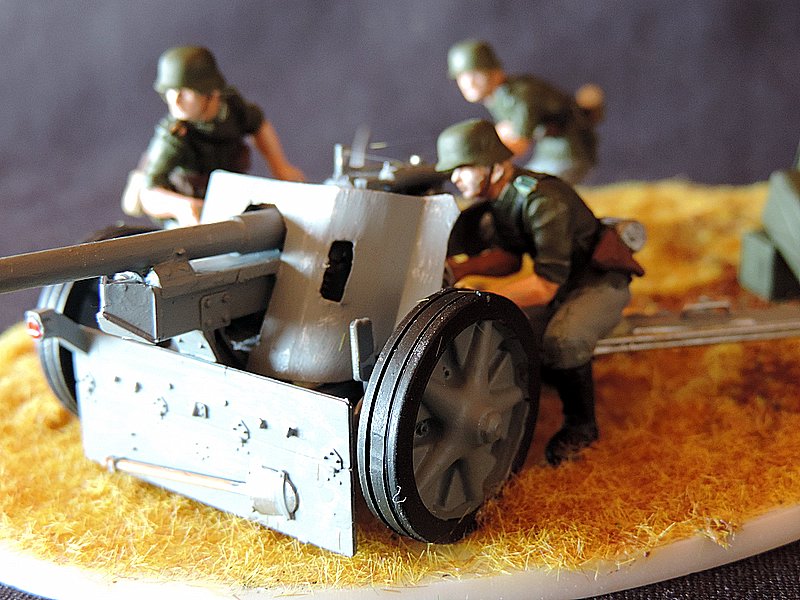

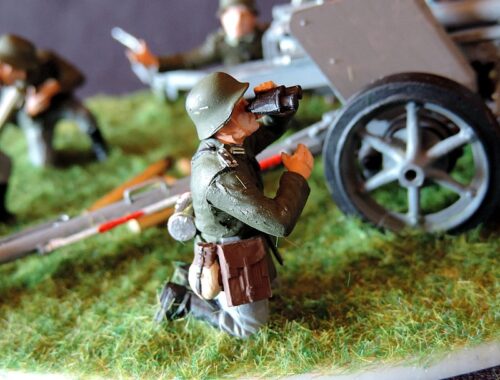

«Веселый молочник»

Для создания диорамы понадобилось:
3565 MasterBox 1/35 German infantry, Ww Ii era
Краски «ARMY PAINTER» и VAILEJO
Ziterdes — трава
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

«Победа». (САУ ИСУ-152)

Сюжет диорамы «Победа» — Получив известие о Победе, экипаж радуется пытаясь понять, что война закончилась.

Работы по созданию САУ ИСУ-152 начались в июне 1943 года в конструкторском бюро опытного завода № 100 в Челябинске в связи с окончательным решением о замене в производстве тяжёлого танка КВ-1с новым перспективным танком ИС-1.
Однако, на базе танка КВ выпускалось тяжёлое штурмовое орудие СУ-152, потребность в котором действующей армии была чрезвычайно высока (в отличие от потребности в тяжёлых танках КВ). Отличные боевые качества СУ-152 послужили основанием для создания её аналога на базе танка ИС-1.
В процессе производства в конструкцию ИСУ-152 вносились незначительные изменения, направленные на повышение боевых и эксплуатационных качеств и снижение себестоимости машины. Во второй половине 1944 года был введён новый сварной нос корпуса из катаных бронеплит вместо одной цельнолитой детали, толщину бронемаски орудия увеличили с 60 до 100 мм. Также на САУ стали устанавливать 12,7-мм зенитный крупнокалиберный пулемёт ДШК и увеличили ёмкость внутренних и наружных топливных баков. Радиостанция 10Р была заменена на улучшенный вариант 10РК.
6 ноября 1943 года постановлением Государственного комитета обороны новая САУ была принята на вооружение РККА под окончательным названием ИСУ-152. В том же месяце началось серийное производство ИСУ-152 на Челябинском Кировском заводе (ЧКЗ). В декабре 1943 года СУ-152 и ИСУ-152 ещё выпускались на ЧКЗ совместно, а со следующего месяца ИСУ-152 полностью заместила свою предшественницу СУ-152 на сборочных линиях.
В процессе производства в конструкцию ИСУ-152 вносились незначительные изменения, направленные на повышение боевых и эксплуатационных качеств и снижение себестоимости машины.
ИСУ-152 в целом удачно сочетала в себе три главных боевых роли: тяжёлое штурмовое орудие, истребитель танков и самоходную гаубицу. Однако в каждой из этих ролей, как правило, существовала другая, более специализированная САУ с лучшими характеристиками для своей категории, чем у ИСУ-152.
Помимо Второй мировой войны, ИСУ-152 использовались при подавлении Венгерского восстания 1956 года, где они ещё раз подтвердили свою огромную разрушительную мощь. Особенно эффективным было использование ИСУ-152 в роли мощнейшей «противоснайперской винтовки» для уничтожения скрывавшихся в жилых домах Будапешта снайперов повстанцев, наносивших значительный урон советским войскам. Иной раз только наличия самоходки поблизости было достаточно, чтобы обитатели дома в страхе за свою жизнь и имущество выдворяли из него засевших там снайперов или бутылкометателей.
Основным использованием ИСУ-152 была огневая поддержка наступающих танков и пехоты. 152,4-мм (6-дюймовая) гаубица-пушка МЛ-20С имела мощный осколочно-фугасный снаряд ОФ-540 массой 43,56 кг, снаряжённый 6 кг тротила. Эти снаряды были очень эффективны как против неукрытой пехоты (с установкой взрывателя на осколочное действие), так и против укреплений, таких как ДОТы и траншеи (с установкой взрывателя на фугасное действие). Одного попадания такого снаряда в обычный городской дом средних размеров было достаточно для уничтожения всего живого внутри.
ИСУ-152 были особо востребованы в городских боях, таких как штурмы Берлина, Будапешта или Кёнигсберга. Хорошее бронирование самоходки позволяло ей выдвигаться на дистанцию выстрела прямой наводкой для уничтожения вражеских огневых точек. Для обычной буксируемой артиллерии это было смертельно опасно из-за вражеского пулемётного и прицельного снайперского огня.
Чтобы уменьшить потери от огня «фаустников» (немецких солдат, вооружённых «панцершреками» или «фаустпатронами»), в городских боях ИСУ-152 использовались по одной-две самоходки вместе с пехотным отделением (штурмовой группой) для их защиты. Обычно штурмовая группа включала снайпера (или, как минимум, просто меткого стрелка), автоматчиков и иногда ранцевого огнемётчика. Крупнокалиберный пулемёт ДШК на ИСУ-152 был эффективным оружием для уничтожения «фаустников», скрывающихся на верхних этажах зданий, за завалами и баррикадами. Умелое взаимодействие между экипажами самоходок и приданными бойцами-пехотинцами позволяло достичь поставленных целей с наименьшими потерями; в противном случае атакующие машины могли быть очень легко уничтожены «фаустниками».
ИСУ-152 могла также успешно выступать в роли истребителя танков, хотя существенно уступала специализированным истребителям танков, которые вооружались противотанковыми пушками. В этом качестве она унаследовала прозвище «Зверобой» от своей предшественницы СУ-152. Для поражения бронецелей предназначался бронебойный снаряд БР-540 массой 48,9 кг с дульной скоростью 600 м/с, попадание БР-540 в любую из проекций любого серийного танка вермахта было очень разрушительным, шанс уцелеть после него был ничтожно мал. Выдержать попадание такого снаряда могла только лобовая броня противотанковых САУ Ferdinand и Jagdtiger.

Однако, помимо достоинств, ИСУ-152 имела и недостатки. Самым большим из них был малый возимый боекомплект в 20 выстрелов. Более того, погрузка нового боекомплекта была трудоёмкой операцией, иной раз занимая более 40 минут. Это было следствием большой массы снарядов, как следствие, от заряжающего требовалась большая физическая сила и выносливость. Компактная компоновка позволила уменьшить общий размер машины, что благоприятно сказалось на её заметности на поле боя. Однако эта же компоновка вынудила разместить топливные баки внутри боевого отделения. В случае их пробития у экипажа существовал большой риск сгореть заживо. Однако эта опасность несколько снижалась худшей по сравнению с бензином воспламеняемостью дизельног топлива

Параметр Значение
Боевая масса, т. 46
Экипаж, чел. 5
Длина, мм. 6543
Длина с пушкой, мм. 90503
Ширина, мм. 3070
Высота, мм. 2870
Броня (Лоб корпуса), мм. 90
Броня (Лоб рубки), мм. 90
Броня (Борт), мм. 75
Броня (Корма), мм. 60
Броня (Крыша, днище), мм. 20
Вооружение Одна 152-мм пушка
Боекомплект 21 снаряд
2772 патрона
Мощность двигателя, л.с. 520
Максимальная скорость по шоссе, км/ч. 35
Запас хода по шоссе, км. 220
Препятствия Подъем — 37°
Крен — 36°
Ширина рва — 2,5 м
Глубина брода — 1,5 м
Высота стенки — 1,9 м.

Для создания диорамы понадобилось:
(Trumpeter 00413) «Советские танкисты на отдыхе 1/35»
(3532 Звезда) «ИСУ-152 «Зверобой» 1/35»
(35105 Восточный экспресс) 1/35 Набор траков на танки Ис поздних серий
(MiniArt 36028) «Деревенская диорама с фонтаном» 1/35
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

«….. не пришла…….»

Сюжет Диорамы «..не пришла…»

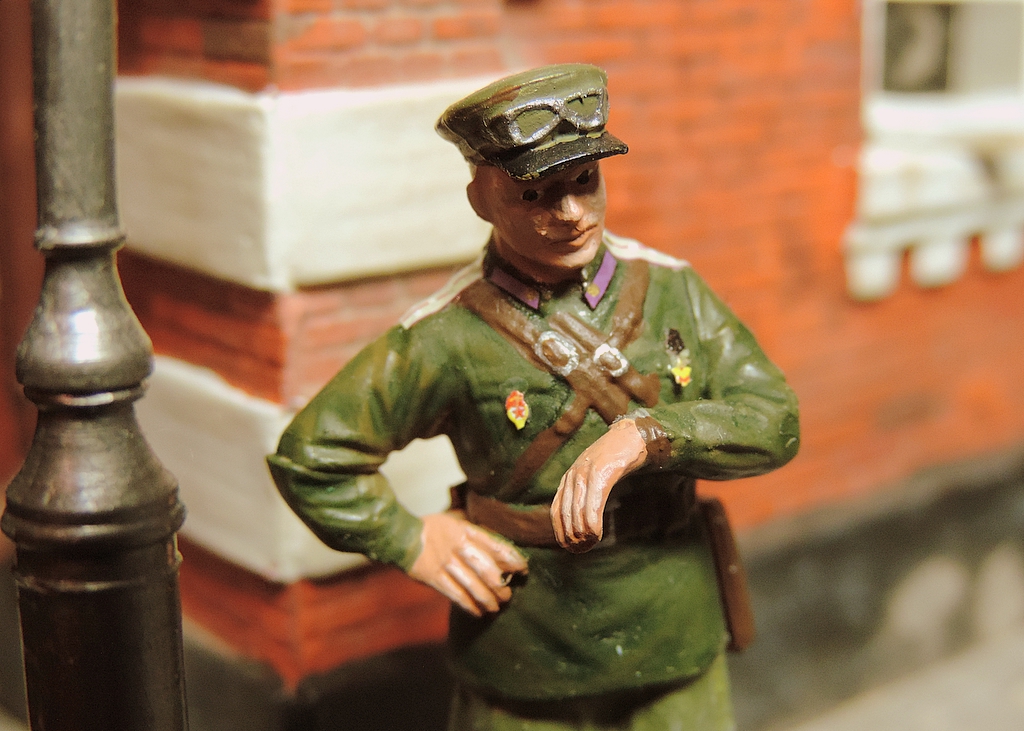

Офицер уезжает на фронт, ждет свою девушку, которая обещала прийти проводить….но по каким то причинам не cмогла. Последние секунды ожидания, стоит нервничает, смотрит на часы, ждать больше не может…. букет уже брошен к ногам….

Монета 10 коп. сфотографирована для масштаба букета

Для создания диорамы понадобилось:
3639 Звезда 1/35 Советский мотоцикл М-72
35017 Макет 1/35 Офицеры танковых войск (одна из фигур)

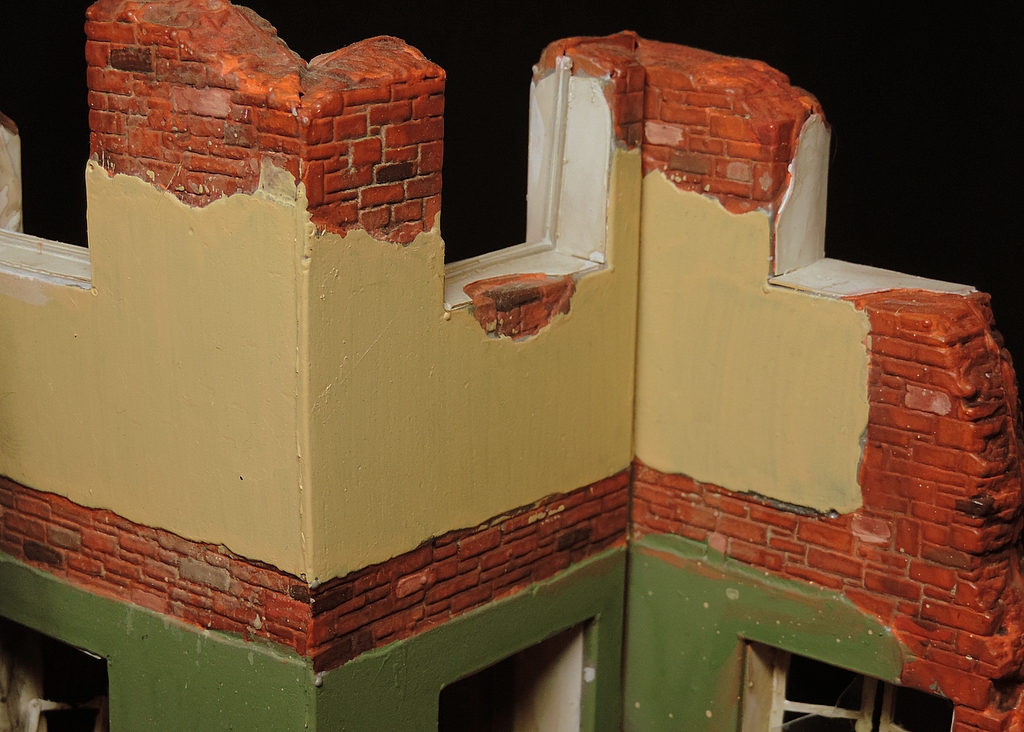

35512 MiniArt 1/35 Фрагмент углового здания
Краски «ARMY PAINTER» и VAILEJO
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Eduard 1/35 Советские Знаки Отличия и Медали Второй Мировой войны (1944-1945). № TP533 — знак «Гвардия» и орден Славы
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

Какую карту играть?

Согласно названию, играют они в совершенно конкретную и действительно очень популярную в Германии карточную игру – скат. В скат играют обычно втроем, и «немецкими» картами, отличающимися от принятых в России «французских». В этих картах даме соответствует карта «обер» (ober), валету — «унтер» (unter). Топично получается :). Дело в том, что в старинных карты имелость четыре фигуры-«картинки»: король, дама, кавалер (шевалье) и оруженосец (или слуга) — валет. Французские карты «потеряли» фигуру шевалье (сохранив короля, даму и валета), а немецкие и испанские карты «потеряли» даму (сохранив короля и двух валетов — «старшего» и «младшего»). Карта шевалье стала называться обер, а карта валет — унтер…
У трех из фигур очень приятные и жизненные лица с хорошей и узнаваемой мимикой. Отмечу, что хотя бы в этой непринужденной обстановке фигуры расслабились и ушли от уставной формы одежды – рукава закатаны, вороты расстегнуты, одним словом, расслабуха. Вполне приятная фигурка, и очень жизненная, лицо хорошо получилось – и расстроенное и смущенное, товарищи же над тобой посмеиваются… Чешет в затылке – что ж теперь играть-то?

Skatspieler german tankman, WWII (MasterBox, кат.№3525) Master Box 1:35

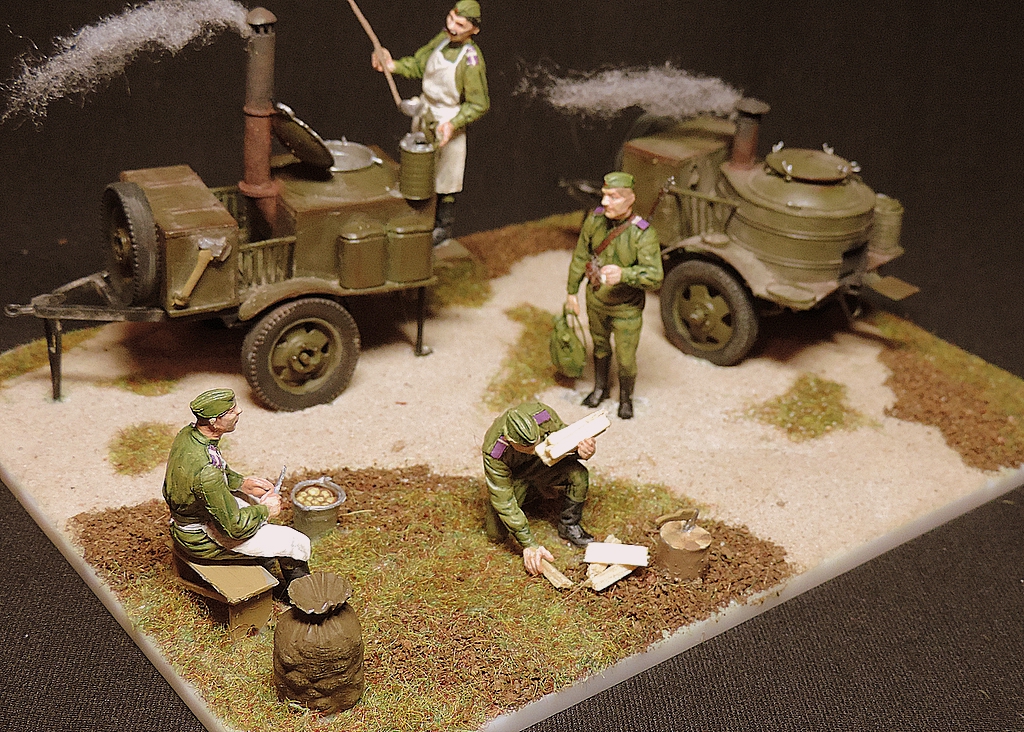

Батальонный пункт питания

Для создания диорамы понадобилось:
MiniArt 35061 СОВЕТСКАЯ ПОЛЕВАЯ КУХНЯ ПК-42 1/35
35098 Восточный экспресс Советская полевая кухня ПК-43 Масштаб 1/35
Краски «ARMY PAINTER» и VAILEJO
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Ziterdes — трава
D004 KAV models Гравий
D005 KAV models Осенняя земля
синтепон — дым от кухонь и сигареты
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
