Свою короткую историю легкая САУ, известная сейчас как СУ-37, ведет с 1935 г., когда НТО АБТУ РКАА выдал техническое задание на разработку к 15 апреля эскизного проекта самоходной установки батальонной пушки на шасси танка Т-37.  Несколько позже, 11 марта 1936 г., руководство утвердило окончательные требования к “легкой самоходно-артиллерийской установке с 45-мм противотанковой пушкой на шасси танка Т-37А”. Техническое задание на легкую самоходку, первоначально получившей индекс СУ-Т-37 (позднее – СУ-37), предусматривало следующее:

“Вес установки в боевом положении не должен превышать 3000 кг. Тактико-технические свойства СУ должны быть не ниже, чем у Т-37. Для самоходной установки использовать 45-мм противотанковое орудие вместе с верхним станком, прицелом и механизмами его наведения… Высота линии огня должна быть не свыше 1200 мм, углы обстрела: по вертикали -8 +25 град., по горизонтали — 30 градусов в каждую из сторон. Самоходная установка должна иметь щит, не препятствующий производить прямую наводку и прикрывать орудийный расчет спереди от пуль. С бортов расчет должен быть прикрыт до пояса 5-мм броней. В походном положении расчет должен быть прикрыт полностью, за исключением крыши. Самоходная установка должна допускать стрельбу как с места, так и с хода под всеми углами и быть устойчивой при стрельбе. Экипаж установки — 3 человека. Для самообороны предусмотреть укладку ручного пулемета ДП. Боекомплект не менее 50 снарядов и 1000 патронов”.

Однако, к тому моменту, когда была готова техническая документация, шасси плавающего танка Т-37А решено снять с производства в виду его многочисленных недостатков. Доработку проекта поручили конструктору Д.Архарову, которому пришлось столкнуться с не меньшими трудностями, чем при производстве танков. Прежде всего, из-за установки новой артиллерийской системы, масса САУ сильно возросла. В результате пришлось отказаться от возможности оставить за ней амфибийные свойства. С этим не были согласны военные, которые справедливо полагали, что СУ-37 в таком случае уподобится обычному легкому танку. На заседании 10 ноября 1935 г. макетная комиссия АБТУ наконец получила возможность более детально изучить проект. К этому времени он значительно отличался от начального ТТЗ. Теперь САУ полностью базировалась на шасси нового плавающего танка Т-38. От него оставили силовую установку, бортовые фрикционы, приводы управления и электрооборудование. Из имеющихся вариантов артиллерийского вооружения была выбрана 45-мм противотанковая пушка образца 1932 г., которая изначально не предназначалась для установки на танковое шасси. Вместе с ней на САУ перекочевали механизм наводки и прицельные приспособления. Орудие установили прямо по центру в лобовом листе корпуса, передвинув место механика-водителя влево. Боекомплект, состоящий из 50 выстрелов, разместили вдоль бортов. Комиссия, в целом, утвердила проект, отметив ряд существенных недостатков. Из-за особенностей полевого орудия водителю, сидевшему слева от него рядом с прицельными приспособлениями, пришлось бы совмещать также функции наводчика. Это сочли неприемлемым и рекомендовали перенести его место на правую сторону. Заодно был оговорен крайний срок постройки опытного образца – 1 января 1936 г. В связи с большими изменениями проекта САУ получила название СУ-45 – таким образом, ни одной СУ-37 построено не было.

Пока шло изготовление рабочих чертежей АБТУ пожелало использовать штатную укладку снарядов, используемую на легком танке Т-26. Это повлекло за собой перепроектирование корпуса, который стал более высоким, и привело к ещё большему увеличению массы. В итоге, шасси САУ с трудом выдерживало её вес в 4300 кг. Конструкторская бригада внесла необходимые доработки, сблизив тележки подвески и добавив дополнительный опорный каток. Пока шли доработки срок поставки первого опытного образца был нарушен – лишь весной 1936 г. прототип СУ-45 поступил на испытания. Как и следовало ожидать, САУ оказалась хуже оригинального плавающего танка, на основе которого она проектировалась. Шасси самоходки, и без того страдавшее от технических недостатков, было слишком перетяжеленно. Мощность двигателя, при имеющейся массе, была недостаточна. Вдобавок, плохая система охлаждения приводила к тому, что вода в радиаторе начинала закипать даже при преодолении небольших подъемов на пересеченной местности. Работа трансмиссии тоже оставляла желать много лучшего – от этого “бича” всех советских танков удалось избавиться только в годы войны. Кроме того, компоновка экипажа осталась прежней – водитель остался слева и был вынужден в боевых условиях бросать управление, чтобы обеспечить наводку орудия. Вдобавок в лобовой части корпуса был установлен танковый пулемет ДТ, так что теснота в боевой рубке САУ осталась такой же, как и на танке. Рассудив, что в таком виде СУ-45 непригодна к серийному производству, АБТУ потребовало создать САУ на базе шасси Т-38М. Правда, в 1938 г., от этой затеи отказались совсем, закрыв все работы по созданию самоходных орудий на шасси сверхлегких танков.

С началом Великой Отечественной войны, перед руководством РККА встала задача оснащения армии самоходными зенитными и противотанковыми орудиями.

Приказом также предусматривалось широкое применение в самоходках освоенных промышленностью и принятые на вооружение РККА машины, тягачи, трактора. Проекты самоходок должны были быть представлены на рассмотрение не позднее 15 июля 1941 года.

Для выполнения поставленной задачи, на заводе №92 была создана специальная группа разработчиков. Руководителем проекта был назначен П.Ф. Муравьев. В чрезвычайно короткие сроки самоходка была не просто разработана, но и изготовлена в металле. Причем, группа разработчиков предложила не один, а два проекта самоходки. В конце июля из цехов завода №92 вышли две самоходки – ЗИС-30 и ЗИС-31.

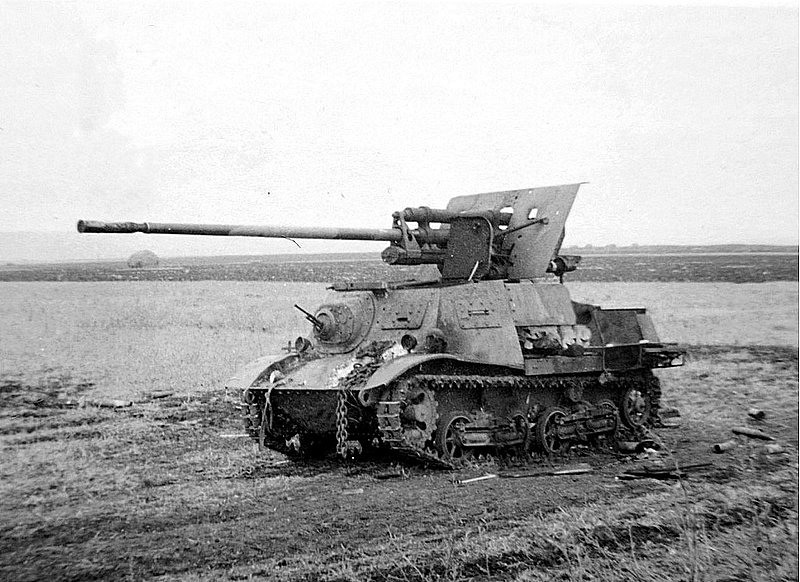

ЗИС-30 представляла собой легкую противотанковую САУ открытого типа. Базой являлся артиллерийский тягач Т-20 “Комсомолец”, в кормовой части корпуса которого была установлена вращающаяся часть 57-мм пушки ЗИС-2 со штатным щитом.

Для большей устойчивости при стрельбе машина оборудовалась откидными сошниками. На крыше кабины устанавливался кронштейн крепления пушки по-походному. В остальном базовая машина Т-20 осталась без изменений. ЗИС -31 представляла собой ту же пушку ЗИС-2 но установленную на забронированном трехосном грузовике ГАЗ-ААА.
В июле-августе были произведены испытания обоих вариантов, в ходе которых выяснилось, что ЗИС-31 обладает при стрельбе большей кучностью чем ЗИС-30, в силу того, что установка на грузовике получилось более устойчивой при стрельбе чем ЗИС-30. Однако ЗИС-30, будучи установкой с гусеничным движителем, обладала более высокой проходимостью, чем ее колесный конкурент. Именно это обстоятельство и сыграло решающую роль в принятии на вооружение РККА самоходки ЗИС-30. Приказом Ванникова, завод №92 должен был начать серийный выпуск ЗИС-30 с 1 сентября 1941 года. Однако в связи с тем, что единственным производителем Т-20 был Московский завод №37, который с августа прекратил выпуск тягачей и переключился на выпуск танков, “Комсомольцы” пришлось собирать по воинским частям и кроме установки орудия еще и ремонтировать машины, зачастую доставленные на завод с передовой. В результате производство ЗИС-30 началось только с 21 сентября и продолжалось до 15 октября 1941 года. За этот период завод изготовил 101 машину с пушкой ЗИС-2 (включая и опытную машину) и одну установку с 45-мм пушкой. Дальнейшее производство установок было остановлено в связи с отсутствием “Комсомольцев”.

САУ ЗИС-30 начали поступать в войска в конце сентября 1941 года. Ими были укомплектованы противотанковые батареи 20 танковых бригад Западного и Юго-Западного фронтов. В первых же боях, ЗИС-30 хорошо себя зарекомендовали. Это было в первую очередь связано с тем, что в 1941 году 57-мм пушка ЗИС-2 пробивала броню всех типов бронетехники Вермахта. А подвижность установки давала возможность без проблем менять огневую позицию. С другой стороны, в ходе интенсивного применения у самоходки выявился целый ряд недостатков таких, как плохая устойчивость, перегруженность ходовой части, малый запас хода, малый боекомплект.
К лету 1942 года в войсках практически не осталось САУ ЗИС-30. Часть машин была потеряна в боях, а часть, вышла из строя по техническим

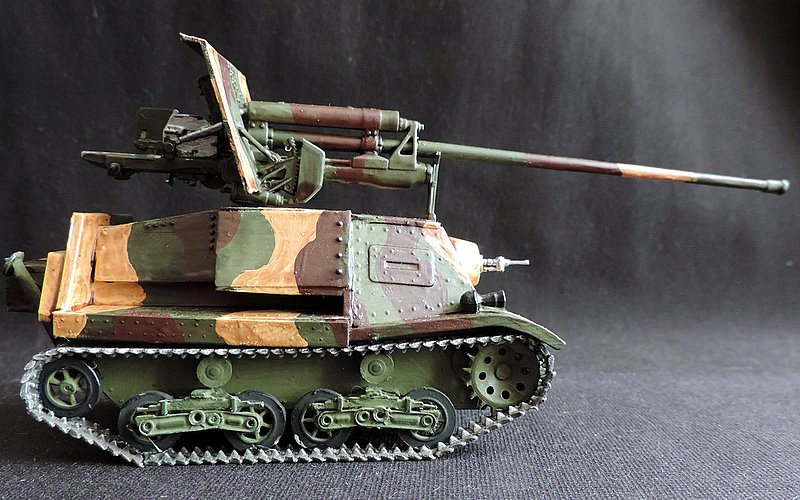

Для изготовления модели понадобился:
ЗиС-30 Противотанковая самоходная установка, 1/35, (MSD 35014).

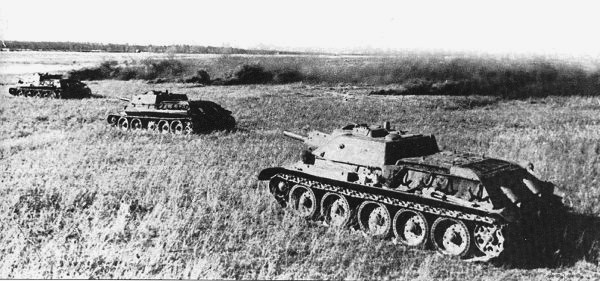

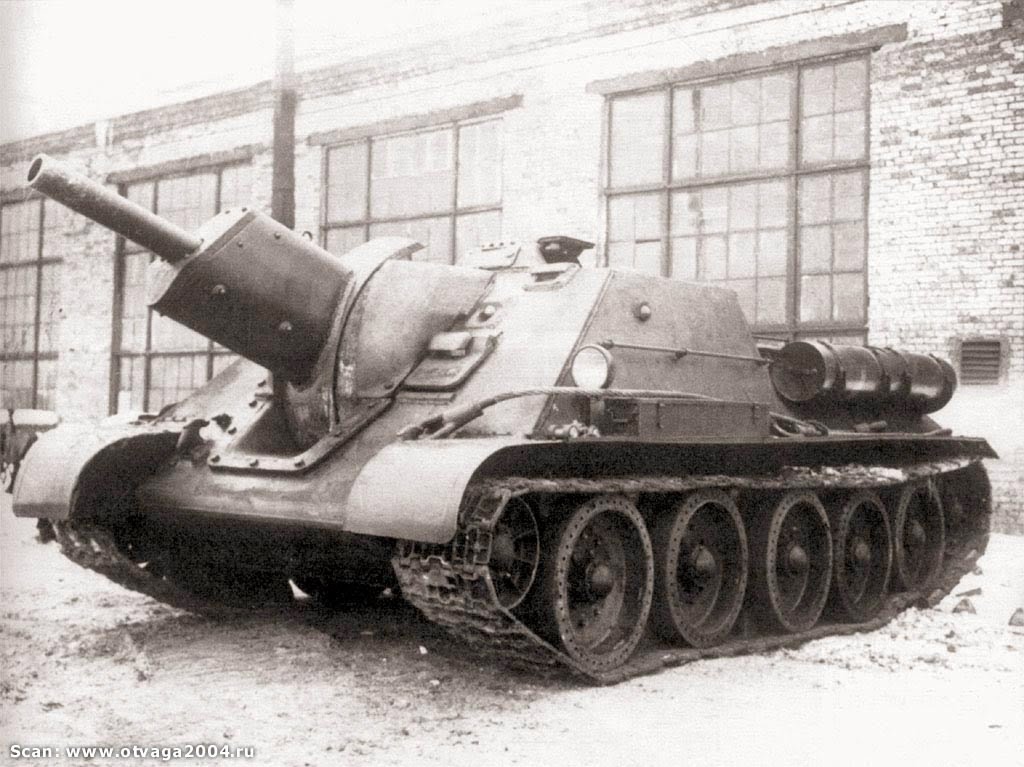

СУ-122 — средняя по массе советская самоходно-артиллерийская установка (САУ) класса штурмовых орудий (с некоторыми ограничениями могла использоваться и в качестве самоходной гаубицы). Эта машина стала одной из первых разработанных в СССР САУ, принятых в крупносерийное производство.

19 октября 1942 г. Государственным комитетом обороны было принято постановление о необходимости создания самоходных артиллерийских установок. Немногим раньше, летом 1942 г., артиллерийский завод в Свердловске разработал эскизный проект самоходной установки. На шасси танка Т-34 располагалась 122-мм гаубица М-30. При разработке данной модели был получен ценный опыт, на его основе стало возможным составление подробных тактико-технических требований на самоходную артиллерийскую установку.

30 ноября 1942 г. опытный образец был готов. В этот же день состоялись его заводские испытания. САУ совершила пробег на 50 км и осуществила стрельбу 20 выстрелами. В результате испытаний внесли некоторые исправления в конструкцию машины. В последних числах декабря 1942 г. провели испытания одной из машин. Самоходная артиллерийская установка осуществила пробег на 50 км и стрельбу в 40 выстрелов. Во время испытаний не были отмечены какие-либо конструктивные недостатки. Партию самоходных установок приняли на вооружение. В декабре 1942 г. сформировались первые самоходно-артиллерийские полки — 1433-й и 1434-й. В это время началась операция по прорыву блокады Ленинграда, поэтому полки САУ в конце января 1943 г. были отправлены на Волховский фронт. 14 февраля 1943 г. полки САУ приняли первый бой. За 5—6 дней боя самоходно-артиллерийские установки разрушили 47 вражеских ДЗОТов, подавили 6 минометных батарей. Были сожжены несколько складов боеприпасов и уничтожено 14 противотанковых орудий.

В результате боевых действий была разработана тактика применения самоходных артиллерийских установок. Этой тактики придерживались на протяжении всей Великой Отечественной войны. Самоходные артиллерийские установки двигались за танками на некотором расстоянии. После вхождения САУ в прорванную танками полосу обороны противника проводилось уничтожение оставшихся там вражеских точек. Таким образом, самоходные артиллерийские установки освобождали путь пехоте.
По ходу подготовки Курской битвы командование рассчитывало на СУ-122 как действенное средство против новой тяжёлой бронетехники противника, но реальные успехи самоходок на этом поприще оказались скромными, а потери большими. Но были и успехи, причём даже без использования кумулятивных снарядов: …Гауптман von Villerbois, командир 10-й роты, был тяжело ранен во время этого боя. Его Тигр получил в общей сложности восемь попаданий 122-мм снарядов от штурмовых орудий на базе танка Т-34. Один снаряд пробил бортовую броню корпуса. В башню попало шесть снарядов, три из которых сделали лишь небольшие вмятины в броне, два других растрескали броню и откололи небольшие её кусочки. Шестой снаряд отколол огромный кусок брони (размером с две ладони), который влетел в боевое отделение танка. Вышла из строя электрическая цепь электроспуска пушки, приборы наблюдения были разбиты или выбиты с мест крепления. Сварной шов башни разошёлся и образовалась полуметровая трещина, которую невозможно было заварить силами полевой ремонтной бригады…

Исправные или отремонтированные СУ-122 передавались в состав самых разных частей и подразделений РККА, где воевали либо до своего уничтожения, либо до списания по причине износа двигателя, агрегатов трансмиссии и ходовой части. Например, выдержка из «Отчёта о боевых действиях бронетанковых и механизированных войск 38-й армии с 24 по 31 января 1944 года» по 7-му Отдельному гвардейскому тяжёлому танковому полку (7-й ОГТТП) свидетельствует: Согласно боевому распоряжению штаба 17-го корпуса, оставшиеся 5 танков и САУ (3 танка КВ-85 и 2 СУ-122) к 7.00 28.01.44 г заняли круговую оборону в совхозе им. Тельмана в готовности к отражению атак танков противника в направлении Росоше, совхоза «Коммунар», совхоза «Большевик». Около танков заняли оборону 50 пехотинцев и 2 противотанковых орудия. У противника было отмечено скопление танков южнее Росоше. В 11.30 противник, силою до 15 танков Pz.VI и 13 средних и малых в направлении Росоше и пехотой с юга, предпринял атаку на совхоз им. Тельмана.

Занимая выгодные позиции, из-за укрытий строений и стогов, подпустив танки противника на расстояние прямого выстрела, наши танки и САУ открыли огонь и расстроили боевые порядки противника, подбив при этом 6 танков (из них 3 «Тигра») и уничтожив до взвода пехоты. Для ликвидации прорвавшейся немецкой пехоты из состава советской группировки был выделен КВ-85 ст. лейтенанта Кулешова, который огнём и гусеницами выполнил свою задачу. К 13 часам того же дня немецкие войска, не решаясь атаковать советский полк в лоб, обошли совхоз им. Тельмана и завершили окружение советской группировки.
Бой наших танков в окружении против превосходящих сил противника характеризуется чрезвычайным умением и героизмом наших танкистов. Танковая группа (3 КВ-85 и 2 СУ-122) под командованием командира роты гвардии ст. лейтенанта Подуста, обороняя совхоз имени Тельмана, одновременно не давала немецким войскам перебрасывать войска в другие районы боёв. Танки часто меняли огневые позиции и вели прицельный огонь по немецким танкам, а СУ-122, выходя на открытые позиции, расстреливали пехоту, посаженную на транспортёры и двигавшуюся по дороге на Ильинцы, чем преграждали свободу манёвра немецким танкам и пехоте, а, главное, способствовали выходу из окружения частей 17-го стрелкового корпуса. До 19.30 танки продолжали вести бой в окружении, хотя пехоты в совхозе уже не было. Манёвр и интенсивный огонь, а также использование укрытий для ведения огня позволило почти не понести никаких потерь (кроме 2 раненых), нанеся противнику ощутимый урон в живой силе и технике. За 28.01.44 г подбито и уничтожено танков «Тигр» — 5 штук, Pz.IV — 5 шт., Pz.III — 2 шт., бронетранспортёров — 7 шт., противотанковых орудий — 6 шт., пулемётных точек — 4, повозок с лошадьми — 28, пехоты — до 3-х взводов. В 20.00 танковая группа предприняла прорыв из окружения и к 22.00 после огневого боя вышла в расположение советских войск, потеряв 1 СУ-122 (сгорела).

Боекомплект САУ состоял из 40 выстрелов, преимущественно осколочно-фугасных. Иногда при необходимости борьбы с танками противника на дальностях до 1000 м использовались кумулятивные снаряды массой 13,4 кг. Такие снаряды могли пробить броню до 120 мм. Самооборона экипажа достигалась тем, что установка была снабжена двумя пистолетами-пулеметами ППШ с 20 дисками патронов и 20 ручными гранатами Ф-1.

Состав экипажа САУ был достаточно большой и составлял 5 человек. Танк имел 122-мм гаубицу. У орудия был угол горизонтального наведения 20′, на каждую сторону приходилось по 10 градусов. Вертикальный угол составлял от +25 до -3 градусов. Более 70% деталей самоходной артиллерийской установки СУ-122 было заимствовано у танка Т-34. С декабря 1942 г. по август 1942 г. на Уралмашзаводе продолжалось производство СУ-122. Всего было выпущено 638 самоходных артиллерийских установок. Выпуск СУ-122 был прекращён в августе 1943 года из-за перехода на производство истребителей танков СУ-85, созданных на базе СУ-122.

До настоящего времени уцелела всего одна СУ-122, которая экспонируется в Бронетанковом музее в подмосковной Кубинке.

Самоходные установки, получившие обозначение СУ-5, входили в состав так называемого «малого триплекса». Данным термином назывались САУ неполного бронирования, созданные на базе легкого танка Т-26 и представляющие собой универсальный самоходный лафет, на базе которого можно было разместить 3 орудия: СУ-5-1 – 76-мм дивизионную пушку, СУ-5-2 – 122-мм гаубицу, СУ-5-3 – 152-мм дивизионную мортиру.

В качестве базового шасси для САУ был выбран легкий танк Т-26 обр. 1933 года, производство которого было налажено в Ленинграде. По причине того, что существующая танковая компоновка совершенно не подходила для САУ, корпус Т-26 был значительно переработан.

Отделение управления вместе с органами управления САУ, сидением механика-водителя, а также элементы трансмиссии остались на своем месте в носу машины. А вот моторное отделение пришлось перенести к центру корпуса, отделив его от остальных отсеков самоходки бронированными перегородками. В моторном отделении устанавливался стандартный бензиновый двигатель от танка Т-26 мощностью 90 л.с. Моторное отделение САУ СУ-5 было соединено при помощи специального кармана с боковыми отверстиями, которые служили для выброса охлаждающего воздуха. На крыше моторного отсека находились 2 люка для доступа к свечам, карбюратору, клапанам и маслофильтру, а также отверстия с бронированными жалюзи, которые служили для входа охлаждающего воздуха.

Боевое отделение находилось в корме машины. Здесь за 15-мм бронещитом располагалось вооружение САУ и места для расчета (4 человека). Для гашения отдачи во время ведения огня на землю опускался специальный сошник, расположенный в корме машины. Помимо этого могли применяться и дополнительные бортовые упоры. Ходовая часть не претерпела изменений в сравнении с серийным танком Т-26.

Все три САУ обладали единым шасси и различались, главным образом, используемым вооружением. Основным вооружением САУ СУ-5-2 была 122-мм гаубица обр.1910/30 гг. (длина ствола 12,8 калибра), которая отличалась измененной конструкцией люльки. Начальная скорость снаряда равнялась 335,3 м/с. Углы наведения в вертикальной плоскости составляли от 0 до +60 градусов, по горизонтали – 30 градусов без поворота корпуса установки. При ведении огня расчет использовал телескопический прицел и панораму Герца. Максимальная дальность стрельбы составляла 7 680 м. Применение поршневого затвора обеспечивало приличную скорострельность на уровне 5-6 выстрелов в минуту. Стрельба осуществлялась с места без использования сошников при опущенном полике заряжающего. Возимый боекомплект состоял из 4 снаряда и 6 зарядов. Для подвоза к САУ СУ-5 боеприпасов на поле боя предполагалось использовать специальный бронированный подвозчик боеприпасов.

Заводские испытания всех трех машин триплекса проходили с 1 октября по 29 декабря 1935 года. Всего САУ прошли: СУ-5-1 – 296 км., СУ-5-2 – 206 км., СУ-5-3 – 189 км. Помимо пробега машины испытали и стрельбой САУ СУ-5-1 и СУ-5-2 произвели по 50 выстрелов, САУ СУ-5-3 произвела 23 выстрела.

По результатам проведенных испытаний были сделаны следующие выводы: «САУ отличаются тактической подвижностью, которая позволяет им передвигаться по дорогам и вне их, переход в боевое положение для 76 и 122-мм СУ-5 является моментальным, для 152-мм версии требуется 2-3 минуты (так как стрельба предполагает использование упоров

По планам в 1936 году предполагалось изготовить партию из 30 самоходок СУ-5. Причем военные отдавали предпочтение версии СУ-5-2 со 122-мм гаубицей. От СУ-5-1 они отказывались в пользу артиллерийского танка АТ-1, а для 152-мм мортиры шасси СУ-5-3 было достаточно слабым. Первые 10 серийных машин были готовы к лету 1936 года. Две из них практически сразу были отправлены в 7-й мехкорпус для прохождения войсковых испытаний, которые продлились с 25 июня по 20 июля 1936 года и проходили в районе Луги. Во время испытаний машины прошли своим ходом 988 и 1014 км. соответственно, произведя по 100 выстрелов каждая.

По результатам проведенных войсковых испытаний было установлено, что САУ СУ-5-2 войсковые испытания прошли. СУ-5-2 были достаточно подвижны и прочны во время похода, обладая достаточной проходимостью и хорошей устойчивостью при ведении огня. К основным выявленным недостаткам машины отнесли: недостаточный боезапас, его предлагалось увеличить до 10 снарядов. Также предлагалось увеличить мощность двигателя, так как САУ была перегружена и усилить рессоры. Глушитель предлагалось переместить в другое место, а отделение управления оборудовать вентилятором.

Предлагалось внести в конструкцию САУ СУ-5 изменения и по результатам войсковых испытаний, после чего запустить их серийное производство, но вместо этого в 1937 году работы по программе «малого триплекса» были полностью свернуты. Возможно, это было связно с арестом одного из конструкторов П. Н. Сячентова.

Уже произведенные САУ из первой партии поступили на вооружение механизированных корпусов и отдельных бригад Красной Армии. Летом 1938 года данные машины даже приняли участие в боевых действиях против японцев у озера Хасан. СУ-5 действовали в районе высот Безымянная и Заозерная в составе артиллерийских батарей из состава 2-й механизированной бригады Особой Дальневосточной армии. Из-за кратковременности боевых действий, которые закончились уже 11 августа 1938 года, применение самоходок носило очень ограниченный характер. Несмотря на это в отчетных документах указывалось, что САУ оказали существенную поддержку пехоте и танкам.

По состоянию на 1 июня 1941 года в составе Красной Армии находилось 28 САУ СУ-5-2. Из них исправно было лишь 16 машин. Каких-либо сведений об использовании данных САУ в Великой Отечественной войне пока не обнаружено. Все они, скорее всего, были брошены из-за неисправностей или потеряны в первую неделю боев.

Для создания конверсии понадобилось:
3538 Звезда 1/35 Советский легкий танк Т-26 обр. 1933г. (корпус с ходовой частью)
Рубка — латунь толщиной 0,1 мм; листовой пластик 0,5 мм.
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

Как только не обзывали эту машину, как не критиковали. Тем не менее, выпущенная в количествах, уступающим только Т-34, СУ-76 стала надежным спутником пехоты как в обороне, так и в наступлении.

СУ-76 была создана на базе легкого танка Т-70, в первую очередь, как мобильное средство сопровождения пехоты. Именно так, и никак иначе. Именно нерациональное использование САУ и повлекло за собой большие и неоправданные потери в первое время и критику в адрес самоходки.

Эта машина использовалась в качестве орудия сопровождения пехоты (конницы), а также как противотанковое средство для борьбы с легкими и средними танками и САУ противника. Для борьбы с тяжелыми машинами СУ-76М была малоэффективна из-за слабой броневой защиты корпуса и недостаточной мощности орудия.

Всего было выпущено 14 280 САУ СУ-76 и СУ-76М.

В качестве основного оружия в боевом отделении на станке была установлена 76,2-мм пушка ЗИС-З образца 1942.

При стрельбе прямой наводкой использовался штатный прицел пушки ЗИС-З, при стрельбе с закрытых огневых позиций — панорамный прицел.

Силовая установка состояла из двух четырехтактных двигателей ГАЗ-202, установленных параллельно вдоль бортов корпуса. Общая мощность силовой установки составляла 140 л.с. (103 кВт). Емкость топливных баков составляла 320 л, запас хода машины по шоссе достигал 250 км. Максимальная скорость движения по шоссе составляла 45 км/ч.

Для внешней радиосвязи предусматривалась установка радиостанции 9Р, для внутренней — танкового переговорного устройства ТПУ-ЗР. Для связи командира с механиком-водителем использовалась световая сигнализация (сигнальные цветные лампочки).

Как только не называли эту самоходку… «Сукой», «коломбиной» и «братской могилой экипажа». СУ-76 принято ругать за слабое бронирование и открытую боевую рубку. Однако объективное сравнение с однотипными западными образцами убеждает, что СУ-76 мало в чем уступала немецким «мардерам».

Тем не менее, наличие этой САУ в первых рядах при наступлении воспринималось чуть с меньшим восторгом, чем работа «Катюш», но все-таки. Легкие и верткие, и ДОТ заткнут, и пулемет на гусеницы намотают. Одним словом, лучше с «коломбинами», чем без них.

А открытая рубка не позволяла отравиться пороховыми газами экипажу. Напомню, что Су-76 использовалось именно как орудие поддержки пехоты. Пушка ЗиС-5 имела скорострельность 15 выстрелов в минуту, и можно только представить, в каком аду приходилось действовать самоходчикам при ведении огня на подавление.

Маршал Советского Союза К. К. Рокоссовский вспоминал:

«…Особенно полюбились солдатам самоходные артиллерийские установки СУ-76. Эти легкие подвижные машины поспевали всюду, чтобы своим огнем и гусеницами поддержать, выручить пехоту, а пехотинцы, в свою очередь, готовы были грудью заслонить их от огня вражеских бронебойщиков и фаустников…»

При правильном использовании, а это пришло не сразу, СУ-76М хорошо показали себя как в обороне — при отражении атак пехоты и как подвижные, хорошо защищенные противотанковые резервы, так и в наступлении — при подавлении пулеметных гнезд, разрушении дотов и дзотов, а также в борьбе с контратакующими танками.

СУ-76 иногда использовались для стрельбы с закрытых позиций. Угол возвышения её орудия был максимальным среди всех советских серийных самоходок, и дальность стрельбы могла достигать пределов установленного на ней орудия ЗИС-3, то есть 13 км.

Низкое удельное давление на грунт позволяло самоходке нормально передвигаться в болотистой местности, где другие типы танков и САУ неминуемо бы завязли. Это обстоятельство сыграло большую положительную роль в боях 1944 г. в Белоруссии, где болота играли роль естественных преград для наступающих советских войск.

СУ-76М могли проходить по наспех сооруженным гатям вместе с пехотой и атаковать врага там, где он меньше всего ожидал ударов советских самоходок.

Неплохо СУ-76М проявила и в городских боях — открытая ее рубка, несмотря на возможность поражения экипажа огнем стрелкового оружия, обеспечивала лучший обзор и позволяла весьма тесно взаимодействовать с бойцами пехотных штурмовых отрядов.

Наконец, СУ-76М могла поражать своим огнем все легкие и средние танки и равноценные ей самоходки вермахта.

СУ-76 стала надежным средством огневой поддержки пехоты и таким же символом Победы, пусть и не столь явным, как «тридцатьчетверки» и «зверобои». Но по массовости СУ-76 уступали только Т-34.

Для создания модели понадобилось:
mq3501 Макет (MSD) 1/35 СУ-76М
Краски — эмаль «звезда»

После появления на полях сражений новейших немецких танков, в Советском Союзе в спешном порядке наряду с другими боевыми машинами были созданы чертежи самоходной установки КВ-14, вооруженной пушкой-гаубицей МЛ-20 калибра 152 мм. Гаубица МЛ-20 имела начальную скорость снаряда 600 м/с и на дистанции 2000 метров пробивала броню толщиной свыше 100 мм. Масса бронебойного снаряда этого орудия — 48,78 кг, осколочно-фугасного — 43,5 кг.

Хотя КВ-14 создавали прежде всего для поддержки пехоты, была предусмотрена возможность использовать машину и в качестве истребителя танков. Самоходная установка КВ-14 принята на вооружение и запущена в производство в феврале 1943 года. Своеобразным рекордом является то, что на ее проектирование и изготовление опытного образца было затрачено всего 25 суток.

Поскольку откат у гаубицы-пушки МЛ-20 был слишком велик, орудие пришлось разместить не в башне, как у КВ-2, а в неподвижной рубке, наподобие немецкой StuG III. При этом качающуюся часть мощной 152-мм пушки-гаубицы МЛ-20 практически без изменений установили в раму-станок и вместе с боекомплектом и экипажем разместили в специально спроектированной боевой рубке на шасси танка. Серийное орудие конструктивным изменениям при этом почти не подверглось, немного видоизменились лишь противооткатные устройства и расположение ЦАПФ орудия. При этом лобовой броневой щит с массивной броневой маской, кроме защиты от снарядов, служил еще и уравновешивающим элементом.

Бронирование маски пушки достигало 120 мм, лобовой части корпуса — 70, а бортов — 60 мм. Скорострельность орудия из-за использования поршневого затвора и раздельного заряжания составляла всего 2 выстрела в минуту. Орудие имело секторные ручные механизмы наведения. Горизонтальный угол наведения составлял 12°, вертикальные — от -5° до +18°.

Приборы прицеливания состояли из панорамного прицела для стрельбы с закрытых позиций и телескопического СТ-10 — для стрельбы прямой наводкой. Дальность прямого выстрела — 700 метров. На самоходку также устанавливались пять призматических смотровых приборов в крыше рубки, кроме того, имелось смотровое окно механика-водителя, закрытое стеклоблоком и броневой крышкой с прорезью.

Боекомплект состоял из выстрелов раздельного заряжания с бронебойными снарядами весом 48,8 кг и осколочно-фугасными снарядами весом 43,5 кг. Их начальные скорости составляли соответственно 600 и 655 м/с. На расстоянии 2000 м бронебойные снаряды пробивали броню толщиной 100 мм. Попадание же осколочно-фугасного снаряда в башню любого танка как правило срывало ее с погона.

Новые САУ комплектовались радиостанциями 10-РК-26, а также внутренним переговорным устройством ТПУ-3.

Для выпуска самоходных установок использовали шасси танка КВ-1С, который в то время еще стоял на конвейере. По проходимости самоходная установка СУ-152 была аналогична танку КВ-1С, максимальная скорость ее движения по шоссе составляла 43 км/ч.

14 февраля 1943 года Государственный Комитет Обороны принял КВ-14 на вооружение под обозначением СУ-152. Серийный выпуск СУ-152 начался 1 марта 1943 года в Челябинске. Постепенно производственные мощности «Танкограда» (ЧТЗ) были переключены с КВ-1С на СУ-152. До конца 1943 года было выпущено 704 машины.

Уже в ходе серийного производства для СУ-152 была спроектирована турельная установка зенитного 12,7-мм пулемета ДШК, который мог применяться для защиты от нападения с воздуха и против наземных целей (поскольку первоначально установка пулеметов на САУ не предусматривалась).

СУ-152 поступали на вооружение тяжелых самоходно-артиллерийских полков РВГК, в каждом из которых имелось по 12 таких машин. Первый полк самоходных установок сформировали уже в мае 1943 года. Поступление новых САУ в войска было встречено с большой радостью, так как они являлись одними из не многих, кто мог бороться с немецким «зверинцем». Под Курском СУ-152 получили прозвище «Зверобой», так как за три недели боев полк, на вооружении которого состояли эти грозные боевые машины, уничтожил 12 «Тигров» и 7 «Фердинандов».

Попадание бронебойного снаряда в башню «Тигра», срывало ее с корпуса танка. Сам полк самоходных установок (самоходно-артиллерийский полк РВГК), состоял сначала из 12, а затем — зимой 1943-44 гг. — из 21 СУ-152. После запуска в серийное производство тяжелых танков серии «ИС», на их шасси был налажен выпуск САУ ИСУ-152 с тем же орудием, что и у СУ-152.

Для создания модели понадобилось:
35103 Восточный экспресс 1/35 Самоходная установка КВ-14 (СУ-152)
35107 Восточный экспресс 1/35 Набор траков танка Кв-1 ранних серий
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

КВ-7 – советская опытная тяжелая самоходная артиллерийская установка периода первой половины Великой Отечественной войны, которая являлась продолжением линейки модификаций советских тяжелых и сверхтяжелых танков КВ. В проектной документации данная модель САУ обозначалась еще и как «Объект 227». В некоторых советских источниках КВ-7 обозначается как тяжелый безбашенный танк прорва, однако по всем признакам конструкция КВ-7 соответствует именно самоходно-артиллерийской установке.
В начале Советско-германской войны серийные танки РККА КВ-1 и Т-34, вооруженные 76-миллиметровыми пушками не всегда справлялись с бронированными целями противника. К тому же не слишком компактное размещение экипажа в танках не позволяла развить желаемую скорострельность. В этот период с фронта начали поступать заявки по созданию танка или, желательно, САУ, которая бы была лишена всех вышеперечисленных недостатков. Конструкторское бюро Челябинского Кировского Завода (ЧКЗ) предложило вариант вооружения САУ двумя орудиями 76 миллиметров. В средине ноября 1941 года КБ ЧКЗ под началом Жозефа Яковлевича Котина создали проектную документацию и приступили к сборке прототипа, который получил название КВ-7 или «Объект 227». В конце декабря 1941 года был собран первый и единственный опытный образец САУ КВ-7, который тут же был отправлен на полигонные испытания. В ходе испытаний были выявлены ряд недостатков при работе экипажа со спаренной артиллерийской установкой, что было весьма характерно для многопушечных танков и САУ. Однако главной причиной непринятия КВ-7 на вооружение и незапуска ее в серию стало не это, а острая потребность РККА в танках Т-34, КВ-1 и КВ-1с.
Тяжелая самоходно-артиллерийская установка КВ-7 была скомпонована, аналогично танку КВ-1. Бронекорпус разделялся на три отделения. Место механика-водителя и стрелка из курсового пулемета находились в отделении управления, расположенном в носовой части машины. Остальные четыре члена экипажа: командир, наводчик и два заряжающих размещались в боевом отделении, которое распространялось на среднюю часть броневого корпуса и рубку. Двигатель, его системы охлаждения и основные узлы транс-миссии были установлены в кормовой части корпуса в моторно-трансмиссионном отделении.
Для посадки в САУ и высадки из нее экипаж, состоявший из 6 человек, пользовался двумя круглыми люками в крыше рубки, что было существенным недостатком при покидании машины в экстренном случае. Днищевый люк, оборудованный в днище корпуса, этих проблем не решал, и при подбитии САУ покинуть быстро машину механику-водителю и стрелку практически не представлялось возможным.
Бронирование тяжелой САУ КВ-7 разрабатывалось по дифференцированному противоснарядному принципу и обеспечивало защиту машине и ее экипажу от поражения как от пуль стрелкового оружия и средних осколков, так и от снарядов средних калибров при стрельбе со средней дистанции. Бронекорпус тяжелой САУ КВ-7 собирался из катаных броневых плит путем их сваривания между собой. Броневые плиты, аналогично серийному тяжелому танку КВ-1, имели толщину 75, 40, 30 и 20 миллиметров в зависимости от направления бронирования. На противоснарядных направлениях (низ и верх лобовой части и кормы) толщина броневых плит составляла 75 миллиметров. Броневые листы кормы имели толщину 70 миллиметров в нижней части и 60 – в верхней. Крыша и днище броне-корпуса собирались из бронелистов толщиной от 20 до 40 миллиметров в зависимости от места бронирования. Все броневые листы имели рациональные углы наклона к верти-кальной нормали, кроме бортовых частей, что существенно увеличивало бронестойкость конструкции корпуса. Боевая рубка тяжелой САУ КВ-7 собиралась из катаных стальных бронелистов, соединявшихся между собой и каркасом практически во всех случаях свар-кой. Броневые листы в лобовой части рубки и по ее бортам имели толщину в 75 милли-метров. Предполагалось, что бронирование кормы составит от 35 до 40 миллиметров. Лобовая и бортые броневые листы рубки имели углы наклона к вертикали от 20 до 30 граду-сов. Спаренная орудийная установка защищалась прямоугольной подвижной броневой маской с толщиной в 100 миллиметров.
При проектировании САУ КВ-7 вооружение машины состояло из двух 76,2-миллиметровых нарезных танковых орудий ЗИС 5, спаренных в установку У-14. Боекомплект к обоим орудиям ЗИС-5 состоял из 150 снарядов унитарного заряжания, которые укладывались по бортам рубки и вдоль ее задней части.
В качестве вспомогательного вооружения в КВ-7 предполагалось использовать три пулемета ДТ калибра 7,62 миллиметра. Два из них устанавливались соответственно в лобовой броневой плите корпуса (курсовой) и кормовой броневой плите рубки в шаровые установки. Третий пулемет находился в укладке внутри боевого отделения и в случае надобности мог использоваться в качестве зенитного. Боекомплект к трем пулеметам был 2646 патро-на в 42 дисках. Для личной защиты экипажа САУ его предполагалось вооружить двумя пистолетами-пулеметами ППШ, четырьмя пистолетами ТТ и 30 ручными гранатами Ф-1.
В качестве силовой установки в САУ КВ-7 предполагалось использовать дизельный четырехтактный V-образный двенадцатицилиндровый двигатель В-2К, который на выходе мог обеспечить мощность в 600 лошадиных сил. Он давал возможность двигаться машине по шоссе с максимальной скоростью в 34 километра в час.
После сборки единственного прототипа САУ КВ-7 он в апреле 1942 года поступил на полигонные и стрельбовые испытания. Использование для стрельбы одновременно две 76-миллиметровые пушки ЗИС-5 оказалось делом не простым и несло в себе ряд неразрешимых в тот период проблем. Кроме этого, в этот период РККА остро нуждалась в танках КВ-1, КВ-1с и Т-34, которые выпускал Челябинский Кировский Завод (ЧКЗ). По этим двум причинам САУ КВ-7 так и не была принята на вооружение, а следовательно, и не была запущена в серийное производство.
Один единственный выпущенный экземпляр КВ-7 простоял на территории ЧКЗ практически до конца 1943 года, а потом вместе с опытными танками Т-29, Т-100 был разобран на металл. Однако опыт, полученный при создании КВ-7, был использован при проектировании других советских танков и САУ. В частности все наработки по КВ-7 были с успехом использованы конструкторами при создании САУ КВ-14 (СУ-152), которая пошла в массовое производство.
А тяжелая САУ КВ-7 стала последним образцом советской бронетехники, где попытались использовать спаренную артиллерийскую установку из двух орудий.

Для создания модели понадобилось:
09503 Trumpeter 1/35 «САУ советская КВ-7 мод. 1941 об.227»
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

К середине 1944 года стало окончательно ясно, что имеющихся у Красной армии средств борьбы с современными немецкими танками явно недостаточно. Необходимо было качественное усиление бронетанковых войск. Данный вопрос попытались решить применением на САУ 100-мм орудия с баллистикой морской пушки Б-34. Эскизный проект машины в декабре 1943 года был представлен Наркомату танковой промышленности, а уже 27 декабря 1943 года ГКО принял решение о принятии на вооружение новой средней САУ, вооруженной 100-мм орудием. Местом производства новой самоходки был определен «Уралмашзавод». Однако адаптировать данное орудие не удалось — для этого пришлось бы переделывать весь корпус. Для того чтобы справится с возникшей проблемой, «Уралмашзавод» обратился за помощью к заводу №9, в котором в конце февраля 1944 года под руководством конструктора Ф. Ф. Петрова было создано 100-мм орудие Д-10С, разработанное на основе морского зенитного орудия Б-34.

Тактико-технические показатели новой САУ СУ-100 позволяли ей успешно бороться с современными немецкими танками на дистанции в 1500 метров для «Тигров» и «Пантер» вне зависимости от точки попадания снаряда. САУ «Фердинанд» можно было поразить с расстояния в 2000 метров, но только при попадании в бортовую броню. СУ-100 обладала исключительной для советской бронетехники огневой мощью. Ее бронебойный снаряд на расстоянии 2000 метров пробивал 125 мм. вертикальной брони, а на расстоянии до 1000 метров пробивал большинство немецкой бронетехники практически насквозь.

САУ СУ-100 была спроектирована на основе агрегатов танка Т-34-85 и САУ СУ-85. Все основные узлы танка – ходовая часть, трансмиссия, двигатель были использованы без изменений. Толщина лобового бронирования рубки была увеличена практически вдвое (с 45-мм у СУ-85 до 75-мм у СУ-100). Рост бронирования в совокупности с увеличением массы орудия привел к тому, что подвеска передних катков вышла перегруженной. Проблему постарались решить, увеличив диаметр проволоки пружин с 30 до 34 мм., но полностью ее ликвидировать так и не удалось. В целом 72% деталей было заимствовано у среднего танка Т-34, 7,5% от САУ СУ-85, 4% от САУ СУ-122, а 16,5% были спроектированы заново.

САУ СУ-100 начали поступать в войска в ноябре 1944 года. Таким образом, бригады и полки, вооруженные самоходками СУ-100, приняли участие в заключительных сражениях Великой Отечественной войны, а также в разгроме японской Квантунской армии. Включение в состав наступающих подвижных групп данных САУ существенно повышало их ударную мощь. Впрочем, САУ СУ-100 довелось не только наступать. В марте 1945 года они приняли участие в оборонительных боях у озера Балатон. Здесь в составе войск 3-го Украинского фронта с 6 по 16 марта они участвовали в отражении контрудара 6 танковой армии СС. Все 3 сформированных в декабре 1944 года бригады, вооруженные СУ-100, были привлечены для отражения контрудара, также в обороне использовались отдельные самоходно-артиллерийские полки, вооруженные САУ СУ-85 и СУ-100.

Без сомнения, САУ СУ-100 была самой удачной и мощной советской противотанковой САУ периода Великой Отечественной войны. СУ-100 была на 15 тонн легче и при этом имела сопоставимую бронезащиту и лучшую подвижность в сравнении с идентичной ей немецкой ПТ-САУ «Ягдпантера». При этом немецкая САУ, вооруженная 88-мм немецкой пушкой Рак 43/3, превосходила советскую по бронепробиваемости и величине боеукладки. Пушка «Ягдпантеры» за счет применения более мощного снаряда PzGr 39/43 с баллистическим наконечником обладала лучшей бронепробиваемостью на дальних дистанциях. Подобный советский снаряд БР-412Д был разработан в СССР только после окончания войны. В отличие от немецкой ПТ-САУ в боекомплекте СУ-100 не было кумулятивных и подкалиберных боеприпасов. При этом осколочно-фугасное действие 100-мм снаряда естественно было выше, чем у немецкой самоходки. В целом обе лучших средних противотанковых САУ Второй мировой не имели перед собой каких-либо выдающихся преимуществ, при том, что возможности применения СУ-100 были несколько шире.

Для создания модели понадобилось:
3531 Звезда ПТ-САУ СУ-100 1/35
35001 MiniArt Советская пехота на броне танка 1944 — 1945 г. Soviet Infantry at Rest (1944-45) 1:35
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

В ноябре 1933 г. задание на проектирование зенитной САУ на шасси танка Т-26 получил конструкторский отдел самоходной артиллерии завода № 185. Даже предварительные прикидки показали, что шасси необходимо удлинять. Но тем не менее до февраля 1934 г. ГАУ (Главное Артиллерийское Управление) и УММ (Управление Механизации и Моторизации) не соглашались с проведением переделок ходовой части танка Т-26.

В мае 1934 г. проект был в целом одобрен, но задание скорректировано для применения орудия в боевых порядках войск против вражеских танков. В июне 1934 г. в танковом КБ завода начались работы по проектированию и изготовлению удлиненного шасси Т-26 для самоходной артиллерии.

Компоновкой зенитной САУ занимался Л. Троянов под общим руководством П.Н. Сячинтова. Машина представляла собой открытую самоходную установку, построенную с широким использованием узлов и агрегатов танка Т-26, от которого были заимствованы двигатель, главный фрикцион, сочленения карданного вала, коробка перемены передач, бортовые фрикционы, тормоза и бортовые передачи. Корпус склепывался из 6—8-мм листов броневой стали. Он был шире и длиннее по сравнению с Т-26. Для необходимой жесткости его усиливали тремя поперечными перегородками, между которыми находились складные сиденья расчета. На крыше корпуса, дополнительно укрепленной угольниками, на болтах крепилась тумба 76-мм зенитной пушки ЗК.
В ходовую часть Т-26 было добавлено по одному опорному катку (на каждый борт), подрессоренному спиральной пружиной. Для уменьшения нагрузок на подвеску при стрельбе на каждом борту был установлен специальный гидравлический выключатель, разгружавший рессоры и передававший нагрузку непосредственно на опорные катки.
С боков машины на петлях крепились откидные борта из 6-мм брони, защищавшие экипаж от обстрела во время марша. Перед стрельбой борта откидывались и удерживались специальными упорами. Масса самоходной установки, получившей индекс СУ-6, в боевом положении составляла 11,1 т, максимальная скорость по шоссе достигала 28 км/ч, запас хода — 130 км. Помимо 76,2-мм зенитной пушки вооружение машины было дополнено двумя 7,62-мм пулеметами ДТ, установленными в переднем и заднем бортах в шаровых установках.

В ходе заводских испытаний СУ-6, прошедших с 12 сентября по 11 октября 1935 г., машина прошла 180 км и сделала 50 выстрелов. В выводах комиссии отмечалось следующее: «На основании проведенных испытаний можно считать, что образец вполне подготовлен к полигонным испытаниям. Дефектов и разрушений не обнаружено, кроме разрушения одного опорного катка».

13 октября 1935 г. СУ-6 поступила на НИАП. Испытания шли в сложных погодных условиях, СУ-6 испытывала частые поломки материальной части, и потому ход испытаний затянулся до декабря. В ходе их САУ многократно ломалась. Всего СУ-6 зачетно прошла 750 км (всего до 900 км) и сделала 416 выстрелов. Кучность стрельбы в начале испытаний была удоатетворительной, а в конце — неудовлетворительной, как с включенными, так и с выключенными рессорами. Поэтому комиссия пришла к выводу, что выключение рессор не влияет на кучность, и этот механизм следует исключить. Кроме того, в отчете по итогам полигонных испытаний отмечались малая мощность двигателя и неэффективность охлаждения (двигатель перегревался после 15—25 километров пробега по пересеченной местности), неудовлетворительная прочность опорных катков и рессор подвески, а также низкая устойчивость всей системы при преодолении препятствий, «прыжки» и «отскоки» установки, сбивающие наводку, раскачивание платформы. На боевой платформе не хватало места для установщиков дистанционных трубок. Комиссия сделала вывод о полной непригодности машины для использования в мехсоединениях.

После неудачного окончания испытаний СУ-6 и принятия решения об освоении на заводе № 8 37-мм автомата конструкции Б.С. Шпитального положение изменилось. 13.03.1936 г. вышло постановление правительства № 0К-58сс, согласно которому четыре уже заложенные СУ-6 должны были быть сданы для целей обучения с 76-мм зенитной пушкой обр. 1931 г., а десять изготовляемых СУ-6 должны были получить 37-мм зенитный автомат. Но, несмотря на план отгрузить заводу № 185 10 автоматов Б. Шпитального к 1 октября завод № 8 до конца года не поставил ни одного. Кроме того, П.Н. Сячинтов был арестован, и все работы по СУ-6, равно как и по иным зенитным САУ на танковом шасси, были прекращены в январе 1937 г. Отныне обязанности войскового ПВО предстояло исполнять счетверенным зенитным пулеметным установкам (ЗПУ) в кузовах грузовых автомобилей ГАЗ-ААА.

Для создания конверсии понадобилось:
3538 «Звезда» 1/35 Советский легкий танк Т-26 обр. 1933г. (корпус)
Рубка — листовой пластик 0,5 мм
3505 «Звезда» Пушка «ЗиС-3» 1/35
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»

АТ-1 (Артиллерийский танк-1) – по классификации танков середины 1930-х годов относился к классу специально созданных танков, по современно классификации считался бы противотанковой самоходной артиллерийской установкой 1935 года выпуска. Работы по созданию танка артиллерийской поддержки на базе Т-26, который получил официальное обозначение АТ-1, начались на заводе №185 им. Кирова в 1934 году. Предполагалось, что созданный танк заменит Т-26-4, серийный выпуск которого советской промышленности так и не удалось наладить. В качестве основного оружия АТ-1 выступала 76,2-мм пушка ПС-3, сконструированная П. Сячентовым.

Данная артиллерийская система была спроектирована как специальное танковое орудие, которое оснащалось панорамным и телескопическим прицелами и ножным спуском. По своей мощности пушка ПС-3 превосходила 76,2-мм орудие обр. 1927 года, которое устанавливалось на танки Т-26-4. К весне 1935 года было произведено 2 опытных образца данной машины.

САУ АТ-1 относилась к классу закрытых самоходных установок. Боевое отделение было расположено в средней части машины в защищенной бронерубке. Основным вооружением САУ была 76,2-мм пушка ПС-3, которая монтировалась на вращающемся вертлюге на штыревой тумбе. Дополнительным вооружением служил 7,62-мм пулемет ДТ, который устанавливался в шаровой установке справа от орудия. Дополнительно АТ-1 могла вооружаться вторым пулеметом ДТ, который мог использоваться экипажем для самообороны. Для его установки в корме и бортах бронерубки имелись специальные амбразуры, прикрываемые бронезаслонками. Экипаж САУ состоял из 3 человек: механика-водителя, который располагался в отделении управления справа по ходу движения машины, наблюдателя (он же заряжающий), который находился в боевом отделении справа от орудия и артиллериста, который размещался слева от него. В крыше рубки имелись люки для посадки и высадки экипажа самоходки.

Пушка ПС-3 могла посылать бронебойный снаряд со скоростью 520 м/с, имела панорамный и телескопический прицелы, ножной спуск и могла использоваться как для стрельбы прямой наводкой, так и с закрытых позиций. Углы вертикального наведения составляли от -5 до +45 градусов, горизонтального наведения – 40 градусов (в обе стороны) без поворота корпуса САУ. Боекомплект включал в себя 40 выстрелов к пушке и 1827 патронов к пулеметам (29 дисков).

Броневая защита самоходки была противопульной и включала в себя катаные броенелисты толщиной 6, 8 и 15 мм. Бронерубка изготавливалась из листов толщиной 6 и 15 мм. Соединение бронированных деталей корпуса обеспечивалось заклепками. Бортовые и кормовые бронелисты рубки для возможности удаления пороховых газов при ведении огня наполовину своей высоты были сделаны откидными на петлях. При этом щели в 0,3 мм. между откидными щитками и корпусом самоходки не обеспечивали экипажу машины защиты от поражения свинцовыми брызгами от пуль.

Емкость топливных баков установки АТ-1 составляла 182 литра, этого запаса топлива хватало для того чтобы преодолеть 140 км. при движении по шоссе.

Первый экземпляр самоходной установки АТ-1 был передан на испытания в апреле 1935 года. По своим ходовым качествам он ничем не отличался от серийного танка Т-26. Проведение огневых испытаний показало, что скорострельность орудия без исправления наводки достигает 12-15 выстрелов в минуту при наибольшей дальности ведения огня в 10,5 км., вместо требуемых 8 км. Ведение огня во время движения прошло в целом успешно. При этом были выявлены и недостатки машины, которые не позволили передать АТ-1 на войсковые испытания. По результатам проведенных испытаний САУ АТ-1 была отмечена удовлетворительная работа пушки, но по ряду параметров (к примеру, неудобное положение поворотного механизма, расположение боекомплекта и т.д.) допускать САУ на войсковые испытания не стали.

В 1937 году ведущий конструктор по самоходным установкам завода № 185 П. Сячентов был объявлен «врагом народа» и репрессирован. Данное обстоятельство послужило причиной прекращения работ по многим проектам, которые он курировал. Среди этих проектов оказалась и САУ АТ-1, хотя Ижорский завод к тому моменту уже успел произвести 8 бронекорпусов, а завод №174 начал осуществлять сборку первых машин.

Подводя итог можно сказать, что АТ-1 являлся первой в СССР самоходной артиллерийской установкой. Для того времени, когда военные все еще увлекались пулеметными танкетками или танками, вооруженными 37-мм пушками, САУ АТ-1 справедливо могла считаться очень мощным оружием.

Для создания конверсии понадобилось:
3538 Звезда 1/35 Советский легкий танк Т-26 обр. 1933г. (корпус)
Рубка — латунь толщиной 0,1 мм
3544 Звезда 1/35 Советский танковый десант
Magic Models 35032 Red army infantry insignia 1943-1945 – Погоны
Краски «ARMY PAINTER» и VAILEJO
Пигменты WILDER и MIG
фиксация пигментов — Fixer WILDER
проливки «ARMY PAINTER»
